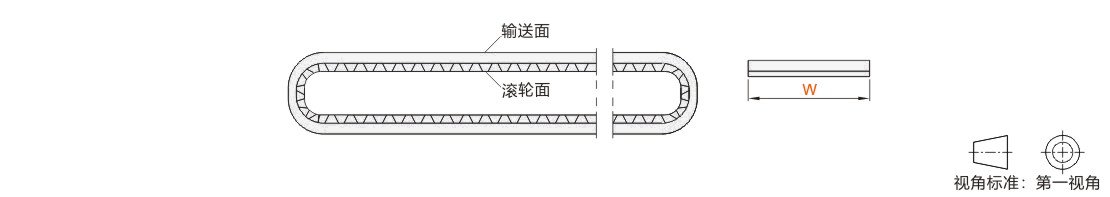

图片仅供参考

接驳型平皮带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	输送面 / 材质	输送面 / 纹理	输送面 / 颜色	输送面 / 摩擦系数	滚轮面 / 材质	滚轮面 / 纹理	织物层数	总厚	重量kg/m2	最小轮胎径mm	容许应力kg/cm	连续使用温度(℃)	内周加导条	激光打孔	防静电等级	包边	类型
JT-VGCQD	TPU	亚光平面	黑色	0.8	PET帆布	布纹	1	0.8	0.7	10	4	-30~80	√	√	高	√	标准型
JT-VGCQU	TPU	亚光平面	黑色	0.6	PET帆布	布纹	2	1.4	1.5	25	8	-30~80	√	√	高	√	标准型
JT-VGCQQ	PET	浸泡布	白色	0.3	TPU	光面	1	0.7	0.7	15	6	-20~60	×	√	一般	×	标准型
JT-VGCQF	PET	浸泡布	绿色	0.4	PET	光面	1	0.7	0.7	15	6	-20~60	×	√	一般	×	标准型
JT-VGCQO	PUR	浸泡布	黑色	0.2	PUR	浸泡布	2	1	1.1	20	5	-20~60	×	√	高	×	标准型
JT-VGCQL	PUR	浸泡布	黑色	0.1~0.2	PUR	浸泡布	2	1	1	20	16	-20~100	×	√	高	×	标准型
JT-VGCQM	PUR	浸泡布	黑色	0.1~0.2	PUR	浸泡布	2	1.2	1.2	20	8	-30~80	×	√	高	×	标准型
JT-VGCQG	PUR	浸泡布	黑色	0.1~0.2	PUR	浸泡布	2	1.6	1.7	60	37	-20~100	×	√	高	×	标准型
JT-VGCFS	PUR	光滑面	黑色	0.1~0.2	PUR	浸泡布	2	1	1	50	10	-10~65	√	√	高	×	标准型
JT-VGCQX	NBR	细纹理	绿色	0.8	NBR	细纹理	2	1.5	1.5	40	14	-20~100	×	√	高	×	标准型
JT-VVGCQD	TPU	亚光平面	黑色	0.8	PET帆布	布纹	1	0.8	0.7	10	4	-30~80	√	√	高	√	经济型

防静电用：适用于3C电子元器件及纸张、纤维等容易受到静电影响的输送带。

我司定义防静电等级：1.0×10³Ω≤阻抗≤1.0×10⁷Ω为高防静电，1.0×10⁷Ω< 阻抗≤1.0×10⁹Ω为一般防静电。

导条/包边/激光打孔详见可选加工参数。
由于测量仪器和测试环境不同会导致实际测量电阻值存在波动，此防静电等级划分仅供参考，有疑问请联系工程对接。
可选加工详见可选加工参数。

选型参数

选型表

型号		皮带周长L(m) 最小单位0.001m
代码	皮带宽度W 最小单位1mm	皮带周长L(m) 最小单位0.001m
JT-VGCQD JT-VGCQU JT-VVGCQD	10~1200	0.5~20

型号		皮带周长L(m) 最小单位0.001m
代码	皮带宽度W 最小单位1mm	皮带周长L(m) 最小单位0.001m
JT-VGCQQ JT-VGCQF	10~600	0.5~20
JT-VGCQO JT-VGCQX	5~400	0.5~20

型号		皮带周长L(m) 最小单位0.001m
代码	皮带宽度W 最小单位1mm	皮带周长L(m) 最小单位0.001m
JT-VGCQL JT-VGCQG	5~100	0.5~20
JT-VGCQM JT-VGCFS	10~500	0.5~20

尺寸公差表

平皮带不含片基带尺寸公差

● 厚度公差

厚度 (mm)	主体公差	搭接	齿接
~1	±0.1	-0.2~+0.7	±0.2
1.1~1.5	±0.2	-0.2~+0.5	±0.3
2.1~2.5	±0.3	-0.2~+0.5
2.6~3.0		-0.3~+0.5
3.1~3.5		-0.4~+0.5
3.6~4.0	±0.4	-0.4~+0.6	±0.4
4.1~4.5	±0.4	-0.4~+0.7
4.6~	±0.5	-0.4~+0.7

● W公差

宽度(mm)		公差 (mm)
起	止	公差 (mm)
3	10	±0.5
11	99	±1
100	400	±2
401	600	±3
401	600	±3	601	800	±4
801	1800	±5
1801	2500	±6

● L公差

长度(mm)		不加导条公差 (mm)	加导条公差
起	止	不加导条公差 (mm)	加导条公差
—	2000	±10	±15
2001	7000	±20	±25
7001	—	±0.3%	±0.35%

适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。
