内六角圆柱头轴肩螺钉

图片仅供参考

内六角圆柱头轴肩螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	公差等级	材质	硬度	等级强度	类型
JT-RLBBFD	e9	SUS304	—	A2-50	标准型
JT-RLBBFQ	e9	40Cr	39~44HRC	12.9	标准型

h值测量误差较大，仅供参考。

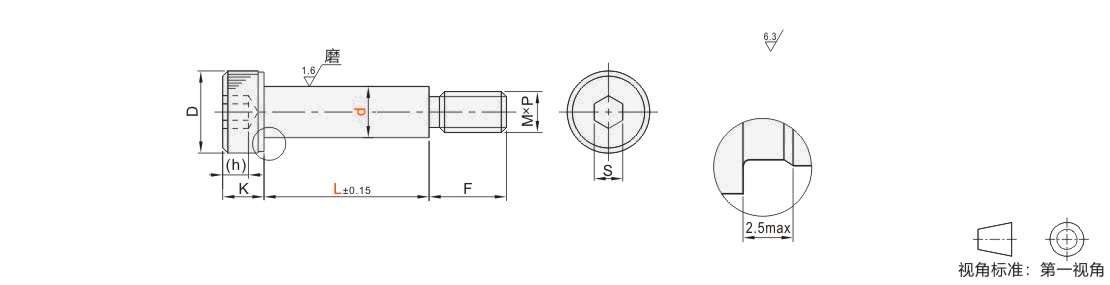

选型参数

选型表

型号			L	M	P 螺距	D	S	(h)	K	F
代码	de9		L	M	P 螺距	D	S	(h)	K	F
(SUS304) JT-RLBBFD	4	-0.02 -0.05	10 15 20 25 30	2.5	0.45	6.5	2.5	1.6	3	5
	4.5		10 15 20 25 30 35 40	3	0.5	7			3	6
	5		10 15 20 25 30 40	3	0.5	8			3.5	6
	5.5		10 15 20 25 30 35 40	4	0.7	9	3	2.2	4	7
	6		10 15 20 25 30 40	4	0.7	9	3	2	4	7
	6.5	-0.025 -0.061	10 15 20 25 30 35 40 45 50	5	0.8	10	4	2.5	5	9
	8		10 15 20 25 30 35 40 45 50 55 60 65 70 75 80	6	1	13	5	3	6	9
	10		10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90	8	1.25	16	6	4	8	12
(40Cr) JT-RLBBFQ	4	-0.02 -0.05	10 15 20 25 30 35 40 45	2.5	0.45	6.5	2.5	1.6	3	5
	4.5		10 15 20 25 30 35 40 45 50	3	0.5	7			3	6
	5		10 15 20 25 30 35 40 45 50	3	0.5	8			3.5	6
	5.5		10 15 20 25 30 35 40 45 50 55	4	0.7	9	3	2.2	4	7
	6		10 15 20 25 30 35 40 45 50 55 60 65 70	4	0.7	9	3	2	4	7
	6.5	-0.025 -0.061	10 15 20 25 30 35 40 45 50 55 60 65 70 75 80	5	0.8	10	4	2.5	5	9
	8		10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	6	1	13	5	3	6	9
	10		10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	8	1.25	16	6	4	8	12
	12	-0.032 -0.075	15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	8	1.25	17	6	4	8	12
	13	-0.032 -0.075	15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	10	1.5	18	8	5	10	16
