调心球轴承圆柱孔/圆锥孔钢保持架

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承类型代码	轴承精度	后置代码	轴承材质	保持架材质
JT-XXDSD	1	GB/T 307. 1 0级	未标注(圆柱孔型) K(圆锥孔型，锥度为1:12）	SUJ2	钢

特点：
通过调心功能，允许组装时的偏心或旋转时的绕曲；由于具有调心的性能，因此适用于易发生绕曲的传动轴等的使用。
外圈轨道为球面，其曲率中心与轴承中心一致，因此，内圈、滚珠和保持器可以在轴承中心周围自由旋转，
具有调心的性能：适用于轴和固定座的同心较困难时，或者易发生绕曲的传动轴等用途。

选型参数

选型表

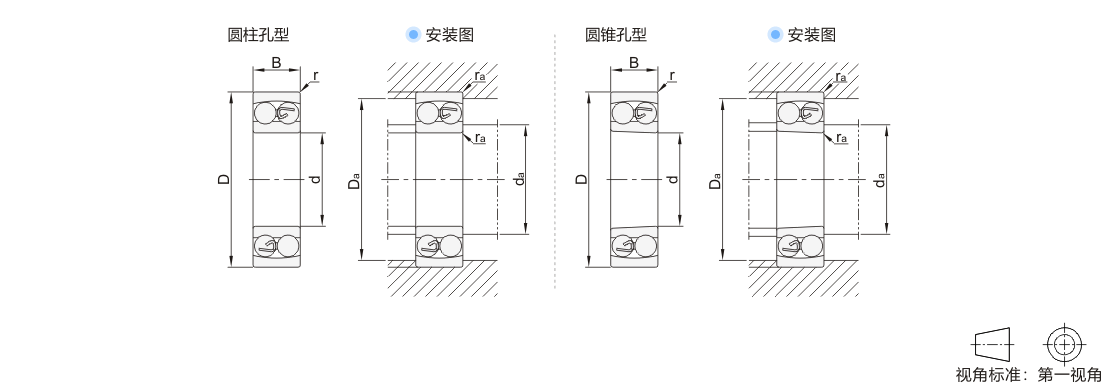

型号			d	D	B	r ( min)	额定载荷(KN)		极限转速rpm(参考)		安装尺寸			重量 ( Kg) (参考)
代码	轴承型号						Cr(动)	Cor(静)	脂润滑	油润滑	da ( min)	Da ( max)	ra ( max)
代码	圆柱孔型	圆锥孔型					Cr(动)	Cor(静)	脂润滑	油润滑	da ( min)	Da ( max)	ra ( max)
JT-XXDSD	1200	—	10	30	9	0.6	5.53	1.18	22000	28000	14	26	0.6	0.041
	2200			30	14		8.06	1.73	24000	28000		26		0.046
	1300			35	11		7.35	1.62	20000	24000		31		0.059
	1201		12	32	10		6.24	1.43	22000	26000	16	28		0.039
	2201			32	14		8.52	1.9	22000	26000	16	28		0.051
	1301			37	12	1	9.36	2.16	18000	22000	17	32	1	0.068
	1202		15	35	11	0.6	7.41	1.76			19	31	0.6	0.051
	2202			35	14	0.6	8.71	2.04			19	31	0.6	0.058
	1302			42	13	1	10.8	2.6	16000	20000	20	37	1	0.107
	1203		17	40	12	0.6	8.84	2.2			21	36	0.6	0.072
	2203			40	16	0.6	10.6	2.55			21	36	0.6	0.089
	1303			47	14	1	12.7	3.4	14000	17000	22	42	1	0.13
	2303				19		14.6	3.55	13000	16000	22			0.16
	1204	1204K	20		14		12.7	3.4	14000	17000	25			0.12
	2204	2204K			18		16.8	4.15	14000	17000	25			0.142
	1304	1304K		52	15	1.1	14.3	4	12000	15000	26.5	45.5		0.164
	2304	2304K			21	1.1	18.2	4.75	11000	14000	26.5	45.5		0.207
	1205	1205K	25		15	1	14.3	4	12000		30	47		0.14
	2205	2205K			18	1	16.8	4.4	12000		30	47		0.16
	1305	1305K		62	17	1.1	19	5.4	10000	13000	31.5	55.5		0.261
	2305	2305K			24	1.1	24.2	6.55	9500	12000	31.5	55.5		0.332
	1206	1206K	30		16	1	15.6	4.65	10000		35	57		0.22
	2206	2206K			20	1	23.8	6.7	10000		35	57		0.262
	1306	1306K		72	19	1.1	22.5	6.8	8500	11000	36.5	65.5		0.391
	2306	2306K			27		31.2	8.8	8000	10000	36.5			0.5
	1207	1207K	35		17		19	6	8500		41.5			0.33
	2207	2207K			23		30.7	8.8	8500		41.5			0.403
	1307	1307K		80	21	1.5	26.5	8.5	7500	9500	43	72	1.5	0.52
	2307	2307K			31	1.5	39.7	11.2	7100	9000	43	72	1.5	0.671
	1208	1208K	40		18	1.1	19.9	6.95	7500		46.5	73.5	1	0.42
	2208	2208K			23	1.1	31.9	10	7500		46.5	73.5	1	0.506
	1308	1308K		90	23	1.5	33.8	11.2	6700	8500	48	82	1.5	0.727
	2308	2308K		90	33	1.5	54	16	6300	8000	48	82	1.5	0.918
	1209	1209K	45	85	19	1.1	22.9	7.8	7100	8500	51.5	78.5	1	0.47
	2209	2209K		85	23	1.1	32.5	10.6	7100	8500	51.5	78.5	1	0.556
	1309	1309K		100	25	1.5	39	13.4	6000	7500	53	92	1.5	0.971
	2309	2309K		100	36	1.5	63.7	19.3	5600	7100	53	92	1.5	1.2
	1210	1210K	50	90	20	1.1	26.5	9.15	6300	8000	56.5	83.5	1	0.535
	2210	2210K		90	23	1.1	33.8	11.2	6300	8000	56.5	83.5	1	0.598
	1310	1310K		110	27	2	43.6	14	5600	6700	59	101	2	1.23
	2310	2310K		110	40	2	63.7	20	5000	6300	59	101	2	1.63
	1211	1211K	55	100	21	1.5	27.6	10.6	6000	7100	63	92	1.5	0.708
	2211	2211K		100	25	1.5	39	13.4	6000	7100	63	92	1.5	0.807
	1311	1311K		120	29	2	50.7	18	5000	6300	64	111	2	1.6
	2311	2311K		120	43	2	76.1	24	4800	6000	64	111	2	2.08
	1212	1212K	60	110	22	1.5	31.2	12.2	5300	6300	68	102	1.5	0.91
	2212	2212K		110	28	1.5	48.8	17	5300	6300	68	102	1.5	1.1
	1312	1312K		130	31	2.1	58.5	22	4500	5600	71	119	2	2
	2312	2312K		130	46	2.1	87.1	28.5	4300	5300	71	119	2	2.58
	1213	1213K	65	120	23	1.5	35.1	14	4800	6000	73	112	1.5	1.16
	2213	2213K		120	31	1.5	57.2	20	4800	6000	73	112	1.5	1.5
	1313	1313K		140	33	2.1	65	25.5	4300	5300	76	129	2	2.47
	2313	2313K		140	48	2.1	95.6	32.5	3800	4800	76	129	2	3.2
	1214	1214K	70	125	24	1.5	34.5	13.7	4800	5600	78	117	1.5	1.3
	2214	2214K		125	31	1.5	44.2	17	4500	5600	78	117	1.5	1.55
	1314	1314K		150	35	2.1	74.1	27.5	4000	5000	81	139	2	3.03
	2314	2314K		150	51	2.1	111	37.5	3600	4500	81	139	2	3.9
	1215	1215K	75	130	25	1.5	39	15.6	4300	5300	83	122	1.5	1.41
	2215	2215K		130	31	1.5	44.2	18	4300	5300	83	122	1.5	1.6
	1315	1315K		160	37	2.1	79.3	30	3800	4500	86	149	2	3.63
	2315	2315K		160	55	2.1	124	43	3400	4300	86	149		4.78
	1216	1216K	80	140	26	2	39.7	17	4000	5000	89	131		1.73
	2216	2216K		140	33	2	65	25.5	4000	5000	89	131		2.02
	1316	1316K		170	39	2.1	88.4	33.5	3600	4300	91	159		4.24
2316	2316K	58		170	135	2.1	49	3200	4000	5.63	91	159
1217	1217K	85	150	28	2	48.8	20.8	3800	4500	94	141	2.09
2217	2217K		150	36	2	58.5	23.6	3800	4800	94	141	2.56
1317	1317K		180	41	3	97.5	38	3400	4000	98	167	2.5	5.03
2317	2317K		180	60	3	140	51	3000	3800	98	167	2.5	6.56
1218	1218K	90	160	30	2	57.2	23.6	3600	4300	99	151	2	2.55
2218	2218K		160	40	2	70.2	28.5	3600	4300	99	151	2	3.22
1318	1318K		190	43	3	117	44	3200	3800	103	177	2.5	5.83
1319	1319K	95	200	45		133	51	3000	3600	108	187		6.79
1320	1320K	100	215	47		143	57	2800	3400	113	202		8.4
