内六角圆柱头组合螺钉
图片仅供参考
收藏 分享

内六角圆柱头组合螺钉

产品属性： 品名 内六角圆柱头组合螺钉 外形特征 带弹簧垫圈、平垫圈 螺纹种类 粗牙 强度等级 10.9 分类 内六角机螺钉 螺纹结构 全牙
产品型号： 请点击左侧选项进行选型
代码材质表面处理强度等级类型
JT-YBOSOSCM435三价锌10.9组合型 ● 带弹簧垫圈、平垫圈 ● 全牙
JT-YBOSXSUS304一一组合型 ● 带弹簧垫圈、平垫圈 ● 全牙

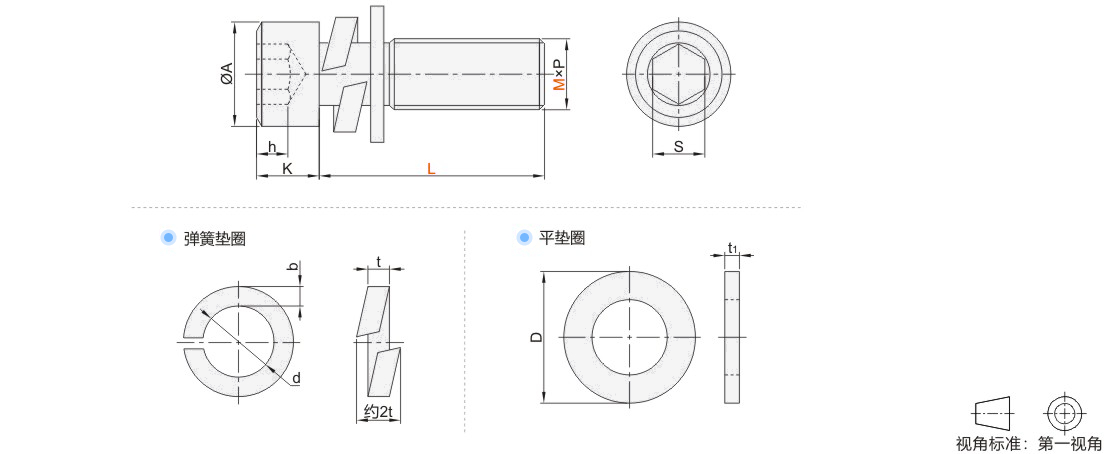

选型参数

选型表

型号
L
P螺距		A
K
S
h
 弹簧垫圈
平垫圈
代码M公称尺寸MaxMin公称尺寸Min公称尺寸MaxMindb×tD×t1
JT-YBOSO
JT-YBOSX		3 6 8 10 12 14* 15 16 18* 20 250.55.55.685.3232.862.52.521.31.35.41.1×0.78×0.5
4 6 8 10 12 14* 15 16 18* 20 22* 25 (30)0.777.226.7843.8233.022271.4×1.010×0.8
5 8 10 12 14* 15 16 18* 20 22* 25 300.88.58.728.2854.8244.022.52.58.51.7×1.312×0.8
6 10 12 14* 15 16 18* 20 22* 25 30 35 40*1.01010.229.7865.755.023311.42.7×1.513×1.0
8 15* 16* 18* 20 22* 25 30 35 40 501.251313.2712.7387.6466.024414.33.2×2.018×1.6

带*规格不适用于JT-YBOSX。                                  带()规格不适用于JT-YBOSO。
