电气比例压力控制阀
图片仅供参考
收藏 分享

电气比例压力控制阀

产品属性： 类型 先导式 线性度 ≤0.3%F.S. 种类筛选 电气比例阀

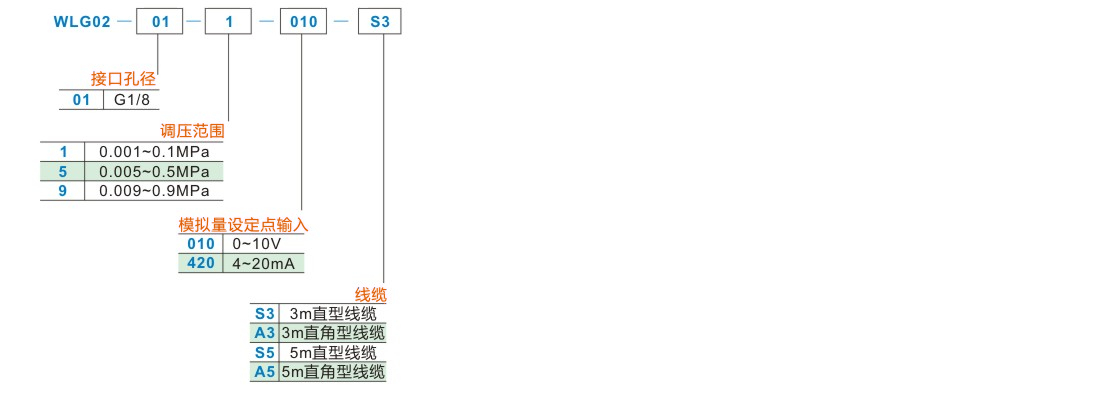

产品型号： 请点击左侧选项进行选型 重新选型
调压范围(MPa)供气压力(MPa)电源电压输入信号 / 电流型输入信号 / 电压型典型输入 / 电流型阻抗 / 电压型输出信号 / 电流型输出信号 / 电压型输出信号 / 数字量电气连接接口孔径公称通径 / 进气公称通径 / 排气工作时典型功耗工作介质工作温度线性度重复性迟滞性温度系数防护等级人机界面报警功能其它功能重量
1 (0.001~0.1)0.2DC24V±10%4~20mA0~10V(可切换0~5V)250Ω10kΩ4~20mA0~10V、1~5V1路PNP(可转换数字量输出)4针M12Code-A(公头)G1/86.5mm4.5mm1.6W过滤压缩空气 ，未润滑 ，过滤等级40μm5~50℃≤0.3%F.S.≤0.1% F.S.≤0.1% F.S.0.02% F.S./℃IP65LCD显示 ，三按键低供电报警 ，电流式断线报警自定义控制参数， 自定义模拟信号范围 ，信号零点设定等474g
5 (0.005~0.5)0.6DC24V±10%4~20mA0~10V(可切换0~5V)250Ω10kΩ4~20mA0~10V、1~5V1路PNP(可转换数字量输出)4针M12Code-A(公头)G1/86.5mm4.5mm1.6W过滤压缩空气 ，未润滑 ，过滤等级40μm5~50℃≤0.3%F.S.≤0.1% F.S.≤0.1% F.S.0.02% F.S./℃IP65LCD显示 ，三按键低供电报警 ，电流式断线报警自定义控制参数， 自定义模拟信号范围 ，信号零点设定等474g
9 (0.009~0.9)1DC24V±10%4~20mA0~10V(可切换0~5V)250Ω10kΩ4~20mA0~10V、1~5V1路PNP(可转换数字量输出)4针M12Code-A(公头)G1/86.5mm4.5mm1.6W过滤压缩空气 ，未润滑 ，过滤等级40μm5~50℃≤0.3%F.S.≤0.1% F.S.≤0.1% F.S.0.02% F.S./℃IP65LCD显示 ，三按键低供电报警 ，电流式断线报警自定义控制参数， 自定义模拟信号范围 ，信号零点设定等474g



主要零件及材质表

序号零件主要材质
1上壳体尼龙
2气路板铝合金
3膜片NBR
4下壳体铝合金
5主阀芯铝合金
6电路板玻璃纤维板
7先导阀芯尼龙

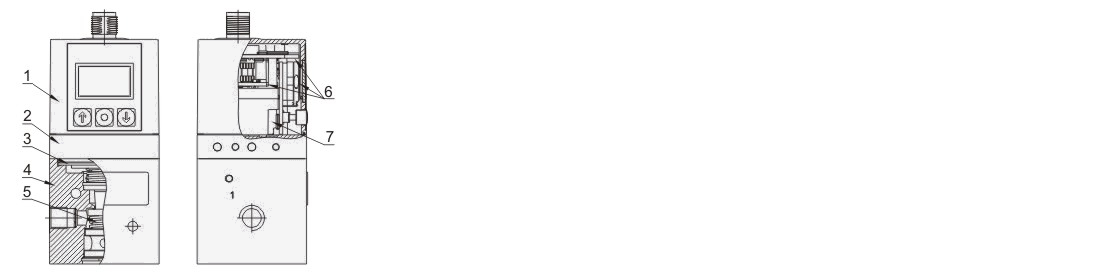

内部结构图

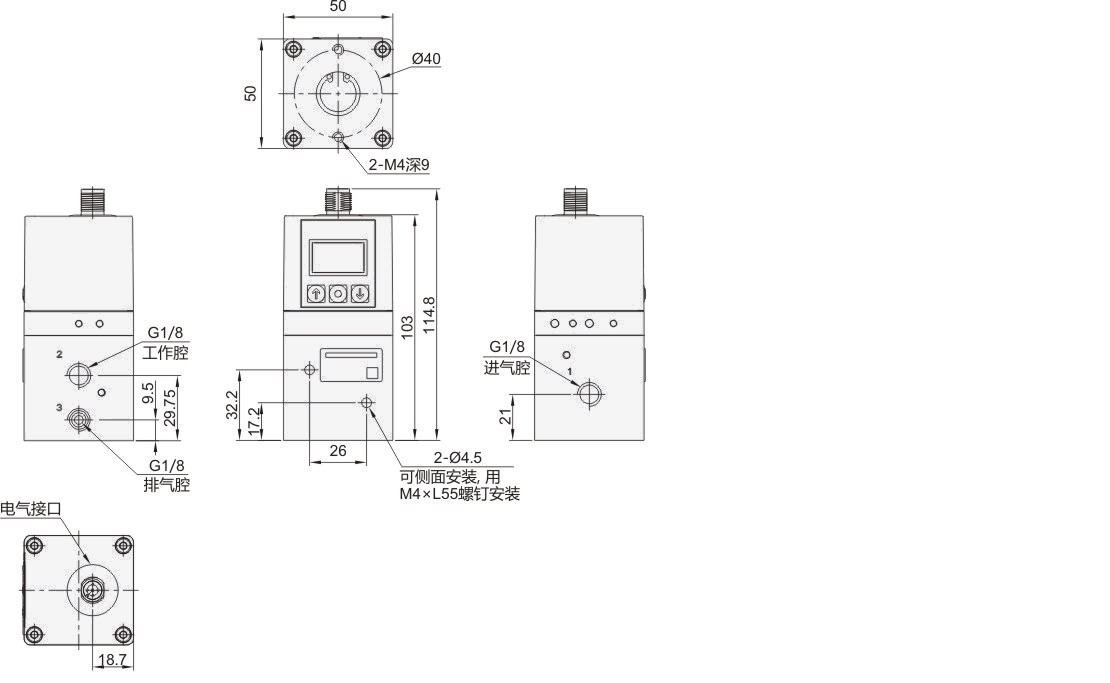

 安装尺寸


 电气接口规格

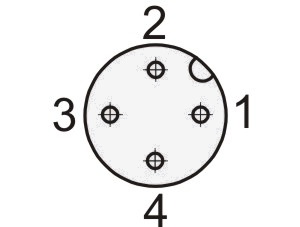

图纸接口定义电气连接
电气描述电缆颜色模拟量控制型
PIN1棕色电源(21.6~26.4V)
PIN2白色信号输入
PIN3蓝色GND
PIN4黑色模拟量(数字量)输出

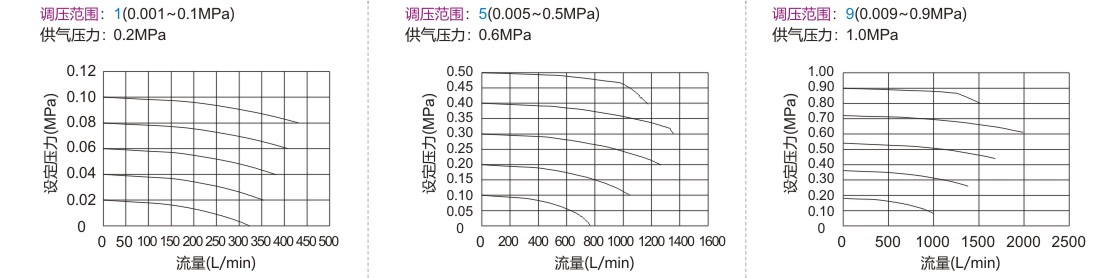

流量曲线图


暂未上传文档资料
