循环式气动滑台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
WHA13	双作用	气动滑台 ● 循环式直线导轨

理论出力表

缸径	动作方向	受压面积 (mm²)	使用压力(MPa)
缸径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7
20	伸	628	126	188	251	314	377	440
20	缩	471	91	141	288	236	283	330

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

调整装置

缸径	调节行程范围		A	B	C	D	E
缸径	前	后	A	B	C	D	E
8	20	20	11.5	25	2	25	2
12	18	18	10	29.5	—	29.5	—
16	22	22	12.5	36.5	—	36.5	—
20	35	35	16	46.5	0.5	46.5	0.5
25	35	35	16.5	54.5	—	54.5	—

选型参数

选型表

型号		行程	磁性开关数量	调整装置	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
代码	缸径	行程	磁性开关数量	调整装置	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
WHA13	20	10	0~2	N(无) 带橡胶限位器带液压缓冲器带金属限位器 AS(前端调程) BS(前端调程) CS(前端调程) AT(后端调程) BT(后端调程) CT(后端调程) A(两端调程) B(两端调程) C(两端调程)	Rc1/8	空气	0.7	0.15	-10~60°C	50~500	+1 0	不需要
		20
		30
		40
		50
		75
		100
		125
		150

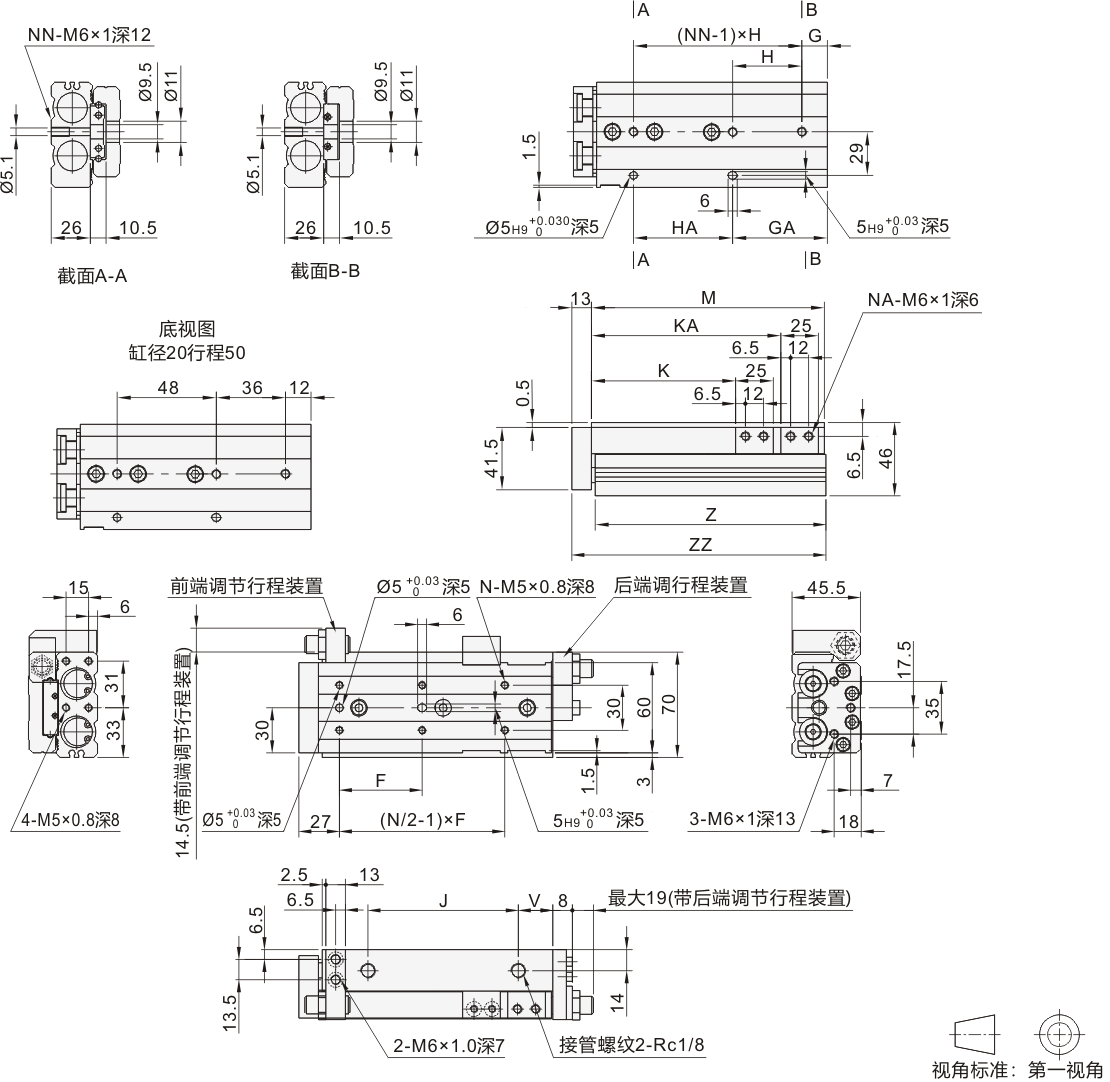

带液压缓冲器详图见图纸。

配套磁性开关WHS13-L2-2。

行程	F	N	G	H	NN	GA	HA	V	J	K	KA	NA	M	Z	ZZ
10	45	4	22	46	2	18	50	16	46	31	—	4	94	92.5	108
20	40									41
30	48									51
40	58			56		22	56		56	61			104	102.5	118
50	42	6	—	—	3	48	48	18	72	71			122	120.5	136
75	55	6	17	6	3	73	56	23	100	96	126	8	155	153.5	169
100	50	8	18	5	4	74	112	25	155	121	183		212	210.5	226
125	55		37	59		96	118	18	190	146	211		240	238.5	254
150	62		56	62		118	124	21	215	171	239		268	266.5	282
