实心导向轴一端台阶一端外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CQQSD	一端台阶一端外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQLSD	一端台阶内螺纹一端外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQQSU	一端台阶一端外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQLSU	一端台阶内螺纹一端外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQQSQ	一端台阶一端外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭
JT-CQLSQ	一端台阶内螺纹一端外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭
JT-CQQSX	一端台阶一端外螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQLSX	一端台阶内螺纹一端外螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQQSL	一端台阶一端外螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQLSL	一端台阶内螺纹一端外螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
注意：B =0时，无外螺纹。

选型参数

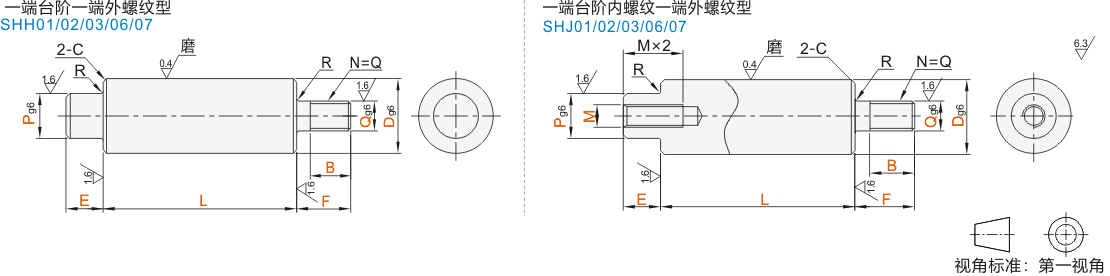

一端台阶一端外螺纹型

型号			最小单位1					Q 选择	R	C
代码	Dg6		L	E	F	B	P	Q 选择	R	C
JT-CQQSD JT-CQQSU JT-CQQSQ JT-CQQSX JT-CQQSL	8	-0.005 -0.014	20~800	E=2~P×4	F=2~Q×5	根据使用要求指定 B尺寸 B=0时, 无外螺纹	6	3 4 5 6 8	0.3	0.5以下
	10	-0.005 -0.014	20~800				6~8	4 5 6 8 10
	12	-0.006 -0.017	20~1000				6~10	5 6 8 10 12
	13						6~11	5 6 8 10 12
	15						6~13	5 6 8 10 12
	16		20~1200				6~14	5 6 8 10 12 16
	18						8~16	5 6 8 10 12 16
	20	-0.007 -0.020					8~17	6 8 10 12 16 20		1.0以下
	25						8~22	8 10 12 16 20 24
	30		20~1500				9~27	8 10 12 16 20 24 30
	35	-0.009 -0 025					9~32	10 12 16 20 24 30	0.5
	40						11~37	12 16 20 24 30
	50						11~47	16 20 24 30

JT-CQQSQ仅适用于D≤30且L≤500。

一端台阶内螺纹一端外螺纹型

型号			最小单位1					M 选择	Q 选择	R	C
代码	Dg6		L	E	F	B	P	M 选择	Q 选择	R	C
JT-CQLSD JT-CQLSU JT-CQLSQ JT-CQLSX JT-CQLSL	8	-0.005 -0.014	20~800	E=2~P×4	F=2~Q×5	根据使用要求指定 B尺寸 B=0时, 无外螺纹	6	3	3 4 5 6 8	0.3	0.5以下
	10	-0.005 -0.014	20~800				6~8	3 4 5	4 5 6 8 10
	12	-0.006 -0 017	20~1000				6~10	3 4 5 6	5 6 8 10 12
	13						6~11	3 4 5 6 8	5 6 8 10 12
	15						6~13	3 4 5 6 8 10	5 6 8 10 12
	16		20~1200				6~14	3 4 5 6 8 10	5 6 8 10 12 16
	18						8~16	4 5 6 8 10 12	5 6 8 10 12 16
	20	-0.007 -0 020					8~17	4 5 6 8 10 12	6 8 10 12 16 20		1.0以下
	25						8~22	4 5 6 8 10 12 16	8 10 12 16 20 24
	30		20~1500				9~27	5 6 8 10 12 16 20 24	8 10 12 16 20 24 30
	35	-0.009 -0.025					9~32	5 6 8 10 12 16 20 24	10 12 16 20 24 30	0.5
	40						11~37	6 8 10 12 16 20 24 30	12 16 20 24 30
	50						11~47	6 8 10 12 16 20 24 30	16 20 24 30

JT-CQQSQ仅适用于D≤30且L≤500。

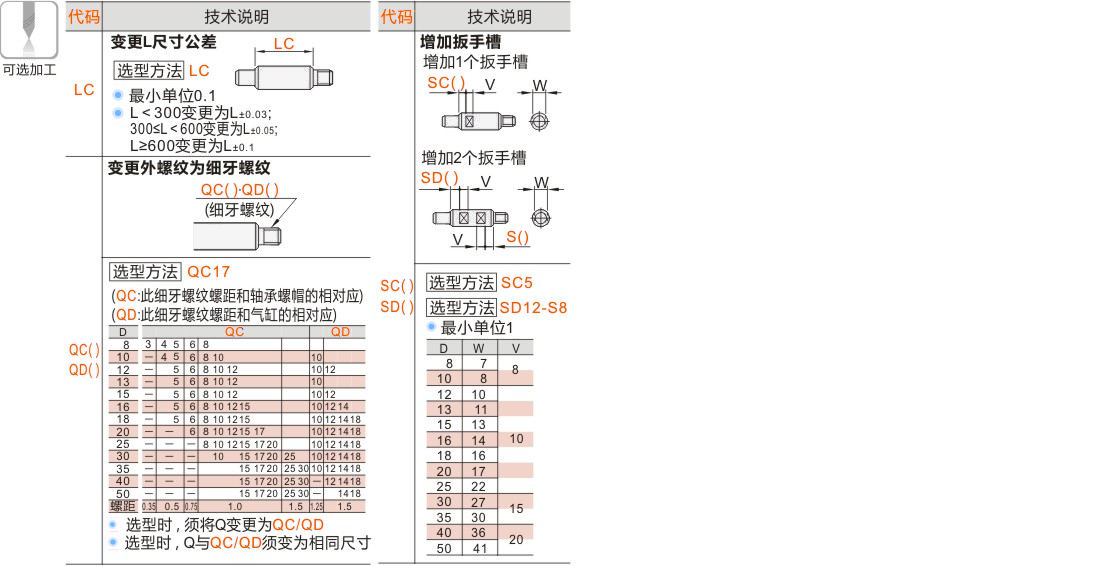

可选加工参数
