还有0项未选择重置

选择代码

代码参数

材质

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

5~36/1

台阶孔深度J(mm) *

2~23/0.1

左端台阶孔内径Q(mm) *

5~36/1

右端台阶孔内径R(mm) *

5~36/1

左端台阶孔深度S(mm) *

3~7/1

右端台阶孔深度T(mm) *

3~7/1

图片仅供参考

梯形齿同步轮 MXL型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EAC01	MXL019	4.8 (3/16inch)	2.032	铝合金	铝合金	本色阳极氧化
EAC02	MXL019	4.8 (3/16inch)	2.032	铝合金	铝合金	喷砂镀镍
EAC03	MXL019	4.8 (3/16inch)	2.032	铝合金	铝合金	黑色阳极氧化
EAC06	MXL019	4.8 (3/16inch)	2.032	SUS304	SUS304	—
EAC11	MXL025	6.4 (1/4inch)	2.032	铝合金	铝合金	本色阳极氧化
EAC12	MXL025	6.4 (1/4inch)	2.032	铝合金	铝合金	喷砂镀镍
EAC13	MXL025	6.4 (1/4inch)	2.032	铝合金	铝合金	黑色阳极氧化
EAC22	MXL025	6.4 (1/4inch)	2.032	S45C	SPCC	发黑
EAC23	MXL025	6.4 (1/4inch)	2.032	S45C	SPCC	喷砂镀镍
EAC26	MXL025	6.4 (1/4inch)	2.032	SUS304	SUS304	—
EAC31	MXL037	9.5 (3/8inch)	2.032	铝合金	铝合金	本色阳极氧化
EAC32	MXL037	9.5 (3/8inch)	2.032	铝合金	铝合金	喷砂镀镍
EAC33	MXL037	9.5 (3/8inch)	2.032	铝合金	铝合金	黑色阳极氧化
EAC42	MXL037	9.5 (3/8inch)	2.032	S45C	SPCC	发黑
EAC43	MXL037	9.5 (3/8inch)	2.032	S45C	SPCC	喷砂镀镍
EAC46	MXL037	9.5 (3/8inch)	2.032	SUS304	SUS304	—
EAC51	MXL050	12.7 (1/2inch)	2.032	铝合金	铝合金	本色阳极氧化
EAC52	MXL050	12.7 (1/2inch)	2.032	铝合金	铝合金	喷砂镀镍
EAC53	MXL050	12.7 (1/2inch)	2.032	铝合金	铝合金	黑色阳极氧化
EAC56	MXL050	12.7 (1/2inch)	2.032	SUS304	SUS304	—

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
3~5	M3	M3x3
6~18	M4	M4x3
19~30	M5	M5x4

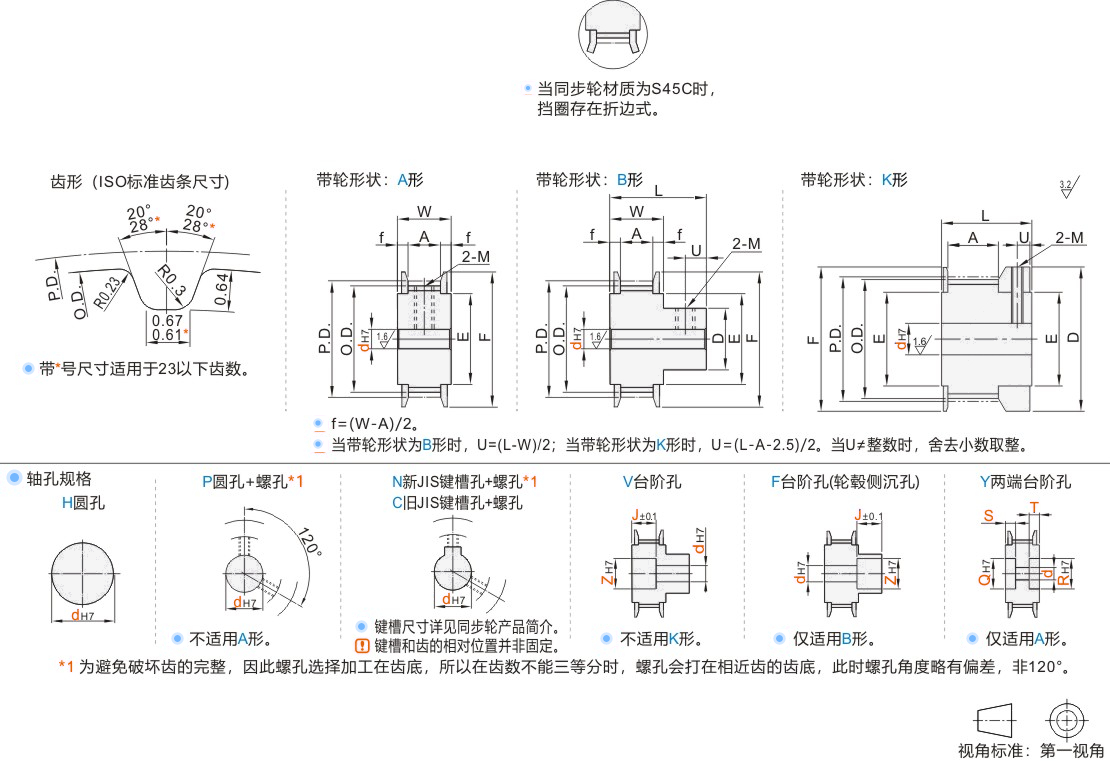

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)								轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形				B∙K形				Z( 最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	N·C	V	Y	H	P	N·C	V·F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
铝合金 JT-VBMSD-MXL019 JT-VBMSU-MXL019 JT-VBMSQ-MXL019 JT-VBMDD-MXL025 JT-VBMDU-MXL025 JT-VBMDQ-MXL025 JT-VBMQD-MXL037 JT-VBMQU-MXL037 JT-VBMQQ-MXL037 JT-VBMOD-MXL050 JT-VBMOU-MXL050 JT-VBMOQ-MXL050 S45C JT-VBMUU-MXL025 JT-VBMUQ-MXL025 JT-VBMFU-MXL037 JT-VBMFQ-MXL037 SUS304 JT-VBMSX-MXL019 JT-VBMUX-MXL025 JT-VBMFX-MXL037 JT-VBMOX-MXL050	14	A K	H P N C V F Y	3·4	—	—	—	3·4	3·4	—	—	—	—	—	—	—	9.06	8.55	12	12	6	皮带宽度4.8 MXL019 A:6 W:10 L:16.5 皮带宽度6.4 MXL025 A:7.5 W:11.5 L:18 皮带宽度9.5 MXL037 A:11 W:15 L:22 皮带宽度12.7 MXL050 A:14 W:18 L:25
	15			3·4		—	—	3·4	3·4			—		—	—	—	9.70	9.19	12	12	6
	16			3~5		3	3	3~5	3~5			5		A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0	5	3~7 S+T≤W-3	10.35	9.84	14	14	8
	17			3~5		3	3	3~5	3~5			5			5		11.00	10.49
	18			3~5		3	3	3~5	3~5			5			5		11.64	11.14
	19			3~5		3	3	3~5	3~5			5			5		12.29	11.78
	20	A B		3~7		3~5	3~5	3~6	3~5		3	5~7	5		5~7		12.94	12.43	9	18	11
	21			3~7		3~5	3~5	3~6	3~5		3	5~7	5		5~7		13.58	13.JT-VMPSLCSFZMPNZFZ
	22			3~7		3~5	3~5	3~6	3~5		3	5~7	5		5~7		14.23	13.72
	23			3~9		3~7	3~7	3~7	3~5		3~5	5~9	5~7		5~9		14.88	14.37	11	20	13
	24			3~9		3~7	3~7	3~7	3~5		3~5	5~9	5~7		5~9		15.52	15.02
	25			3~9		3~7	3~7	3~7	3~5		3~5	5~9	5~7		5~9		16.17	15.66
	26			3 ~ 10		3~8	3~8	3~8	3~6		3~6	5~10	5~8		5 ~10		16.82	16.31	12	22	14
	27			4 ~ 10		4~8	3~8	4~8	3~6		4~6	6~10	6~8		6 ~10		17.46	16.96
	28			4 ~ 10		4~8	3~8	4~8	3~6		4~6	6~10	6~8		6 ~10		18.11	17.60
	30			4 ~ 12	8	4~10	4~10	4~10	4~8		4~8	6~12	6~10		6 ~12		19.40	18.90	14	25	16
	32			4 ~ 12	8	4~10	4~10	4~10	4~8		4~8	6~12	6~10		6 ~12		20.70	20.19
	34			4 ~ 12	8	4~10	4~10	4~10	4~8		4~8	6~12	6~10		6 ~12		21.99	21.48
	36			5 ~ 14	8~11	5~12	5~12	5~12	5~10	8	5~ 10	7~14	7~12		7 ~14		23.29	22.78	16	28	18
	38			5 ~ 14	8~12	5~12	5~12	5~12	5~10	8	5~ 10	7~14	7~12		7 ~14		24.58	24.JT-VMPSLCSFZMPNZFZ	16	28	18
	40			5 ~ 16	8~13	5~14	5~14	5~14	5~12	8	5~ 12	7~16	7~14		7 ~16		25.87	25.36	18	30	20
	42			5 ~ 16	8~13	5~14	5~14	5~14	5~12	8	5~ 12	7~16	7~14		7 ~16		27.17	26.66	18	30	20
	44			5 ~ 19	8~16	5~17	5~17	5~16	5~14	8~10	5~ 14	7~19	7~16		7 ~19		28.46	27.95	20	32	23
	46			5 ~ 19	8~16	5~17	5~17	5~16	5~14	8~10	5~ 14	7~19	7~16		7 ~19		29.75	29.24	20	32	23
	48			5 ~21	8~17	5~19	5~19	5~18	5~16	8~11	5~ 16	7~21	7~18		7 ~21		31.05	30.54	22	35	25
	50			5 ~21	8~19	5~19	5~19	5~18	5~16	8~11	5~ 16	7~21	7~18		7 ~21		32.34	31.84	22	35	25
	60			5 ~28	8~23	5~26	5~26	5~24	5~20	8~17	5~22	7~28	7~24		7 ~28		38.81	38.30	28	44	32
	72			5 ~36	8~30	5~34	5~34	5~26	5~22	8~18	5~24	7~36	7~26		7 ~36		46.57	46.06	30	52	40

轴孔规格H、V、F、Y时，无螺孔.。孔径6.35、9.525仅适用轴孔规格 H、P、V、F。孔径9不适用轴孔规格N。孔径8、9、11、13、14、17、21 ~29、31、32不适用轴孔规格C。
“可选加工 ”见同步轮产品简介。选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径 · 符号	bF7		t公差
dH7 轴孔径 · 符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

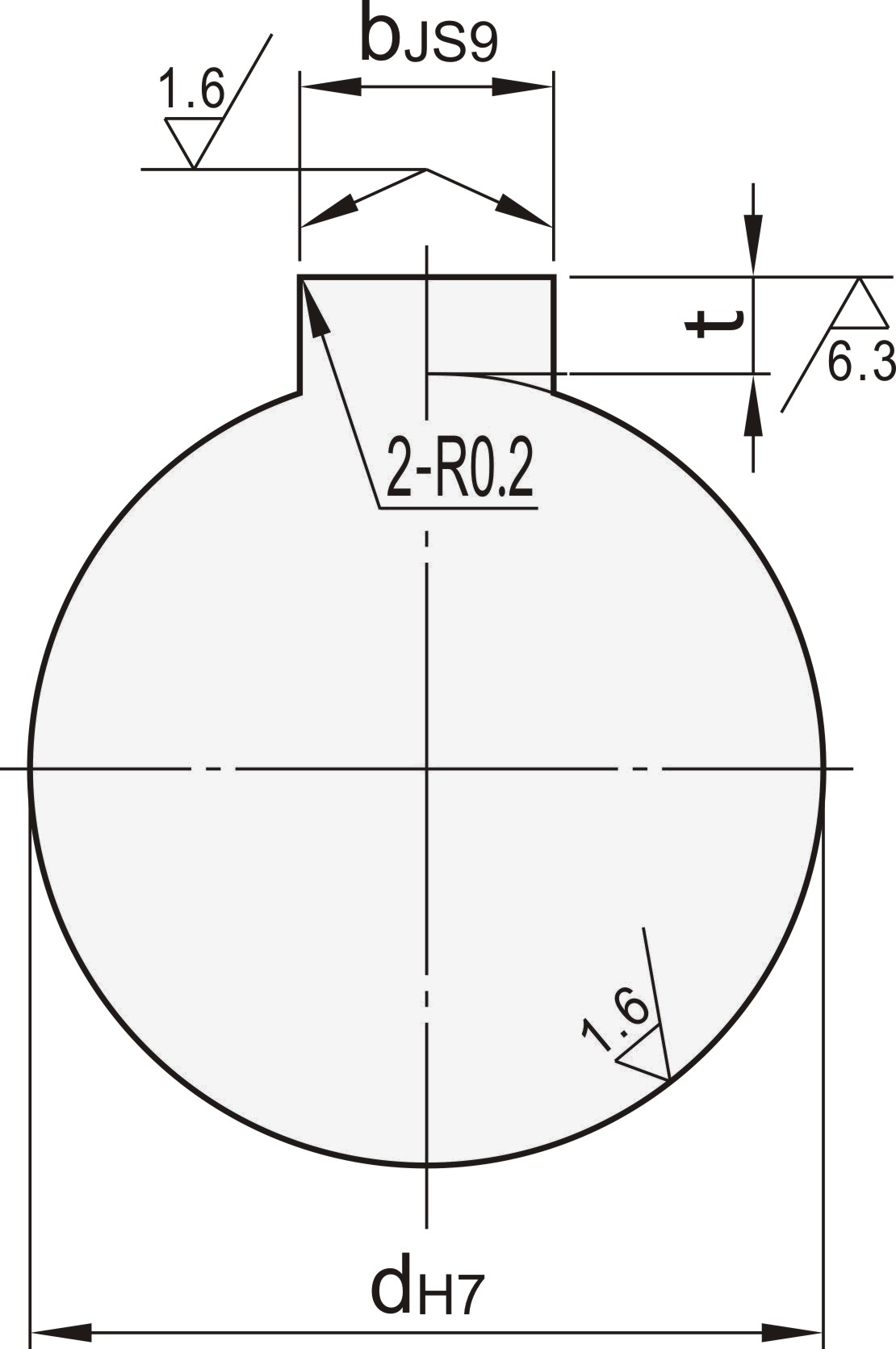

N：新JIS（ B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
