精密定位销无肩型环槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

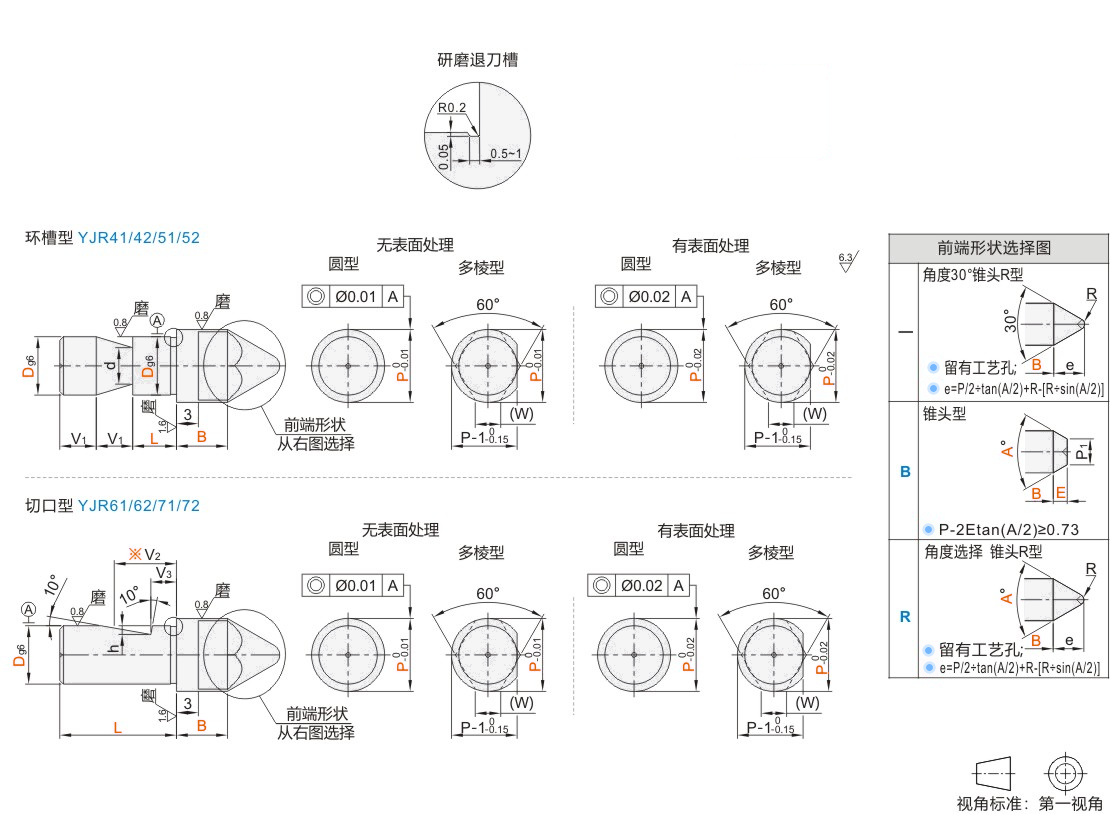

环槽型

D	V1	d	适用的止动螺丝
6	6	4	M5
8		5
10		7
12	8	9	M6
16		13
20		17

切口型

D	V2	V3	h	适用的止动螺丝
6	5.5	2.5	1.0	M4
8	7.5	3.5	1.2	M5
10				M5
12				M6
16	10.5	5.5	2.0
20	10.5	5.5	2.0

※ V2尺寸为止动螺丝前端的参考尺寸。
工艺孔加工条件：前端形状B:P₁>3时带工艺孔。(工艺孔详细尺寸见产品简介)
P₁=P-E*tan(A/2)*2

选型参数

选型表

型号				最小单位0 . 1	最小单位1	L		A	最小单位1	R	W
代码	前端形状	Dg6		P	B	最小单位1 环槽型	切口型	A	E(B形)	R	W
环槽型切口型 JT-RLPFD JT-RLPXD JT-RLPFU JT-RLPXU JT-RLPOD JT-RLPLU JT-RLPOU JT-RLPLU	无指定 (角度30°锥头R) B (锥头) R (角度选择锥头R)	6	-0.004 -0.012	8 .0~ 12 .0	5~32	5~ 12	10 12 16	30 60 90 120	1~12	3	3
		8	-0.005 -0.014	10 .0~ 16 .0			12 16 19			4	3.5
		10	-0.005 -0.014	12 .0~20 .0			12 16 19			4	4
		12	-0.006 -0.017	14 .0~25 .0			12 16 19 20			6	6
		16	-0.006 -0.017	18 .0~32 .0			19 20 25			8	8
		20	-0.007 -0.020	22 .0~35 .0			19 20 25			8	9

切口型不选择前端形状的无指定型。

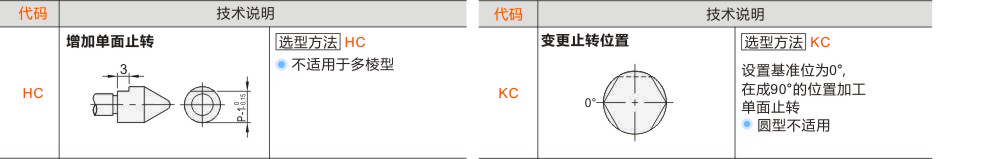

可选加工参数

暂未上传文档资料

精密定位销 无肩型 环槽型
