免键梯形齿同步轮L型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
ECB01	L050	12.7	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECB03	L050	12.7	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECB04	L050	12.7	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECB11	L075	19.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECB13	L075	19.1	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECB14	L075	19.1	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECB21	L100	25.4	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECB23	L100	25.4	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECB24	L100	25.4	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECB31	L150	38.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECB33	L150	38.1	9.525	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECB34	L150	38.1	9.525	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要

本体宽度限制，以下内孔范围内螺钉孔贯穿同步轮。

带轮类型	E形	F形
L050	d=38	d=10~12
L075	—	d=20~32

ECB21/23/24选择F形时，轴孔径10~25适用CT胀套，28~35适用CH胀套。

不在上述范围内，螺孔不贯穿。
由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。
“可选加工”见同步轮产品简介(适用WC/WD/WE/FC可选加工)。

选型参数

选型表

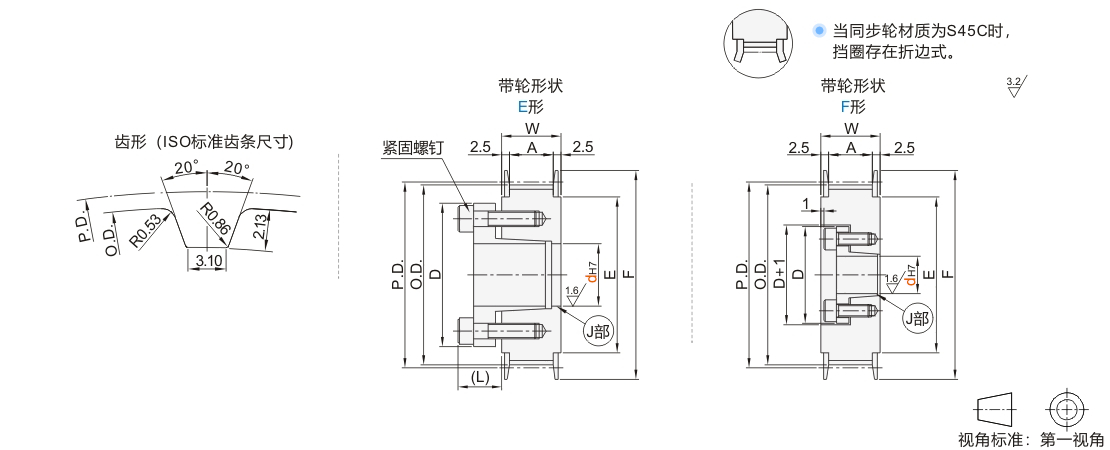

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	A
型号			L050		L075		L100		L150
代码	齿数		E形 CT胀套	F形 CH胀套	E形 CT胀套	F形 CH胀套	E形 CT胀套	F形 (CT胀套) (CH胀套)	E形 CT胀套	F形 CT胀套
JT-VMXSD-L050 JT-VMXSQ-L050 JT-VMXSF-L050 JT-VMXDD-L075 JT-VMXDQ-L075 JT-VMXDF-L075 JT-VMXUD-L100 JT-VMXUQ-L100 JT-VMXUF-L100 JT-VMXQD-L150 JT-VMXQQ-L150 JT-VMXQF-L150	14	E F	8~12	8·10	10~12	8·10	10~12	—	11.12	—	42.45	41.68	48	35	L050 A:14 W:19 L075 A:21 W:26 L100 A:27 W:32 L150 A:40 W:45
	15		8~12	8·10	10~12	8·10	10~12	10·11	11.12	11·12	45.48	44.72	48	35
	16		10~17	10~12	10~17	10~15	10~17	10~15	11~17	11~15	48.51	47.75	55	40
	17					10~15		10~15		11~15	51.54	50.78	55	40
	18					10~17		10~17		11~17	54.57	53.81	61	45
	19		12~17	12	12~17	12~17	12~17	12~17	12~17	12~17	57.61	56.84	67	50
	20		12~17		12~17	12~17	12~17	12~17	12~17	12~17	60.64	59.88	67	50
	21		12~25		12~25	12~25	12~25	12~25	12~25	12~25	63.67	62.91	70	56
	22		12~25		12~25	12~25	12~25	12~25	12~25	12~25	66.70	65.94	80	60
	24		12~30		12~30	12~30	12~30	12~30	12~30	12~30	72.77	72.00	87	67
	25		12~32		12~32	12~32	12~32	12~32	12~32	12~32	75.80	75.04
	26				12~32		12~32	12~32	12~32	12~32	78.83	78.JT-VMPSLCSFZMPNZFZ
	28				12~35		12~35	12~35	12~35	12~35	84.89	84.13	95	75
	30				12~42		12~42		12~42		90.96	90.20	99	80
	32										97.02	96.26	104	84
	34										103.08	102.32	111	90
	36		15~32	—	15~42	15~32	15~42	15~35	15~42	15~35	109.15	108.39	123	102
	38										115.21	114.45	127	105
	40										121.28	120.51	131	110
	42		16~38		16~50	16~32	16~50	16~35	—	—	127.34	126.58	135	115
	44										133.40	132.64	140	120
	48										145.53	144.77	152	130
	50										151.60	150.83	160	140

胀套孔径尺寸

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
16	83	42	37	38		17	88	45	38	39
18	154	48	43	40		14
19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5

可选加工参数

暂未上传文档资料
