产品详情
文档下载

代码	性价比	安装孔型	材质	表面处理	类型
JT-QAYXS	标准型	圆孔型	SUS304	镜面抛光	通用侧拔插型 ● 平型
JT-VQALXL	经济型	螺孔型	SUS304	拉丝抛光	通用侧拔插型 ● 厚型
JT-QALXL	标准型	螺孔型	SUS304	拉丝抛光	通用侧拔插型 ● 厚型
JT-QAQDO	标准型	螺孔型	SUS304	镜面抛光	通用侧拔插型 ● 落差型
JT-QAQUF	标准型	螺孔型	SUS304	镜面抛光	通用侧拔插型 ● 一字型
JT-QAQUQ	标准型	螺孔型	SUS316	拉丝	通用侧拔插型 ● 一字型

选型参数

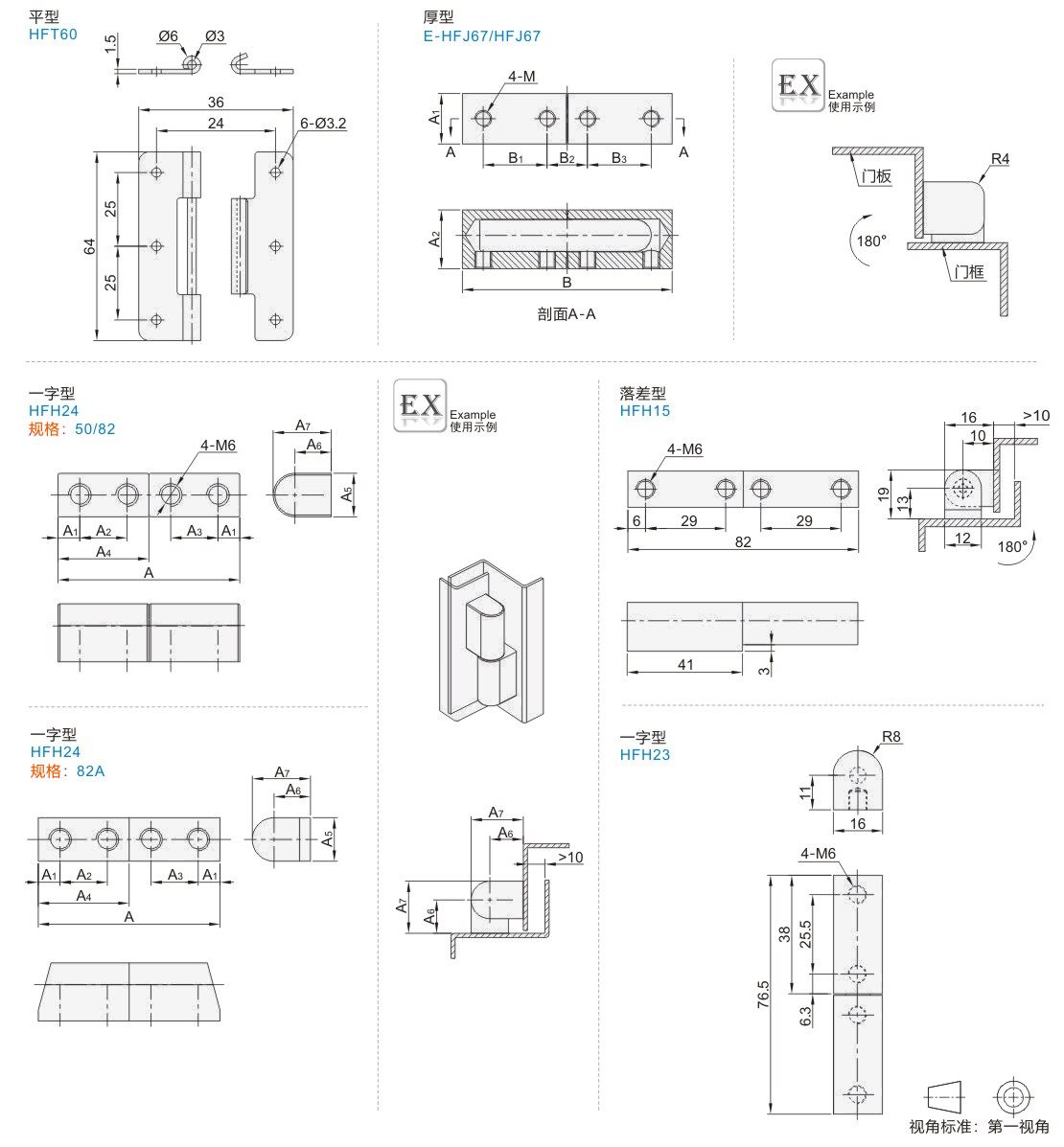

选型表

型号		A1	A2	B	B1	B2	B3	M	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A1	A2	B	B1	B2	B3	M	负载 (kg)	参考重量 (kg/pcs)
JT-QALXL	62	15	17.5	62.4	19	12	19	M5	38.5	0.0678
JT-QALXL	90	18	25	90	36	14	26	M6	38	0.28
JT-VQALXL	90	18	25	90	36	14	26	M6	30	0.1

容许负载为使用2个时的数值。

型号		A	A1	A2	A3	A4	A5	A6	A7	负载 (kg)	参考重量 (Kg/pcs）
代码	规格	A	A1	A2	A3	A4	A5	A6	A7	负载 (kg)	参考重量 (Kg/pcs）
JT-QAQUF	50	50	6	13	13	25	12	10	16	31.3	0.1
	82	82	6	29	29	41				39	0.061
	82A	82	6.3	28.5	28.5	41				37.8	0.08

容许负载为使用2个时的数值。

型号		负载 (kg)	参考重量 (kg/pcs)
代码	规格	负载 (kg)	参考重量 (kg/pcs)
JT-QAYXS	64	8	0.04
JT-QAQDO	82	39	0.061
JT-QAQUQ	76.5	20	0.15

容许负载为使用2个时的数值。
