三节式20系列工业滑轨

图片仅供参考

三节式20系列工业滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNBXQ	20	SPCC	环保镀锌(蓝白)	三节式 ● 全长伸展

注意：

下表所示的承重为抽屉侧滑轨伸出时滑轨中部的静载荷。

承载与重量仅供参考。

按根销售。

推荐螺钉：请使用M3扁头或M3圆头螺钉。

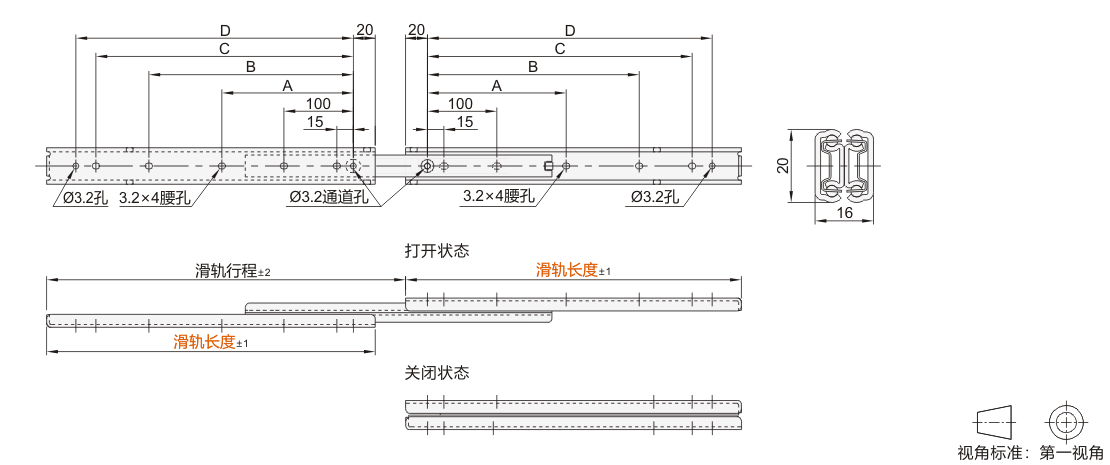

选型参数

选型表

型号		滑轨行程	A	B	C	D	承重(1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	承重(1副)	参考重量 (kg/pcs)
JT-HNBXQ	200	231	—	—	145	160	17kgf	0.202
	250	280		—	195	210	19kgf	0.256
	300	329		160	245	260	20kgf	0.304
	350	379		210	295	310	20kgf	0.358
	400	428		260	345	360	18.5kgf	0.419
	450	477	205	310	395	410	16kgf	0.463
	500	526	230	360	445	460	13kgf	0.505
	550	575	255	410	495	510	10kgf	0.578
