直柱型直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架 / 材质	密封圈 / 材质	使用温度环境	类型
JT-VIGNSD	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	短型
JT-VIGNDD	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	中型
JT-VIGNDU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	中型

产品特点
产品中级精度，价格对比怡合达标准型约为4折；
低摩擦、低噪音，耐久性好，空间占用小，相对于标准型长度尺寸（L）更短，适用于轴向方向的省空间设计：
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACONM90。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
如对防锈有要求，请优先选用镀镍产品！

选型参数

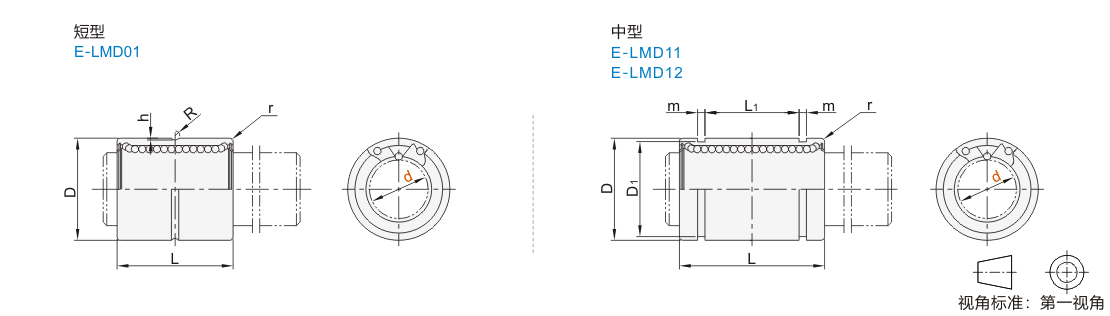

短型

型号			D		L		R	h	r	偏心 (max)	滚珠列数	基本额定负载(N)		重量 (g)
代码	d		D		L		R	h	r	偏心 (max)	滚珠列数	C(动)	Co(静)	重量 (g)
JT-VIGNSD	6	0 -0.011	12	0 -0.011	16	0 -0.2	1	0.3	0.4	0.012	4	103	154	7
	8		15		20		1	0.3				147	206	15
	10		19		25		1.2	0.4				278	343	26
	12		21	0 -0.013					0.8			335	443	29
	13		23									335	443	36
	16		28		30		1.5	0.5			5	491	725	60
	20	0 -0.012	32	0 -0.016	35		1.5	0.5		0.015	5	775	1078	82

1Kgf=9.81N

中型

型号			D			L		L1		m	D1	r	偏心 (max)	滚珠列数	基本额定负载(N)		静态允许力矩(N·m)	重量 (g)
代码	d		尺寸	JT-VIGNDD	JT-VIGNDU	L		L1		m	D1	r	偏心 (max)	滚珠列数	C(动)	Co(静)	静态允许力矩(N·m)	重量 (g)
JT-VIGNDD JT-VIGNDU	6	0 -0.012	12	0 -0.013	0 -0.018	29	0 -0.3	20	0 -0.5	1.1	11.5	0.4	0.015	4	206	307	1.4	12
	8		15	0 -0.013	0 -0.018	37		25		1.1	14.3				294	411	2.1	27
	10		19	0 -0.016	0 -0.021	47		30		1.3	18				555	686	4.35	49
	12		21			47		30		1.3	20	0.8			670	885	6	54
	16		28			56		35		1.6	27			5	981	1449	13	112
	20	0 -0.014	32	0 -0.019	0 -0.025	65		40	0 -0.6	1.6	30.5		0.020	5	1550	2156	18	152
	25		40			83		55		1.85	38	2		6	2158	3240	25	332
	30		45			90		71.3		1.85	42.5	2		6	2716	3674	42.7	422

1Kgf=9.81N

短型与标准型长度尺寸对比表

d	长度尺寸(L)
d	标准型	短型	差
6	19	16	-3
8	24	20	-4
10	29	25	-4
12	30		-5
13	32		-7
16	37	30	-7
20	42	35	-7

特点：长度尺寸（L）更短，适用于轴向方向的省空间设计。

中型与单衬/双衬型长度尺寸对比表

d	长度尺寸(L)
d	单衬型	中型	双衬型
6	19	29	35
8	24	37	45
10	29	47	55
12	30	47	57
16	37	56	70
20	42	65	80
25	59	83	112
30	64	90	123

特点：长度尺寸(L)介于单衬型与双衬型之间（约为单衬型长度的1.5倍）, 适用于无双衬型长度的省空间设计。
