还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2~11/0.01

安装部长度L(mm) *

0~22/1

定位部长度B(mm) *

2~20/0.1

导入部锥角长度E(mm) *

0.5~10/0.1

图片仅供参考

进给销带肩型内外螺纹直杆

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RGLSD	标准型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RGLDD	标准型 / 三角型	SKS3	淬火硬度58~61HRC	—
JT-RGLUD	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RGLQD	内螺纹型 / 三角型	SKS3	淬火硬度58~61HRC	—
JT-RGLFD	外螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RGLOD	外螺纹型 / 三角型	SKS3	淬火硬度58~61HRC	—
JT-RGLSU	标准型 / 圆型	SKS3	淬火硬度58~61HRC	镀硬铬,镀层厚度3~5µm
JT-RGLDU	标准型 / 三角型	SKS3	淬火硬度58~61HRC	镀硬铬,镀层厚度3~5µm
JT-RGLUU	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	镀硬铬,镀层厚度3~5µm
JT-RGLQU	内螺纹型 / 三角型	SKS3	淬火硬度58~61HRC	镀硬铬,镀层厚度3~5µm
JT-RGLFU	外螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	镀硬铬,镀层厚度3~5µm
JT-RGLOU	外螺纹型 / 三角型	SKS3	淬火硬度58~61HRC	镀硬铬,镀层厚度3~5µm
JT-RGLSO	标准型 / 圆型	SUS304	—	—
JT-RGLDO	标准型 / 三角型	SUS304	—	—
JT-RGLUO	内螺纹型 / 圆型	SUS304	—	—
JT-RGLQO	内螺纹型 / 三角型	SUS304	—	—
JT-RGLFO	外螺纹型 / 圆型	SUS304	—	—
JT-RGLOO	外螺纹型 / 三角型	SUS304	—	—
JT-RGLSX	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8µm
JT-RGLDX	标准型 / 三角型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8µm
JT-RGLUX	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8µm
JT-RGLQX	内螺纹型 / 三角型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8µm
JT-RGLFX	外螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8µm
JT-RGLOX	外螺纹型 / 三角型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8µm
JT-RGLSM	标准型 / 圆型	SUS440C	淬火硬度53~58HRC
JT-RGLDM	标准型 / 三角型	SUS440C	淬火硬度53~58HRC
JT-RGLUM	内螺纹型 / 圆型	SUS440C	淬火硬度53~58HRC
JT-RGLQM	内螺纹型 / 三角型	SUS440C	淬火硬度53~58HRC
JT-RGLFM	外螺纹型 / 圆型	SUS440C	淬火硬度53~58HRC
JT-RGLOM	外螺纹型 / 三角型	SUS440C	淬火硬度53~58HRC

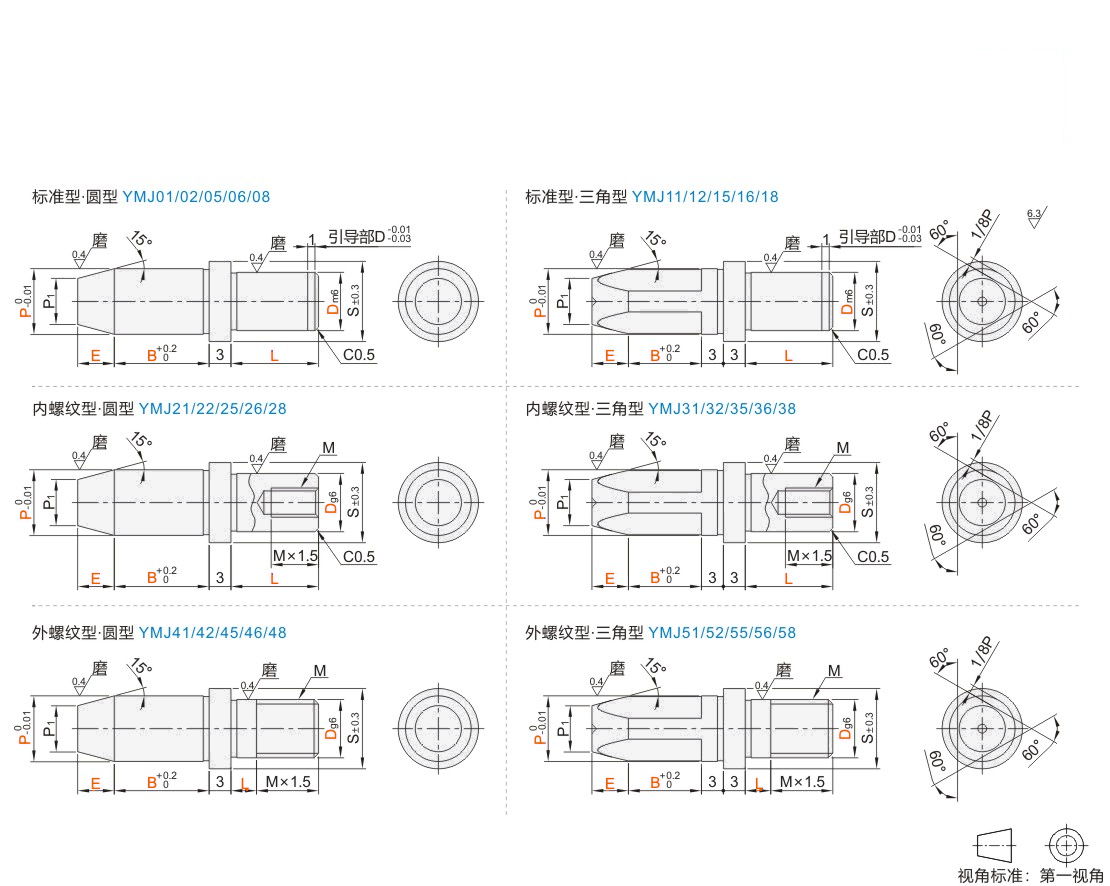

D	m6	g6
2·3	+0.008 +0.002	-0.002 -0.008
4~6	+0.012 +0.004	-0.004 -0.012
8~10	+0.015 +0.006	-0.005 -0.014

P₁=P-E*tan15*2
工艺孔加工条件：圆型:D·P·L·B≥4且P₁>3；三角型:D·P·L≥4且B≥1且P₁>3，(工艺孔详细尺寸见产品简介)
当L<2时，无L实际形状，为退刀槽形状，并按退刀槽标准加工(仅适用外螺纹型)。(即:螺纹长度+退刀槽=M×1.5+L)。

选型参数

选型表

型号		最小单位0.01	最小单位1	最小单位0.1		S	M
代码	D	P	L	B	E	S	M
标准型 JT-RGLSD JT-RGLDD JT-RGLSU JT-RGLDU JT-RGLSO JT-RGLDO JT-RGLSX JT-RGLDX JT-RGLSM JT-RGLDM	2	2.00~3.00	2~8	2.0~10.0	0.5~10.0	5	—
	3	2.00~5.00	3~8			6
	4	2.00~5.00	4~10			6
	5	3.00~7.00	5~12			8
	6	4.00~7.00	6~15	2.0~12.0		8
	8	5.00~9.00	8~18	2.0~15.0		11
	10	6.00~11.00	10~22	2.0~20.0		13
内螺纹型 JT-RGLUD JT-RGLQD JT-RGLUU JT-RGLQU JT-RGLUO JT-RGLQO JT-RGLUX JT-RGLQX JT-RGLUM JT-RGLQM	6	4.00~7.00	6~15	2.0~12.0	0.5~10.0	8	M3
	8	5.00~9.00	8~18	2.0~15.0		11	M4
	10	6.00~11.00	10~22	3.0~20.0		13	M5
外螺纹型 JT-RGLFD JT-RGLOD JT-RGLFU JT-RGLOU JT-RGLFO JT-RGLOO JT-RGLFX JT-RGLOX JT-RGLFM JT-RGLOM	3	2.00~5.00	0~15	2.0~10.0	0.5~10.0	6	M3
	4	2.00~5.00				6	M4
	5	3.00~7.00				8	M5
	6	4.00~7.00		2.0~12.0		8	M6
	8	5.00~9.00		2.0~15.0		11	M8
	10	6.00~11.00		2.0~20.0		13	M10

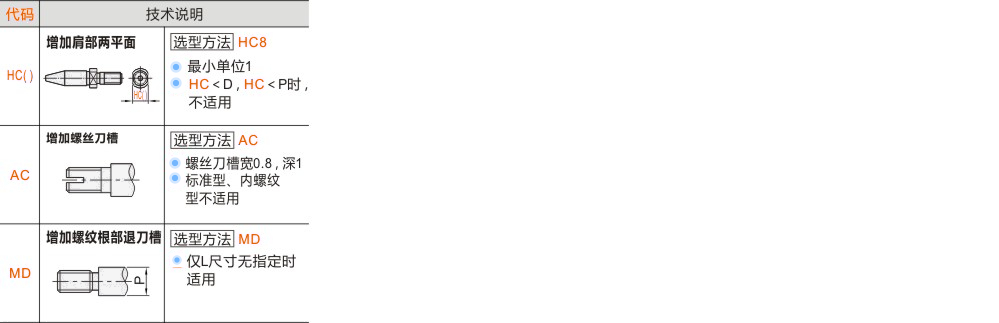

可选加工参数

暂未上传文档资料

进给销 带肩型 内外螺纹直杆
