还有0项未选择重置

选择代码

代码参数

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

7~92/1

台阶孔深度J(mm) *

2~42/0.1

左端台阶孔内径Q(mm) *

7~92/1

右端台阶孔内径R(mm) *

7~92/1

左端台阶孔深度S(mm) *

3~14/1

右端台阶孔深度T(mm) *

3~14/1

图片仅供参考

圆弧齿同步轮 S5M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	~~带轮类型~~	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	S5M100	10	5.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S5M100	10	5.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S5M100	10	5.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S5M150	15	5.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S5M150	15	5.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S5M150	15	5.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S5M250	25	5.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S5M250	25	5.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S5M250	25	5.0	铝合金	铝合金	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸	公差
3<X≤6	±0.1
6<X≤30	±0.2
30<X≤120	±0.3
120<X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
5	M3	M3×3
6~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~70	M10	M10×8

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120 °。

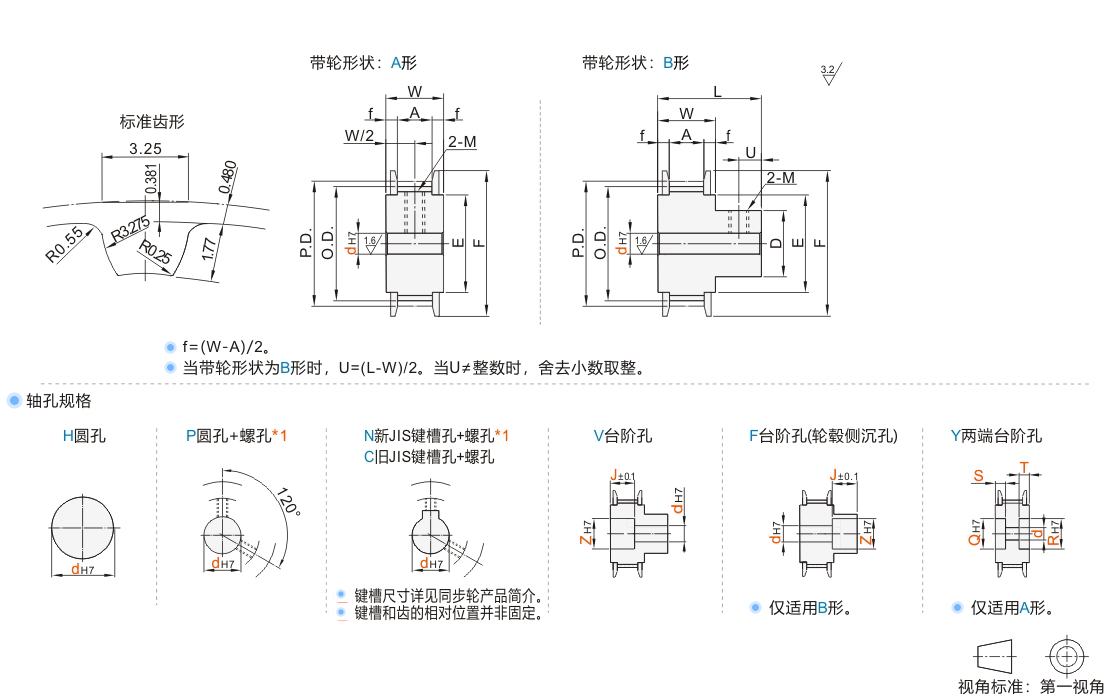

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O. D.	D	F	带轮公称宽度
				轴孔规格dH7(最小单位1)									轴孔V、F												A形					B形	Z(最小单位1)	J (最小单位0.1)
				代码	齿数	H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形										B形	Q∙R	S∙T	A	W	L		J (最小单位0.1)
JT-RVBXSD-S5M100 JT-RVBXSU-S5M100 JT-RVBXSQ-S5M100 JT-RVBXSD-S5M150 JT-RVBXSU-S5M150 JT-RVBXSQ-S5M150 JT-RVBXSD-S5M250 JT-RVBXSU-S5M250 JT-RVBXSQ-S5M250	14			A B	H P N C V F Y	5~12	5~10	8·10·10K	5~10	5~10	5~10	5~8	—	5~8	7~12	7~10	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0					7~12	3~14 S+T≤W-3	22.28	21.32	14	26	16	皮带宽度10 S5M100 A:11 W:16 L:28 皮带宽度15 S5M150 A:17 W:22 L:34 皮带宽度25 S5M250 A:27 W:32 L:44
	15	5~14	5~10			8·10·10K	5~12	5~12	5~11	5~8	5~9	7~14	—	7~11	7~14	23.87		22.91	15	28	18
	16	5~16	5~12			8~12	5~14	5~14	5~13	5~10	8	5~11	7~16	7~13	7~16	25.46		24.5	17	32	20
	18	6~18	6~12			8~12	6~16	6~16	6~15	6~11	8·10·10K	6~13	8~18	8~15	8~18	28.65		27.69	19	33	22
	19	6~20	6~16			8~16	6~18	6~18	6~15	6~11	8·10·10K	6~13	8~20	8~15	8~20	30.24		29.28		36	24
	20	6~20	6~16			8~16	6~18	6~18	6~15	6~11	8·10·10K	6~13	8~20	8~15	8~20	31.83		30.87		36	24
	22	7~23	7~18			8~18	7~21	7~21	7~20	7~16	8~12	7~18	9~23	9~20	9~23	35.01		34.05	24	40	27
	24	7~26	7~20			8~20	7~24	7~24	7~23	7~17	8~13	7~21	9~26	9~23	9~26	38.2		37.24	27	45	30
	25	7~26	7~20			8~20	7~24	7~24	7~23	7~17	8~15	7~21	9~26	9~23	9~26	39.79		38.83	27	45	30
	26	8~31	8~23			8~22	8~29	8~29	8~27	8~21	8~17	8~25	10~31	10~27	10~31	41.38		40.42	31	48	35
	28	8~31	8~24			8~24	8~29	8~29	8~28	8~22	8~18	8~26	10~31	10~28	10~31	44.56		43.6	32	48	35
	30	10~32	10~26			10~26	10~30	10~30	10~29	10~23	10~18	10~27	12~32	12~29	12~32	47.75		46.79	33	52	36
	32	10~36	10~28			10~28	10~34	10~34	10~33	10~27	10~22	10~31	12~36	12~33	12~36	50.93		49.97	37	55	40
	34	10~41	10~33			10~33	10~39	10~39	10~36	10~30	10~25	10~34	12~41	12~36	12~41	54.11		53.15	40	61	45
	36	10~41	10~33			10~33	10~39	10~39	10~36	10~30	10~25	10~34	12~41	12~36	12~41	57.3		56.34	40	61	45
	40	10~46	10~38			10~38	10~44	10~44	10~43	10~35	10~28	10~41	12~46	12~43	12~46	63.66		62.7	47	67	50
	44	12~54	12~42			12~40	12~52	12~52	12~46	12~38	12~32	12~44	14~54	14~46	14~54	70.03		69.JT-VMPSLCSFZMPNZFZ	50	74	58
	48	12~59	12~45			12~40	12~57	12~57	12~56	12~45	12~40	12~54	14~59	14~56	14~59	76.39		75.43	60	83	63
	50	12~63	12~50			12~43	12~61	12~61	12~59	12~47	12~43	12~57	14~63	14~59	14~63	79.58		78.62	63	87	67
	60	12~76	12~50			12~45	12~74	12~74	12~71	12~50	12~50	12~69	14~76	14~71	14~76	95.49		94.53	75	99	80
	72	12~85	12~70			12~55	12~83	12~83	12~80	12~70	12~55	12~84	14~92	14~86	14~92	114.59		113.63	90	119	100

轴孔规格 H、V、F 时，无螺孔。孔径 9 不适用轴孔规格 N。孔径 6.35、9.525仅适用轴孔规格 H、P、V、F。

孔径 8、9、10K、11、13、14、17、21～29、31、32、46～49、51～55 不适用轴孔规格 C。

“可选加工” 见同步轮产品简介。选购 JS 键槽孔 + 螺孔的轴孔直径 10 时，键槽尺寸可选择 N-d10 或 N-d10K (请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

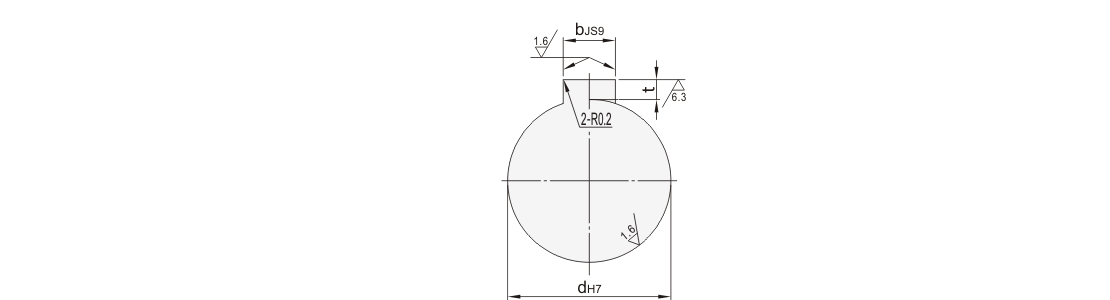

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

可选加工参数
