丝杠轴径 *

导程 *

长度L(mm) *

200~2000/1

固定端连接位长度F(mm) *

20~36/1

固定端连接位外径P(mm) *

8~12/1

压轧滚珠丝杠紧凑螺帽型 C10精度

图片仅供参考

压轧滚珠丝杠紧凑螺帽型 C10精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMCUG	C10	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	紧凑螺帽型 ● 压轧
JT-IMCQG	C5	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	紧凑螺帽型 ● 研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

P公差

P	公差
8~10	0 -0.009
11~12	0 -0.011

选型参数

选型表

型号			最小单位1			Y	A	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN

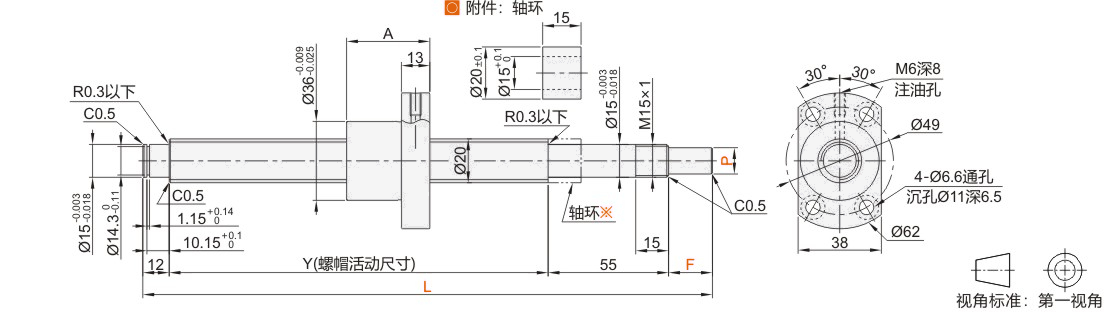

JT-IMCUG JT-IMCQG	20	5	200~2000	20~36	8~12	L-(67+F)	38	3.175	17.25	右旋	4圈1列	0.1以下	6.6	14.05
JT-IMCUG JT-IMCQG	20	10	200~2000	20~36	8~12	L-(67+F)	58.5	3.175	17.25	右旋	4圈1列	0.15以下	6.53	13.93

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMCUG JT-IMCQG	20	5 10	圆法兰	JT-IVXSD-15（请在怡合达网站搜索查看）	JT-IVXDD-15（请在怡合达网站搜索查看）
JT-IMCUG JT-IMCQG	20	5 10	方形	JT-IVXFD-15（请在怡合达网站搜索查看）	JT-IVXQD-15（请在怡合达网站搜索查看）

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMCUG JT-IMCQG	20	5	JT-IAADD JT-IAADU JT-IAADX	2005C
JT-IMCUG JT-IMCQG	20	10	JT-IAADD JT-IAADU JT-IAADX	2010C

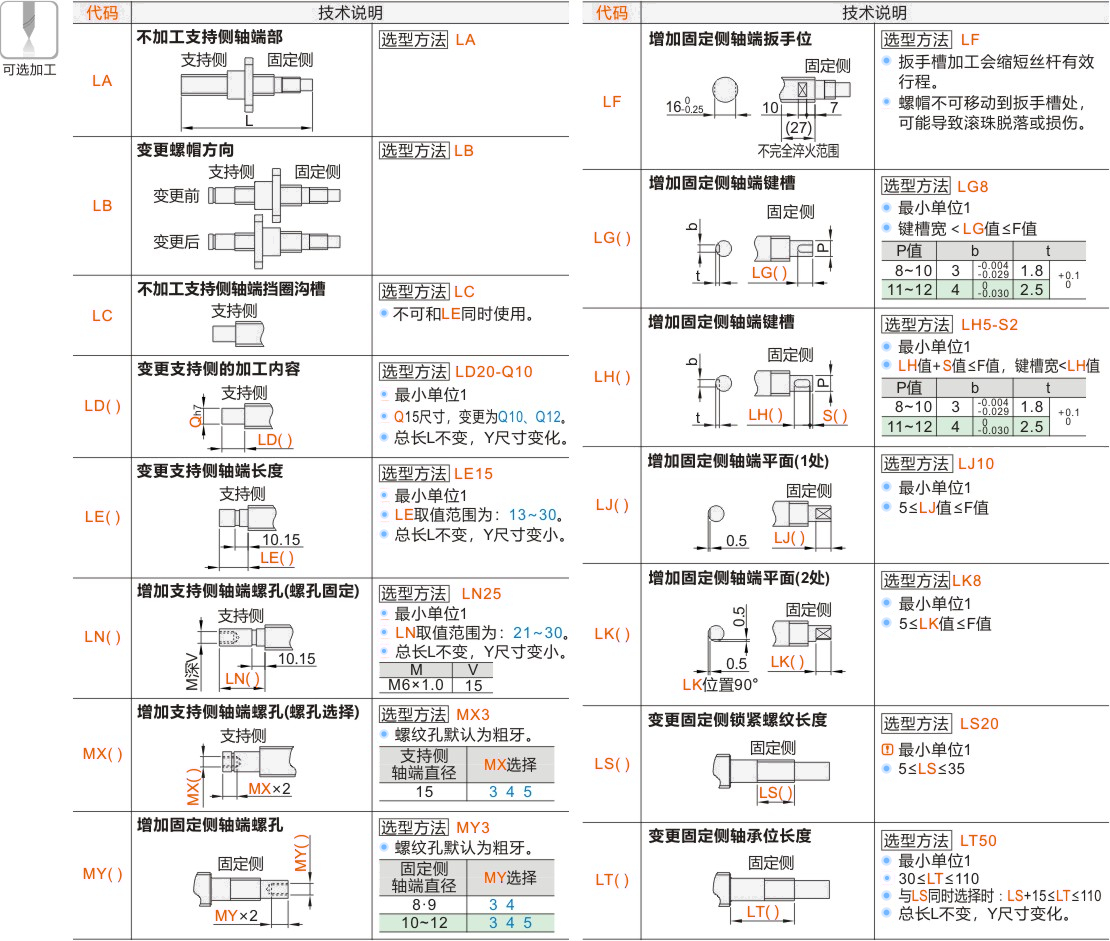

可选加工参数
