外径D(mm) *

圆锥定位销

图片仅供参考

圆锥定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-ROAMSD	SKD11	56-60HRC	内安装型 ● 加长型
JT-ROAMSU	SKD11	56-60HRC	内安装型 ● 短型
JT-ROAMSQ	SKD11	56-60HRC	外安装型 ● 加长型

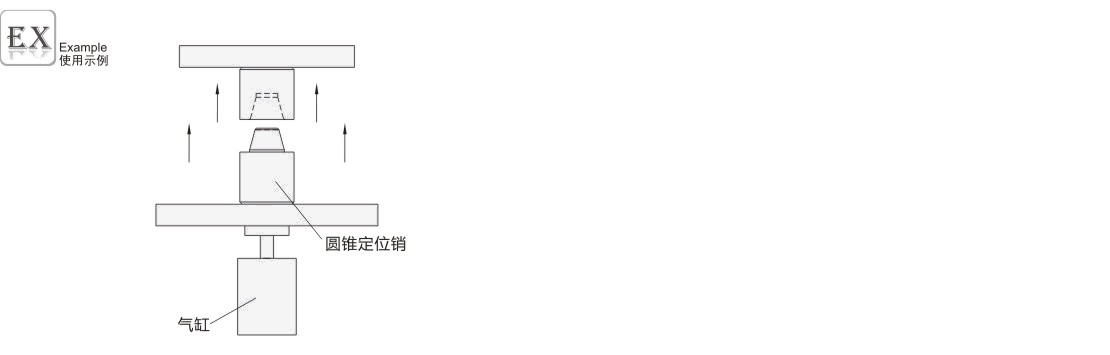

特点：
● 组装后长度公差仍可保证±0.02；
● 将锥形凸块块安装在固定侧，凹形块安装在移动侧，多次往复运动且重复定位精度较高；
● 使用圆锥定位销进行定位，其接触面积较小，对治具的维护以及清扫非常方便。

选型参数

选型表

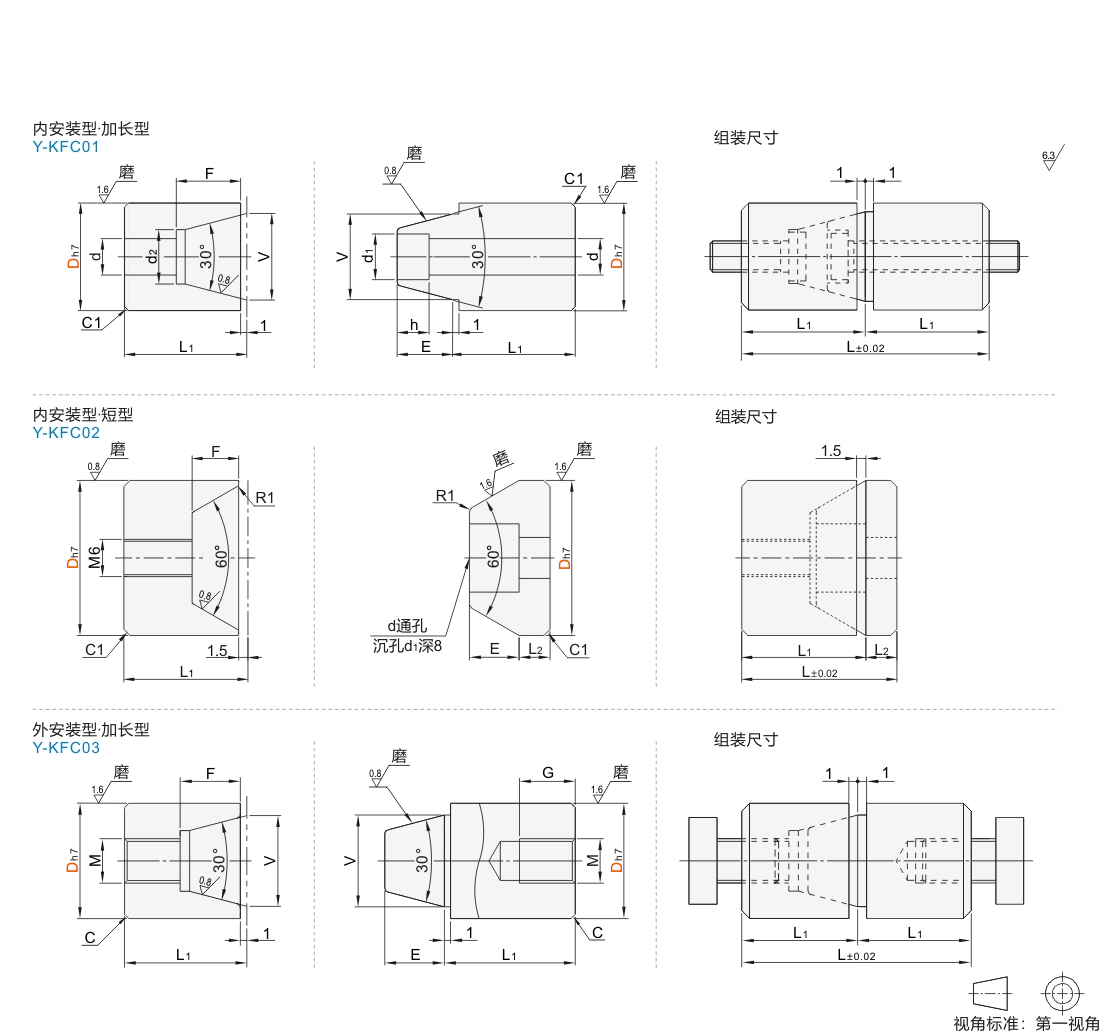

内安装型·加长型

型号			L	L1	F	V	E	d1	d	d2	h	适用螺钉
代码	Dh7		L	L1	F	V	E	d1	d	d2	h	适用螺钉
JT-ROAMSD	20	0 -0.021	44	22	16	16	7.5	8	4.5	10	5	M4
	25		50	25	19	20	8.5	11	6.6	13.5	7	M6
	30		60	30	23	25	11.5	14	9	17	9	M8

内安装型·短型

型号			L	L1	L2	E	F	d	d1	适用螺钉
代码	Dh7		L	L1	L2	E	F	d	d1	适用螺钉
JT-ROAMSU	25	0 -0.021	25	20	5	8	7.5	6.6	11	M6

外安装型·加长型

型号			L	L1	G	F	V	E	M	C
代码	Dh7		L	L1	G	F	V	E	M	C
JT-ROAMSQ	12	0 -0.018	32	16	8	7	8	4.5	M4	0.5
	12C		24	12	5		8	4.5	M4
	16		32	16	10		10	5.5	M5
	16C		26	13	7		10	5.5	M5
	20	0 -0.021	44	22	12	11	12	7.5	M6	1
	20C		36	18	8	11	12	7.5	M6
	25		50	25	16	12	16	9.5	M8
	25C		42	21	12	12	16	9.5	M8
	30		60	30	20	14	20	11.5	M10
	30C		50	25	15	14	20	11.5	M10
