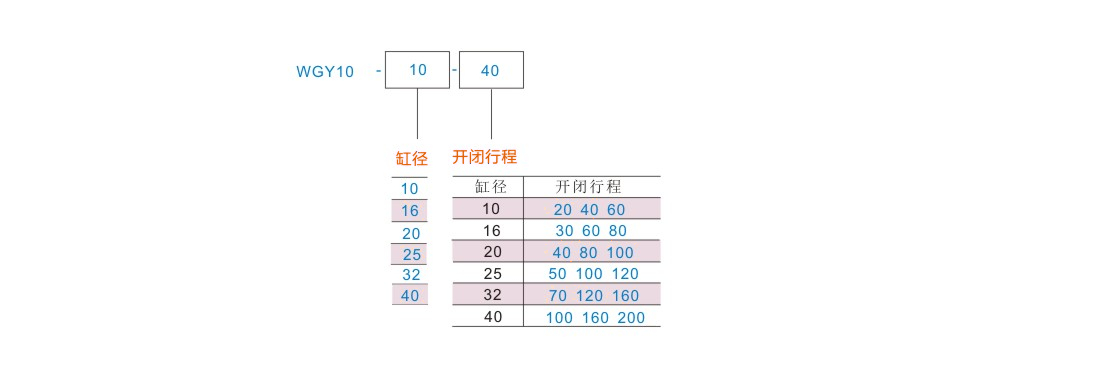

选择代码

选型参数

缸径 *

开闭行程 *

平行开闭型气爪二爪

图片仅供参考

平行开闭型气爪二爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径(mm)	动作方式	使用流体	最高使用压力（MPa）	最低使用压力（MPa）	环境及流体温度	给油	有效夹持力(N) 压力0.5MPa时
10	双作用	空气	0.6	0.2	无磁性开关：-10~60℃(未冻结时)	不需要	14
16	双作用	空气	0.6	0.2	无磁性开关：-10~60℃(未冻结时)	不需要	45
20	双作用	空气	0.6	0.2	无磁性开关：-10~60℃(未冻结时)	不需要	74
25	双作用	空气	0.6	0.2	无磁性开关：-10~60℃(未冻结时)	不需要	131
32	双作用	空气	0.6	0.2	无磁性开关：-10~60℃(未冻结时)	不需要	228
40	双作用	空气	0.6	0.2	无磁性开关：-10~60℃(未冻结时)	不需要	396

配套推荐购买磁性开关型号：WHS13。

所有缸径默认都带有磁环。

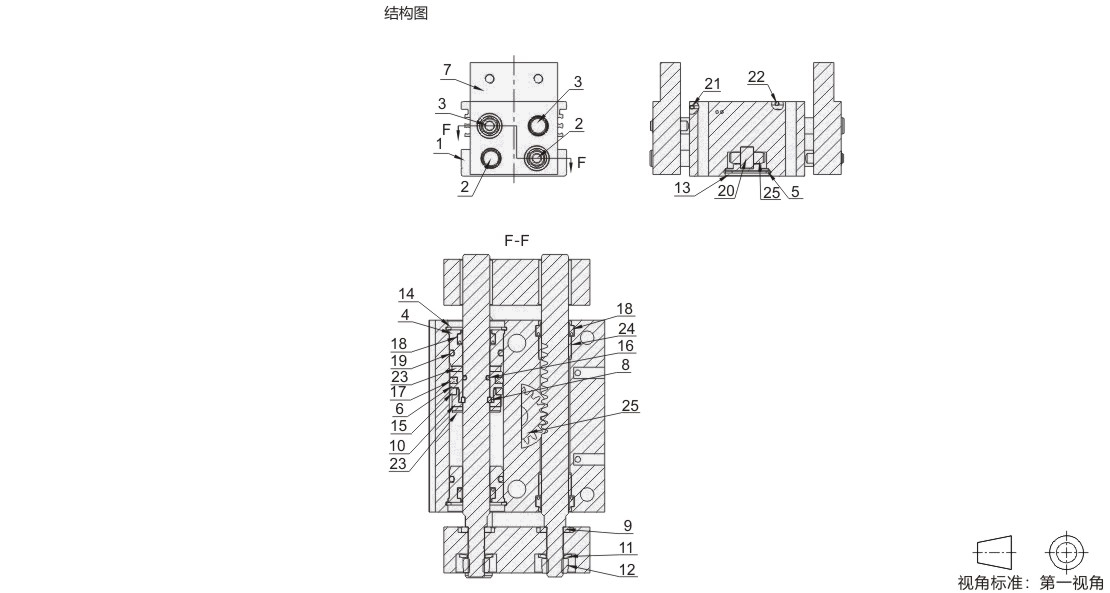

结构图

主要零件及材质表

序号	名称	材质
1	缸体	铝合金
2	齿条杆	不锈钢
3	活塞杆	S45C
4	前盖	铝合金
5	齿轮盖	不锈钢
6	活塞	铝合金
7	挡板	铝合金
8	定位圈	易车铁
9	垫片	不锈钢
10	活塞并紧螺母	铝合金
11	蝶型弹垫	锰钢
12	防松螺母	普通碳钢
13	内卡簧	弹簧钢
14	内卡簧	弹簧钢
15	磁铁	烧结钕铁硼
16	O型圈	丁腈橡胶
17	双O型	丁腈橡胶
18	带帽防尘	丁腈橡胶
19	O型圈	丁腈橡胶
20	销钉	轴承钢
21	钢珠	不锈钢
22	钢珠	不锈钢
23	环型缓冲垫	牛筋
24	复合铜套	复合铜基合金
25	齿轮	轴承钢

气缸行程频率对照表

型号	缸径(mm)	行程(mm)	最高使用频率（c.p.m）
型号	缸径(mm)	行程(mm)	最高使用频率（c.p.m）	JT-USRDS	10	20	60
40	40
60	40
16	30	60
	60	40
	80	40
20	40	60
	80	40
	100	40
25	50	60
	100	40
	120	40
32	70	30
	120	20
	160	20
40	100	30
	160	20
	200	20

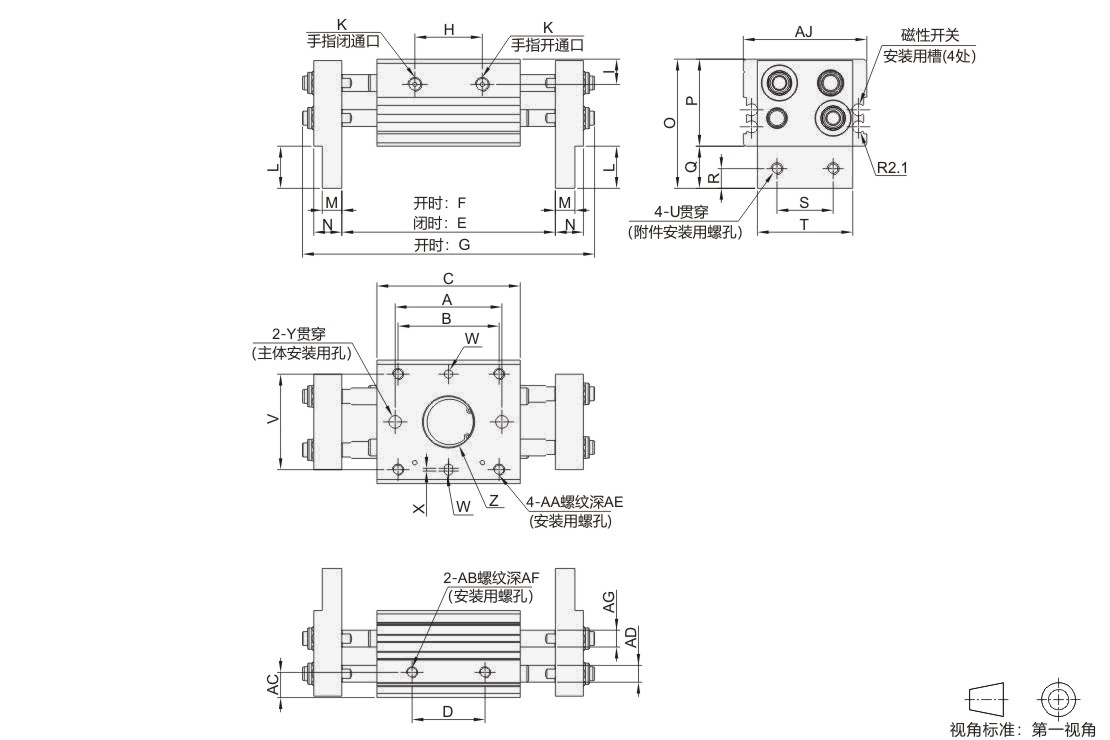

缸径	行程	A	B	C	D	E	F	G	H	I	K	L	M	N	O	P	Q	R	S
10	20	38	36	51	26	56	76	104	24	9	M5×0.8	15	7	10	46	31	15	7	20
	40	54	52	67	42	78	118	146	39
	60	72	70	85	60	96	156	184	57
16	30	40	45	60	28	68	98	129	26	10		19	9	13	58	39	19	8	25
	60	70	75	90	58	110	170	201	50
	80	90	95	110	78	130	210	241	70
20	40	54	58	71	38	82	122	159	32	11		24	12.5	17	70	46	24	10	30
	80	96	100	113	80	142	222	259	68
	100	116	120	133	100	162	262	299	88
25	50	66	70	88	48	100	150	201	38	16		29	14	21	81	52	29	12	40
	100	120	124	142	102	182	282	333	86
	120	138	142	160	120	200	320	371	104
32	70	—	86	110	60	150	220	274	56		G1/8	32	15	24	100	68	32	15	50
	120		134	158	108	198	318	372	104
	160		178	202	152	242	402	456	148
40	100		116	148	80	188	288	349	72	18		38	18	28	117	79	38	18	60
	160		174	206	138	246	406	467	130
	200		214	246	178	286	486	547	170

缸径	行程	T	U	V	W	X	Y	Z	AA	AE	AB	AF	AC	AD	AG	AJ
10	20	34	M4×0.7	34	Ø3深3	1	Ø4.5	Ø18 深1.5	M4×0.7	8	M4×0.7	5	9	Ø6	Ø6	44
	40
	60
16	30	43	M5×0.8	42	Ø3深3.5		Ø5.5	Ø23 深1.5	M5×0.8	10	M5×0.8	7	10	Ø8	Ø8	55
	60
	80
20	40	54	M6×1	52	Ø4深4.5		Ø6.6	Ø27 深1.5	M6×1	12	M6×1		11	Ø10	Ø10	65
	80
	100
25	50	64	M8×1.25	62	Ø4深4.5		Ø9	Ø32 深1.5	M8×1.25	16	M8×1.25		12.5	Ø12	Ø12	76
	100
	120
32	70	70	M10×1.5	64	Ø6深6.5		—	Ø35 深3	M8×1.25		M8×1.25	11	22	Ø14	Ø16	82
	120
	160
40	100	86	M12×1.75	76	Ø6深6.5			Ø40 深2.5	M10×1.5	20	M10×1.5	12	28	Ø16	Ø20	98
	160
	200
