选型参数

规格 *

方形丝杠支座组件（固定侧）

图片仅供参考

方形丝杠支座组件（固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ① ③ ⑥	材质 / ④	表面处理 / ① ③ ④ ⑥	类型
JT-VIVXFD	S45C	SUJ2	发黑	普通型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。

轴承已经封入适量锂皂基抗极压润滑脂。

使用经预压调整后的角接触球轴承、最适用于一般精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触球轴承	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺钉(附铜片)	2
⑥	支座用螺母	1
⑦	油封	2

选型参数

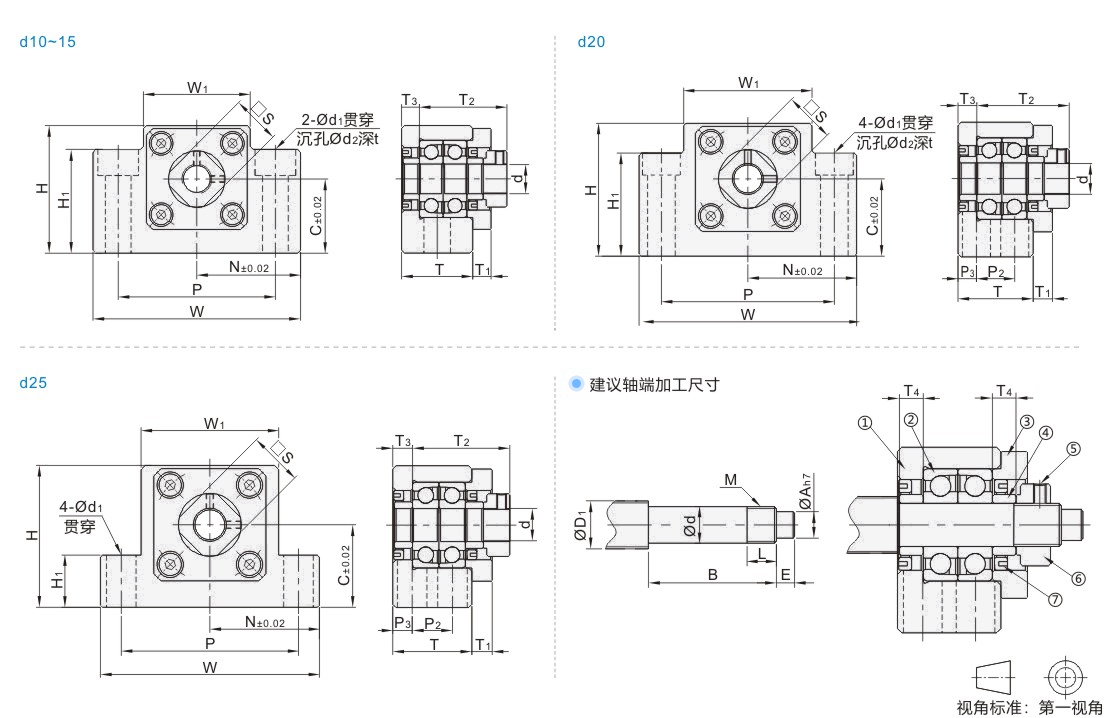

选型表

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	P2	P3	Ød1	Ød2	t	S	建议轴端加工尺寸
代码	规格																			搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																			ØD1	Ød		ØA	B	E	M	L	T4
JT-VIVXFD	10	10	24	6	29.5	6	70	43	25	36	35	52	35	—	—	9	14	11	16	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	11	5.5
	12	12	24		29.5	6	70	43	25	36	35	52	35			9	14	11	19	14/15/16	12	-0.006 -0.012	10	36	15	M12×P1.0	11	5.5
	15	15	25		36	5	80	49	30	41	40	60	40			11	17	15	22	18/20	15	-0.005 -0.014	12	49	20	M15×P1.0	13	10
	20	20	42	10	50	10	95	58	30	56	45	75	47.5	22	10		17	15	30	25/28/30	20	-0.005 -0.014	17	62	25	M20×P1.0	17	11
	25	25	48	13	60	14	105	68	35	66	25	85	52.5	30	9		—	—	35	30/32/36	25	-0.005 -0.014	22	75	18	M25×P1.5	22	15
