正交型支柱固定夹

图片仅供参考

正交型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNNSD	S45C	发黑	TAC01	方孔+圆孔
JT-PNNSU	S45C	喷细砂无电解镀镍	TAC21	方孔+圆孔
JT-PNNDD	A6063	黑色阳极氧化	TAC01	方孔+圆孔
JT-PNNDU	A6063	本色阳极氧化	TAC21	方孔+圆孔
JT-PNNUD	SUS304	—	TAC21	方孔+圆孔
JT-PNNFD	S45C	发黑	TAC01	方孔+方孔
JT-PNNFU	S45C	喷细砂无电解镀镍	TAC21	方孔+方孔
JT-PNNOD	A6063	黑色阳极氧化	TAC01	方孔+方孔
JT-PNNOU	A6063	本色阳极氧化	TAC21	方孔+方孔
JT-PNNXD	SUS304	—	TAC21	方孔+方孔

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D		JT-PNNSD/JT-PNNDD/JT-PNNFD/JT-PNNOD		JT-PNNSU/JT-PNNDU/JT-PNNUD/JT-PNNFU/JT-PNNOU/JT-PNNXD
10		对应代码 TAC01	M5×16 2个	对应代码 TAC21	M5×16 2个
12			M5×16 2个		M5×16 2个
15			M5×20 4个		M5×20 4个
20			M6×25 4个		M6×25 4个
25			M6×30 4个		M6×30 4个

D10·12规格时，仅中央有1处紧固螺栓，无N尺寸。
DD8/D1H7公差和垂直度均为开口槽加工前的公差。

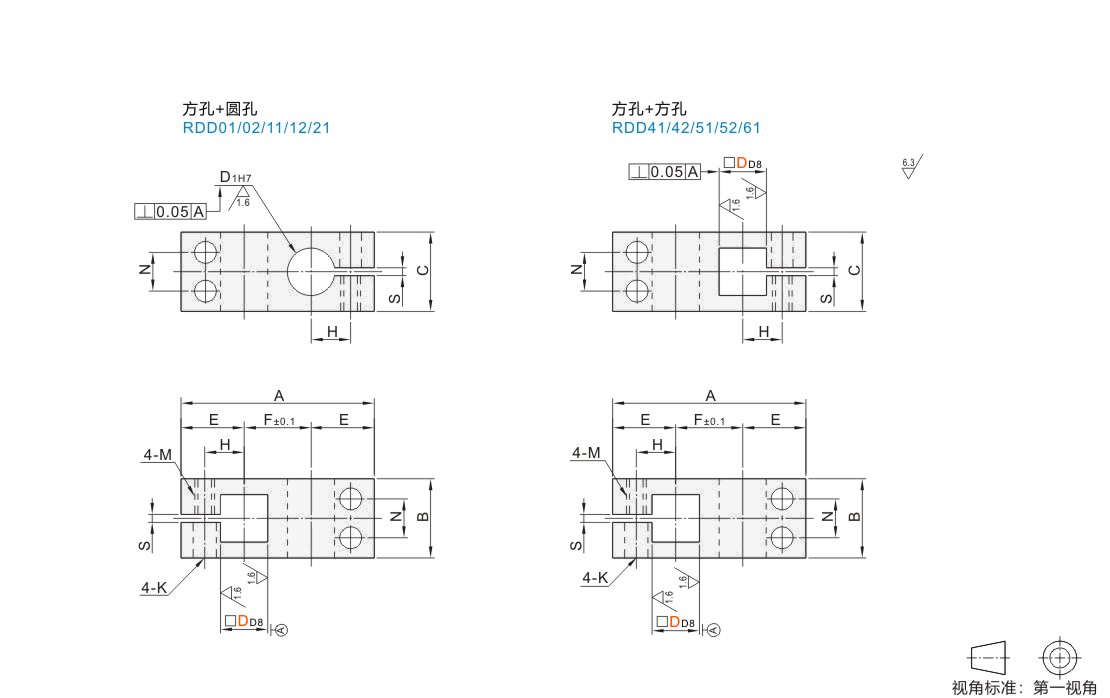

选型参数

选型表

型号			D1H7		A	B	C	E	F	H	N	M	K	S
代码	DD8		D1H7		A	B	C	E	F	H	N	M	K	S
方孔+圆孔方孔+方孔 JT-PNNSD JT-PNNFD JT-PNNSU JT-PNNFU JT-PNNDD JT-PNNOD JT-PNNDU JT-PNNOU JT-PNNUD JT-PNNXD	10	+0.077 +0.050	10	+0.015 0	45	16	16	15	15	9	—	M5	5.5	1.2~2.3
	12		12	+0.018 0	49	16	16	16	17	10	—
	15		15	+0.018 0	57	22	22	18	21	12	11
	20	+0.098 +0.065	20	+0.021 0	69	28	28	22	25	15	14	M6	6.6
	25	+0.098 +0.065	25	+0.021 0	83	32	32	25	33	18	16	M6	6.6
