圆弧齿同步轮 S3M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EBF01	S3M060	6	3.0	铝合金	铝合金	本色阳极氧化
EBF02	S3M060	6	3.0	铝合金	铝合金	黑色阳极氧化
EBF03	S3M060	6	3.0	铝合金	铝合金	喷砂镀镍
EBF12	S3M060	6	3.0	S45C	SPCC	发黑
EBF13	S3M060	6	3.0	S45C	SPCC	喷砂镀镍
EBF16	S3M060	6	3.0	SUS304	SUS304	—
EBF21	S3M100	10	3.0	铝合金	铝合金	本色阳极氧化
EBF22	S3M100	10	3.0	铝合金	铝合金	黑色阳极氧化
EBF23	S3M100	10	3.0	铝合金	铝合金	喷砂镀镍
EBF32	S3M100	10	3.0	S45C	SPCC	发黑
EBF33	S3M100	10	3.0	S45C	SPCC	喷砂镀镍
EBF36	S3M100	10	3.0	SUS304	SUS304	—
EBF41	S3M150	15	3.0	铝合金	铝合金	本色阳极氧化
EBF42	S3M150	15	3.0	铝合金	铝合金	黑色阳极氧化
EBF43	S3M150	15	3.0	铝合金	铝合金	喷砂镀镍
EBF52	S3M150	15	3.0	S45C	SPCC	发黑
EBF53	S3M150	15	3.0	S45C	SPCC	喷砂镀镍
EBF56	S3M150	15	3.0	SUS304	SUS304	—

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
4~5	M3	M3x3
6~17	M4	M4x3
18~33	M5	M5x4
34~46	M6	M6x5

选型参数

选型表

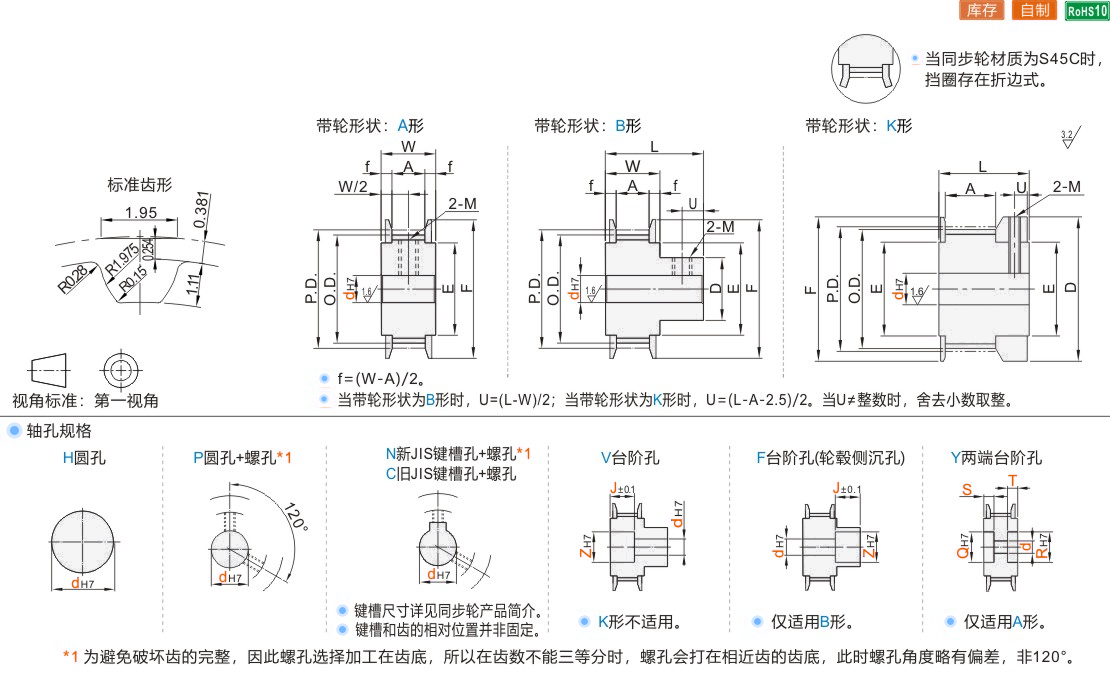

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形					B∙K形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
铝合金 JT-VXASD-S3M060 JT-VXASU-S3M060 JT-VXASQ-S3M060 JT-VXAUD-S3M100 JT-VXAUU-S3M100 JT-VXAUQ-S3M100 JT-VXAFD-S3M150 JT-VXAFU-S3M150 JT-VXAFQ-S3M150 S45C JT-VXADU-S3M060 JT-VXADQ-S3M060 JT-VXAQU-S3M100 JT-VXAQQ-S3M100 JT-VXAOU-S3M150 JT-VXAOQ-S3M150 SUS304 JT-VXADX-S3M060 JT-VXAQX-S3M100 JT-VXAOX-S3M150	14	A K	H P N C V F Y	4·5·6	4	—	4	4	4·5·6	4·5·6	—	—	6	—	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0	6	3~9 S+T≤W-3	13.37	12.61	16	16	10	皮带宽度6 S3M060 A:7 W:11 L:19 皮带宽度10 S3M100 A:11 W:15 L:23 皮带宽度15 S3M150 A:17 W:21 L:29
	15			4~7	4·5·6		4·5	4·5	4~7	4·5·6			6·7			6·7		14.32	13.56	18	18	11
	16			4~7	4·5·6		4·5	4·5	4~7	4~7			6·7			6·7		15.28	14.52	18	18	11
	18			4~9	4·5·6		4~7	4~7	4~9	4~8			6~9			6~9		17.19	16.43	20	20	13
	19			4~10	4·5·6		4~8	4~8	4~10	4~8			6~10			6~10		18.14	17.38	22	22	14
	20			4~10	4·5·6		4~8	4~8	4~10	4~8			6~10			6~10		19.10	18.34	22	22	14
	22			4~12	4~8		4~10	4~10	4~12	4~10			6~12			6~12		21.01	20.25	25	25	16
	24	A B		4~12	4~10		4~10	4~10	4~10	4~8		4~8	6~12	6~10		6~12		22.92	22.16	14	25	16
	25			4~14	4~11	8·10·11	4~12	4~12	4~12	4~10	8	6~10	6~14	8~12		6~14		23.87	23.11	16	28	18
	26			5~14	5~11	8·10·11	5~12	5~12	5~12	5~10	8	6~10	7~14	8~12		7~14		24.83	24.JT-VMPSLCSFZMPNZFZ	16	28	18
	28			5~16	5~13	8~13	5~14	5~14	5~14	5~10	8	6~12	7~16	8~14		7~16		26.74	25.98	18	30	20
	30			6~19	6~15	8~14	6~17	6~17	6~16	6~12	8~10	6~14	8~19	8~16		8~19		28.65	27.89	20	32	23
	32			6~21	6~17	8~16	6~19	6~19	6~16	6~12	8~10	6~14	8~21	8~16		8~21		30.56	29.80	20	35	25
	34			6~24	6~18	8~17	6~22	6~22	6~22	6~18	8~15	6~20	8~24	8~22		8~24		32.47	31.71	26	40	28
	36			6~24	6~18	8~17	6~22	6~22	6~22	6~18	8~15	6~20	8~24	8~22		8~24		34.38	33.62	26	40	28
	40			8~28	8~23	8~21	8~26	8~26	8~26	8~21	8~17	6~24	10~28	8~26		10~28		38.20	37.44	30	44	32
	44			8~32	8~26	8~24	8~30	8~30	8~28	8~23	8~18	8~26	10~30	10~28		10~30		42.02	41.25	32	48	36
	48			8~34	8~28	8~28	8~32	8~32	8~30	8~25	8~20	8~28	10~34	10~30		10~34		45.84	45.JT-VMPSLCSFZMPNZFZ	34	50	38
	50			8~36	8~30	8~30	8~34	8~34	8~30	8~25	8~20	8~28	10~36	10~30		10~36		47.75	46.98	34	52	40
	60			8~41	8~34	8~35	8~39	8~39	8~35	8~30	8~24	8~33	10~41	10~35		10~41		57.30	56.53	39	61	45
	72			8~54	8~46	8~45	8~52	8~52	8~46	8~38	8~33	8~44	10~54	10~46		10~54		68.75	67.99	50	74	58

选择轴孔规格H、V、F、Y时,无螺孔。孔径6.35、9.525仅适用轴孔规格H、P、V、F。孔径9不适用轴孔规格N。
孔径8、9、11、13、14、17、21~29、31、32不适用轴孔规格C。
“可选加工”见同步轮产品简介。选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
dH7 轴孔径·符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
