还有0项未选择重置

选择代码

代码参数

材质

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

6~94/1

台阶孔深度J(mm) *

2~26/0.1

左端台阶孔内径Q(mm) *

6~94/1

右端台阶孔内径R(mm) *

6~94/1

左端台阶孔深度S(mm) *

3~8/1

右端台阶孔深度T(mm) *

3~8/1

图片仅供参考

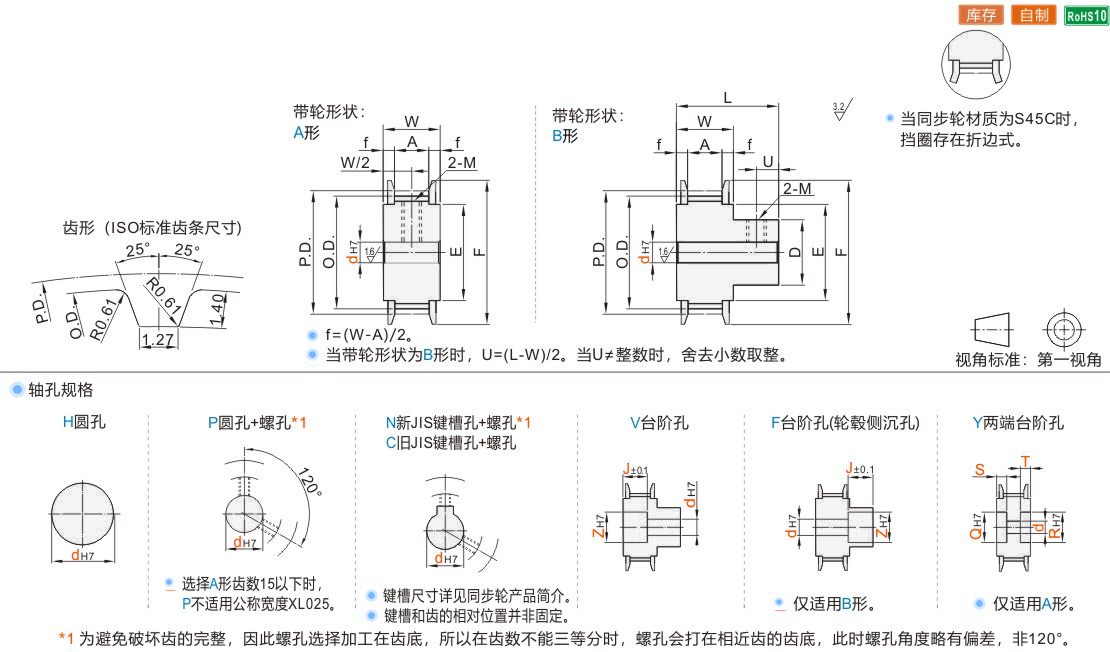

XL型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EAF01	XL025	6.4 (1/4inch)	5.08	铝合金	铝合金	本色阳极氧化
EAF02	XL025	6.4 (1/4inch)	5.08	铝合金	铝合金	黑色阳极氧化
EAF03	XL025	6.4 (1/4inch)	5.08	铝合金	铝合金	喷砂镀镍
EAF12	XL025	6.4 (1/4inch)	5.08	S45C	SPCC	发黑
EAF13	XL025	6.4 (1/4inch)	5.08	S45C	SPCC	喷砂镀镍
EAF16	XL025	6.4 (1/4inch)	5.08	SUS304	SUS304	—
EAF21	XL031	7.9 (5/16inch)	5.08	铝合金	铝合金	本色阳极氧化
EAF22	XL031	7.9 (5/16inch)	5.08	铝合金	铝合金	黑色阳极氧化
EAF23	XL031	7.9 (5/16inch)	5.08	铝合金	铝合金	喷砂镀镍
EAF26	XL031	7.9 (5/16inch)	5.08	SUS304	SUS304	—
EAF31	XL037	9.5 (3/8inch)	5.08	铝合金	铝合金	本色阳极氧化
EAF32	XL037	9.5 (3/8inch)	5.08	铝合金	铝合金	黑色阳极氧化
EAF33	XL037	9.5 (3/8inch)	5.08	铝合金	铝合金	喷砂镀镍
EAF42	XL037	9.5 (3/8inch)	5.08	S45C	SPCC	发黑
EAF43	XL037	9.5 (3/8inch)	5.08	S45C	SPCC	喷砂镀镍
EAF46	XL037	9.5 (3/8inch)	5.08	SUS304	SUS304	—
EAF51	XL050	12.7 (1/2inch)	5.08	铝合金	铝合金	本色阳极氧化
EAF52	XL050	12.7 (1/2inch)	5.08	铝合金	铝合金	黑色阳极氧化
EAF53	XL050	12.7 (1/2inch)	5.08	铝合金	铝合金	喷砂镀镍
EAF62	XL050	12.7 (1/2inch)	5.08	S45C	SPCC	发黑
EAF63	XL050	12.7 (1/2inch)	5.08	S45C	SPCC	喷砂镀镍
EAF66	XL050	12.7 (1/2inch)	5.08	SUS304	SUS304	—

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
4	M3	M3x3
5~12	M4	M4x3
12.7~17	M5	M5x4
18~35	M6	M6x5

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
铝合金 JT-VBASD-XL025 JT-VBASU-XL025 JT-VBASQ-XL025 JT-VBAUD-XL031 JT-VBAUU-XL031 JT-VBAUQ-XL031 JT-VBAQD-XL037 JT-VBAQU-XL037 JT-VBAQQ-XL037 JT-VBAOD-XL050 JT-VBAOU-XL050 JT-VBAOQ-XL050 S45C JT-VBADU-XL025 JT-VBADQ-XL025 JT-VBAFU-XL037 JT-VBAFQ-XL037 JT-VBAXU-XL050 JT-VBAXQ-XL050 SUS304 JT-VBADX-XL025 JT-VBAUX-XL031 JT-VBAFX-XL037 JT-VBAXX-XL050	10	A B	H P N C V F Y	4~8	—	—	4·5·6	4·5·6	4·5·6	5·6	—	4	6·7·8	6	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0	6~8	3~8 S+T≤W-3	16.17	15.66	10	24	12	皮带宽度6.4 XL025 A:7.5 W:12.5 L:21 皮带宽度7.9 XL031 A:9 W:14 L:23 皮带宽度9.5 XL037 A:11 W:16 L:25 皮带宽度12.7 XL050 A:14 W:19 L:28
	11			4~8	—		4·5·6	4·5·6	4·5·6	5·6		4	6·7·8	6		6~8		17.79	17.28	10	24	12
	12			4~11	4~8		4~9	4~9	4~9	5·6		4·5·6	6~11	6·7·8		6~11		19.40	18.90	12	25	15
	14			5~14	5~11	8	5~12	5~12	5~12	5~9	8	5~9	7~14	7~11		7~14		22.64	22.13	15	25	15
	15			5~16	5~12	8~10	5~14	5~14	5~14	5~11	8·10	5~11	7~16	7~13		7~16		24.26	23.75	17	32	20
	16			6~16	6~13	8~11	6~14	6~14	5~14	5~11	8·10	5~11	8~16	7~13		7~16		25.87	25.36	17	32	20
	18			6~20	6~16	8~14	6~18	6~18	6~18	5~13	8~13	6~15	8~20	8~17		8~20		29.11	28.60	21	36	24
	19			6~20	6~16	8~16	6~18	6~18	6~18	6~15	8~13	6~15	8~20	8~17		8~20		30.72	30.22	21	36	24
	20			8~23	8~18	8~16	8~21	8~21	8~21	8~15	8~15	8~18	10~23	10~20		10~23		32.34	31.83	24	40	27
	21			8~23	8~18	8~17	8~21	8~21	8~21	8~16	8~16	8~18	10~23	10~20		10~23		33.96	33.45	24	40	27
	22			8~26	8~22	8~18	8~24	8~24	8~22	8~17	8~18	8~20	10~26	10~22		10~26		35.57	35.JT-VMPSLCSFZMPNZFZ	26	45	30
	24			8~26	8~22	8~21	8~24	8~24	8~22	8~17	8~18	8~20	10~26	10~22		10~26		38.81	38.30	26	45	30
	25			8~31	8~25	8~22	8~29	8~29	8~26	8~20	8~19	8~24	10~31	10~26		10~31		40.43	39.92	30	48	35
	26			8~31	8~25	8~23	8~29	8~29	8~26	8~20	8~20	8~24	10~31	10~26		10~31		42.01	41.53	30	48	35
	28			8~36	8~31	8~25	8~34	8~34	8~31	8~25	8~20	8~29	10~36	10~31		10~36		45.28	44.77	35	55	40
	30			10~36	10~31	8~30	10~34	10~34	10~31	8~25	10~20	10~29	12~36	12~31		12~36		48.51	48.00	35	55	40
	32			10~41	10~35	8~32	10~39	10~39	10~36	10~30	10~25	10~34	12~41	12~36		12~41		51.74	51.24	40	61	45
	34			10~41	10~35	8~35	10~39	10~39	10~36	10~30	10~25	10~34	12~41	12~36		12~41		54.98	54.47		61	45
	36			10~46	10~35	8~35	10~44	10~44	10~36	10~30	10~25	10~34	12~46	12~36		12~46		58.21	57.70		67	50
	38			10~46	10~35	8~35	10~44	10~44	10~36	10~30	10~25	10~34	12~46	12~36		12~46		61.45	60.94		67	50
	40			10~54	10~35	8~35	10~52	10~52	10~36	10~30	10~25	10~34	12~54	12~36		12~54		64.68	64.17		74	58
	42			10~54	10~35	8~35	10~52	10~52	10~36	10~30	10~25	10~34	12~54	12~36		12~54		67.91	67.41		74	58
	44			10~56	10~35	8~35	10~54	10~54	10~36	10~30	10~25	10~34	12~56	12~36		12~56		71.15	70.64		80	60
	46			10~56	10~35	8~35	10~54	10~54	10~36	10~30	10~25	10~34	12~56	12~36		12~56		74.38	73.87		80	60
	48			10~63	10~35	8~35	10~61	10~61	10~36	10~30	10~25	10~34	12~63	12~36		12~63		77.62	77.11		87	67
	50			10~63	10~35	8~35	10~61	10~61	10~36	10~30	10~25	10~34	12~63	12~36		12~63		80.85	80.34		87	67
	60			10~76	10~35	8~35	10~75	10~75	10~36	10~30	10~25	10~34	12~77	12~36		12~77		97.01	96.51		104	84
	72			10~80	10~35	8~35	10~83	10~83	10~36	10~30	10~25	10~34	12~94	12~36		12~94		116.43	115.92		123	102

轴孔规格H、V、F、Y时，无螺孔.。孔径9不适用轴孔规格N。孔径6.35、9.525仅适用轴孔规格H、P、V、F。孔径8、9、11、13、14、17、21 ~29不适用轴孔规格C。
“可选加工 ”见同步轮产品简介。选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
dH7 轴孔径·符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

可选加工参数
