直线导轨 滑块法兰型

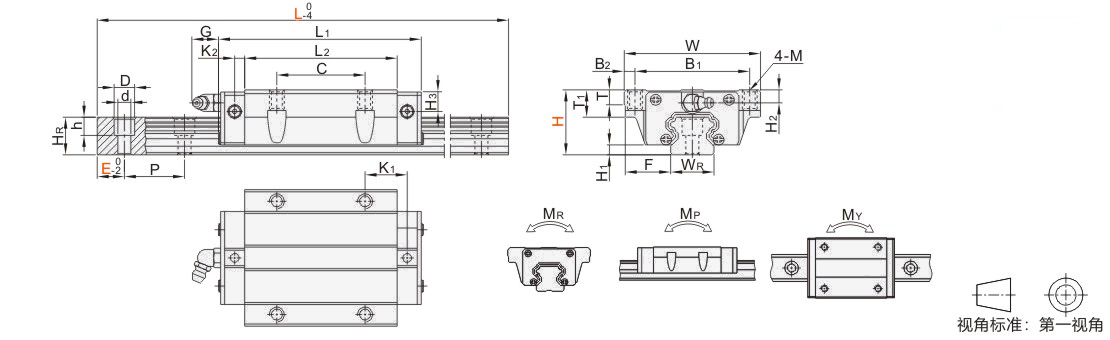

选型表

L尺寸选型需满足条件：H=24时，L≥B×80；H=30时，L≥B×90；H=36时，L≥B×100；H=42时，L≥B×120；H=48时，L≥B×130；H=60时，L≥B×160。
每个规格滑轨长度L最大可做到4000mm/条，长度L超过需拼接，有拼接需求可联系怡合达工作人员。
如有表面处理需求，请联系怡合达工作人员。
组合成品已调好预压和精度等级，如需单独购买滑轨、滑块请联系怡合达工作人员。
安装尺寸与其他品牌同规格产品相同，组合成品可以替换使用；各品牌滑轨和滑块不能互配，因此滑块和滑轨无法单独替换使用。

精度基准

组装高度H	24/30			36/42/48			60
精度等级	普通级	高级	精密级	普通级	高级	精密级	普通级	高级	精密级
高度H的容许尺寸误差	±0.1	±0.03	0 -0.03	±0.1	±0.04	0 -0.04	±0.1	±0.05	0 -0.05
宽度F的容许尺寸误差	±0.1	±0.03	0 -0.03	±0.1	±0.04	0 -0.04	±0.1	±0.05	0 -0.05
成对高度H的相互误差	0.02	0.01	0.006	0.02	0.015	0.007	0.03	0.015	0.007
成对宽度F的相互误差	0.02	0.01	0.006	0.03	0.015	0.007	0.03	0.02	0.01
滑块C面对滑轨A面的行走平行度	见行走平行精度表
滑块D面对滑轨B面的行走平行度

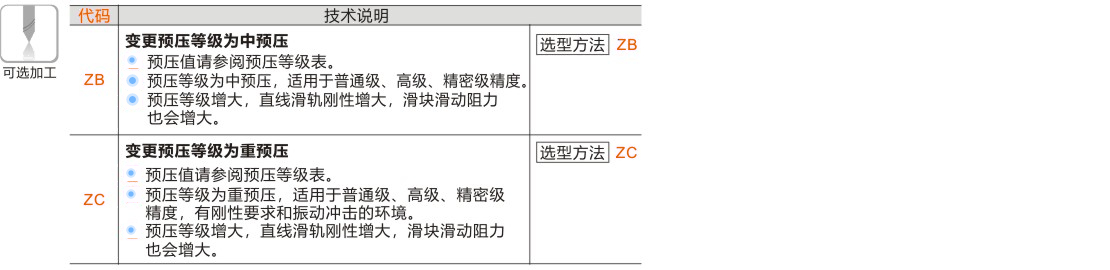

预压等级表

安装基座的肩部高度和圆角半径

H 组装高度	r1 滑轨肩部 最大圆角半径	r2 滑块肩部 最大倒角半径	h1 滑轨肩部 高度	h2 滑块肩部 高度	H2 滑块底部距 轨道底部高度
							24	0.5	0.5	3	4	4.3
30	0.5	0.5	3.5	5	4.6
36	1	1	5	5	5.5
42	1	1	5	5	5
48	1	1	6	6	7.5
60	1	1	8	8	9.5

行走平行度表

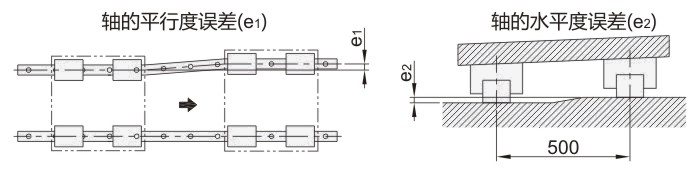

安装面的容许误差
    以下是对滚动阻力或寿命没有影响时安装面的容许误差值。

H 组装高度	轴的平行度误差(e1)(μm)			轴的水平度误差(e2)(μm)
	Z0(无预压)	ZB(中预压)	ZC(重预压)	Z0(无预压)	ZB(中预压)	ZC(重预压)
24	25	18	13	130	85	35
30	25	20	18	130	85	50
36	30	22	20	130	85	70
42	40	30	27	170	110	90
48	50	35	30	210	150	120
60	60	40	35	250	170	140
