暗式嵌入式后装拉手

图片仅供参考

暗式嵌入式后装拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔	背面形状	材质	表面处理/颜色	适用半导体行业	类型
JT-TBGQU	2内螺纹	平面	ZDC+ABS	镀镍	是	标准型
JT-TBGQQ	2内螺纹	平面	ABS	黑色	—	标准型
XAM35	2内螺纹	半弧形	ZDC+ABS	镀铬	是	标准型
XAM65	2内螺纹	半弧形	ZDC+ABS	烤漆(银色)	—	标准型
XAM75	2内螺纹	半弧形	SUS304+ABS	抛光	—	标准型
JT-TBGQG	2内螺纹	异形	ZDC	镀白青铜	—	标准型

选型参数

JT-TBGQU

型号		适用板厚	参考重量 ( kg/pcs)	建议使用螺钉十字槽圆头自攻螺钉
代码	A	适用板厚	参考重量 ( kg/pcs)	建议使用螺钉十字槽圆头自攻螺钉
JT-TBGQU	164	0.5~3.5	0.19	M4×8

JT-TBGQQ

型号		适用板厚	参考重量 ( kg/pcs)
代码	A	适用板厚	参考重量 ( kg/pcs)
JT-TBGQQ	123	1.0~1.8	0.04
	123A	1.8~3.3
	123B	3.3~4.8
	123C	4.8~6.3

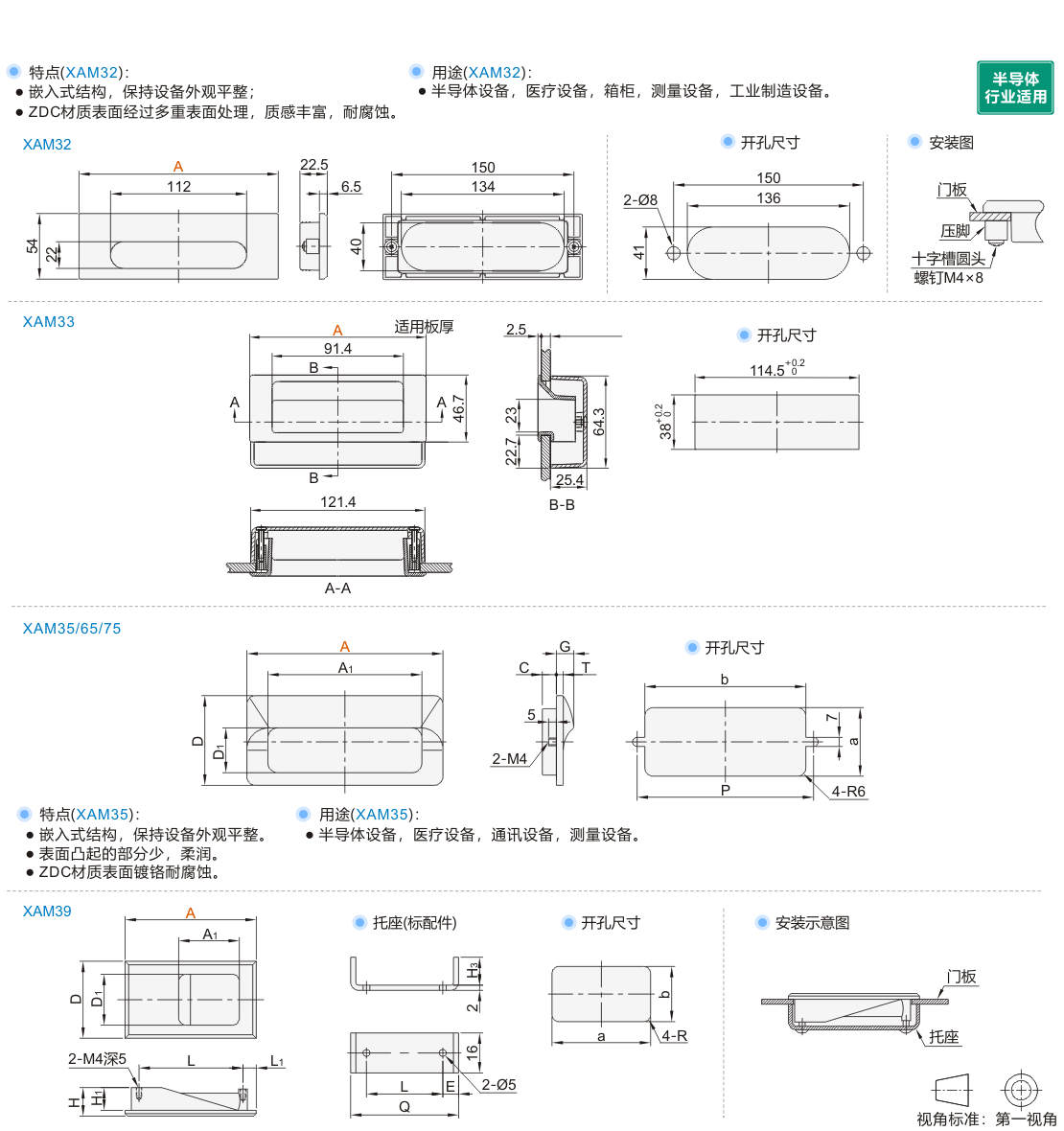

XAM35、XAM65、XAM75

型号		A1	D	D1	C	G	T	开孔尺寸			参考重量 (kg/pcs)
代码	A	A1	D	D1	C	G	T	P	a	b	参考重量 (kg/pcs)
XAM35 XAM65 XAM75	110	82	50	23	7.5	12.5	5	96	36	90	0.15
XAM35 XAM65 XAM75	140	108	64	32	7.5	12.5	5	126	48	116	0.22

JT-TBGQG

型号		A1	D	D1	H	H1	L1	托座				开孔尺寸			参考重量 (kg/pcs)
代码	A	A1	D	D1	H	H1	L1	L	E	Q	H3	a	b	R	参考重量 (kg/pcs)
JT-TBGQG	55	31.5	40	31.5	15.5	12.5	16	32	7	55	13.5	46	35	2	0.035
JT-TBGQG	80	42	50	40	18	14	10	60	10	80	13.9	70	44	3	0.085
