福马水平调节脚轮平底活动型

图片仅供参考

福马水平调节脚轮平底活动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MSFDS	平底活动型	带中心调整块	SPCC	黑色电泳	—	DA	尼龙	黑色	深沟球轴承
JT-MSFDS	平底活动型	带中心调整块	SPCC	黑色电泳	—	DE	尼龙	黑色	—
JT-MSFDU	平底活动型	带中心调整块	铝合金	白色喷涂	—	DA	尼龙	黑色	深沟球轴承
JT-MSFDU	平底活动型	带中心调整块	铝合金	白色喷涂	—	DE	尼龙	黑色	—
JT-MSFDQ	平底活动型	带中心调整块	铝合金	白色喷涂	五金边刹	DA	尼龙	黑色	深沟球轴承
JT-MSFDQ	平底活动型	带中心调整块	铝合金	白色喷涂	五金边刹	DE	尼龙	黑色	—
JT-MSFUS	丝杆活动型	带中心调整块	SPCC	黑色电泳	—	DA	尼龙	黑色	深沟球轴承
JT-MSFUS	丝杆活动型	带中心调整块	SPCC	黑色电泳	—	DE	尼龙	黑色	—
JT-MSFUD	丝杆活动型	带中心调整块	SPCC	镀锌	—	DA	尼龙	黑色	深沟球轴承
JT-MSFUD	丝杆活动型	带中心调整块	SPCC	镀锌	—	DE	尼龙	黑色	—
JT-MSFUU	丝杆活动型	带中心调整块	铝合金	白色喷涂	—	DA	尼龙	黑色	深沟球轴承
JT-MSFUU	丝杆活动型	带中心调整块	铝合金	白色喷涂	—	DE	尼龙	黑色	—
JT-MSFUQ	丝杆活动型	带中心调整块	铝合金	白色喷涂	五金边刹	DA	尼龙	黑色	深沟球轴承
JT-MSFUQ	丝杆活动型	带中心调整块	铝合金	白色喷涂	五金边刹	DE	尼龙	黑色	—

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

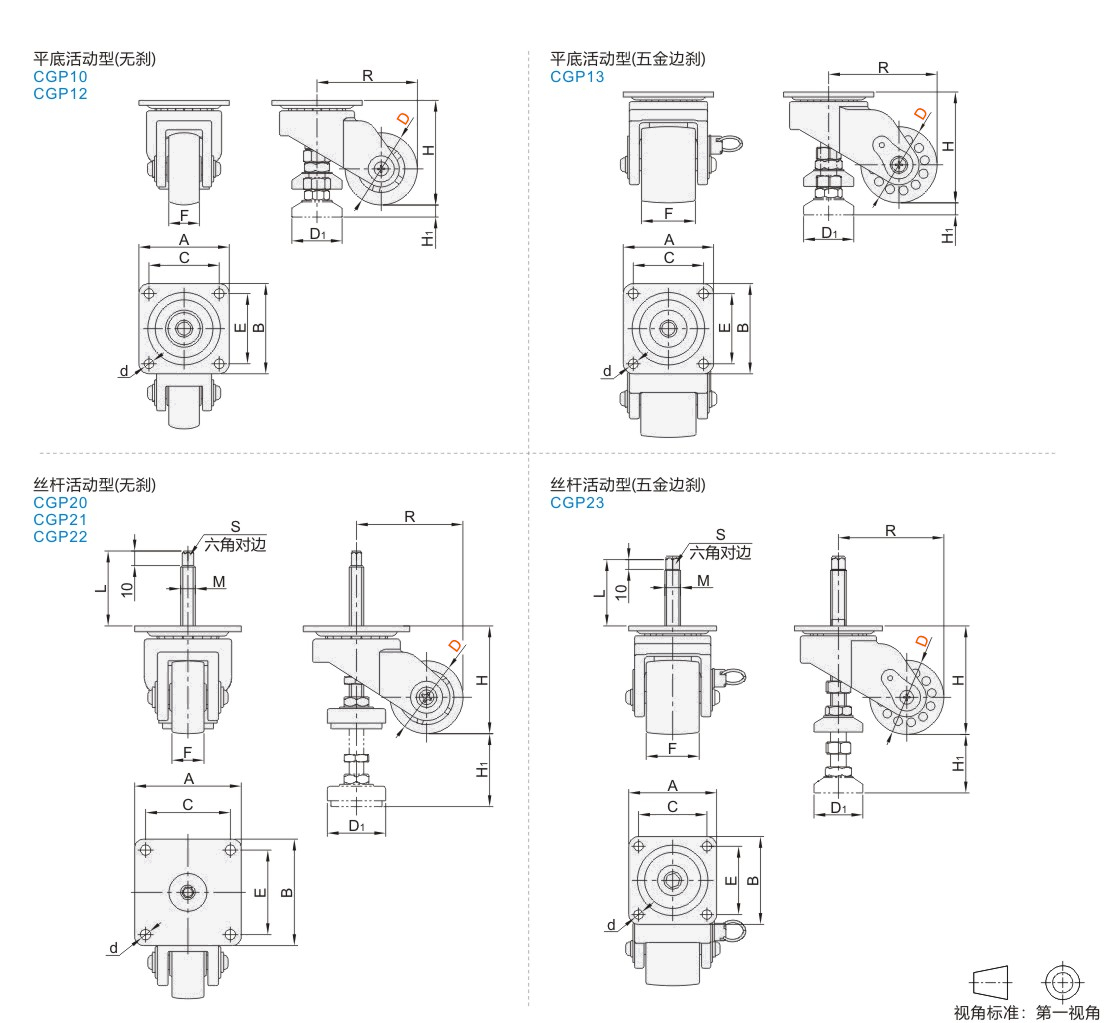

选型参数

丝杆活动型

型号			轮部代号	H		H1	F		M	L		S		A	B		C		E	D1	d		R	t	容许载荷（kg）	参考重量（kg）
代码	D		轮部代号	H		H1	F		M	L		S		A	B		C		E	D1	d		R	t	容许载荷（kg）	参考重量（kg）
JT-MSFUS JT-MSFUD	50		DE	75		50	22		10	44.7		7		73	73		58		58	38	7		73	4	140	0.58
	72		DE	105.2		60	31		16	71.5		11		90	90		70		70	50	9.5		100	5	470	1.62
	76		DA	111.4			55			65.3													110		670	1.97
JT-MSFUQ	76		DA	110			55			69.1													110		800	1.94
JT-MSFUU	50		DE	73.3		50	22		10	52		7		73	73		58		58	40	7		73	4	150	0.69
	72		DE	103.5		60	31		16	79.3		11		90	90		70		70	50	9.5		100	5	600	1.44
	76		DA	110		60	55		16	69.1		11		90	90		70		70	50	9.5		110	5	800	1.85

平底活动型

型号			轮部代号	H	H1	F	A	B	C	E	D1	d	R	t	容许载荷（Kg）	参考重量（Kg）
型号																	代码		D
JT-MSFDS		50															DE	75	10	22	73	73	58	58	38	7	73	4	140	0.55
		72	105.2	12	31	90	90	70	70	50	9.5	100	5	470	1.49		DE
		76	DA	12	111.4	90	90	70	70	50	9.5	55	5	110	670	1.84
JT-MSFDU		50	DE	73.3	10	22	73	73	58	58	38	7	73	4	150	0.65
		72	DE	103.5	12	31	90	90	70	70	50	9.5	100	5	600	1.3
		76	DA	110		55							110		800	1.69
JT-MSFDQ		76	DA	110		55							110		800	1.72
