冲压外圈单向滚针离合器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

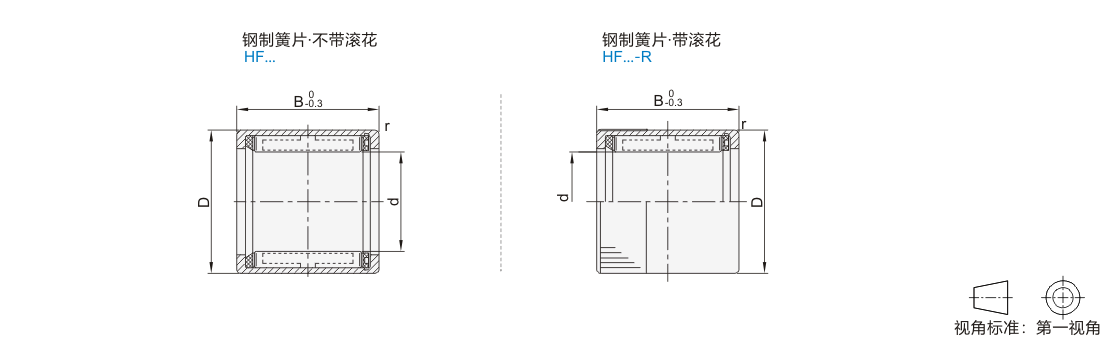

代码	后置代码	材质	使用温度范围	类型
BAB...-J	无标记(钢制簧片) R(带滚花) 无标记(不带滚花)	SUJ2	-10℃~70℃	进口型 ● 不带轴承型

外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。
不带轴承型的滚针离合器只能传递力矩。

不承诺品牌。

选型参数

选型表

型号		d	D	B	r min	容许力矩 (N·m)	极限转速(rpm)	配合径向使用轴承型号	重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	极限转速(rpm)	配合径向使用轴承型号	重量 (g)
BAB...-J	HF0612	6	10	12	0.3	1.76	13000	BAHHK0608-J	3
	HF0612-R	6	10			0.6	13000	BAHHK0608-J	3
	HF0812	8	12			3.15	12000	BAHHK0808-J	3.5
	HF0812-R	8	12			1	12000	BAHHK0808-J	3.5
	HF1012	10	14			5.3	11000	BAHHK1010-J	4
	HF1216	12	18	16		12.2	8000	BAHHK1212-J	11
	HF1416	14	20			17.3	8000	BAHHK1412-J	13
	HF1616	16	22			20.5	7500	BAHHK1612-J	14
	HF1816	18	24			24.1	7500	BAHHK1812-J	16
	HF2016	20	26			28.5	6500	BAHHK2010-J	17
	HF2520	25	32	20		66	5500	BAHHK2512-J	30
	HF3020	30	37			90	4500	BAHHK3012-J	36
	HF3520	35	42			121	3900	BAHHK3512-J	40

上表中极限转速数值适用于润滑脂润滑的型号。
使用不含轴承的冲压外圈滚针离合器时，必须通过另外的滚动轴承来保证轴线的对中，否则需使用带轴承的冲压外圈滚针离合器。
