选型参数

筒体直径D(mm) *

筒体宽度W(mm) *

250~1800/1

螺纹规格M(mm) *

转轴型皮带机滚筒

图片仅供参考

转轴型皮带机滚筒

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 芯材	材质 / 衬层	表面处理 / 芯材	硬度 / 衬层	类型
JT-EMQMD	碳钢	—	镀锌	—	转轴型
JT-EMQMF	碳钢	—	镀铬	—	转轴型
JT-EMQMU	碳钢	聚氨酯(黄色)	—	肖氏A90	转轴型
JT-EMQMO	不锈钢	—	—	—	转轴型

M螺纹深度表

M	V
M6	15
M8	15
M10	20
M12	25
M14	30
M16	35

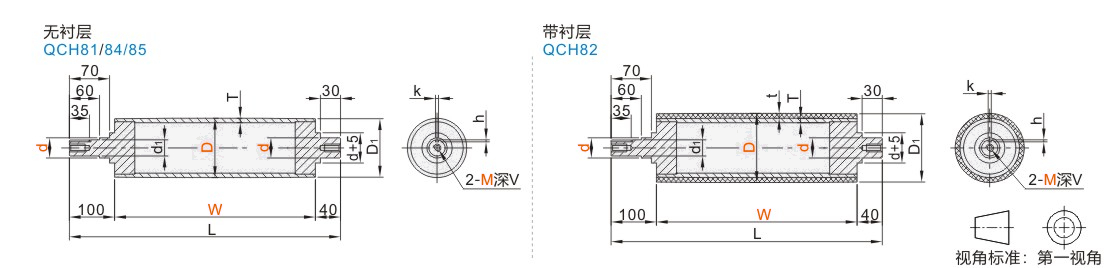

选型参数

无衬层

型号		dh7	W 最小单位1	M	T	L	d1	键槽尺寸		D1鼓型
代码	D	dh7	W 最小单位1	M	T	L	d1	k	h	W=250~500	W=501~1000	W=1001~1300	W=1301~1600	W=1601~1800
JT-EMQMD JT-EMQMF JT-EMQMO	59	25	250~1300	6 8 10 12	4.5	W+140	20	6	3.5	57.8	57	56.6	—	—
	75	25					20	8	4	73.8	73	72.6
		30					25
		35					30
	87	25					20			85.8	85	84.6
		30					25
		35					30
	100	25			6		20			98.8	98	97.6
		30					25
		35					30
	112	30					25			110.8	110	1096
		35					30
		40		8 10 12 14 16			35	10	5
	119	35		6 8 10 12			30	8	4	117.8	117	116.6
	119	40		8 10 12 14 16			35	10	5	117.8	117	116.6
	130	35	250~1800	6 8 10 12	6.5		30	8	4	128.4	127.6	127.2	126.2	126.4
	130	40		8 10 12 14 16			35	10	5	128.4	127.6	127.2	126.2	126.4
	137	35		6 8 10 12			30	8	4	135.4	134.6	134.2	133.2	133.4
	137	40		8 10 12 14 16			35	10	5	135.4	134.6	134.2	133.2	133.4
	156	35		6 8 10 12			30	8	4	154.4	153.6	153.2	152.2	152.4
	156	40		8 10 12 14 16			35	10	5	154.4	153.6	153.2	152.2	152.4
	176	40		8 10 12 14 16	6		35	10		174.4	173.6	173.2	172.2	172.4
	176	45		10 12 14 16	6		40	12		174.4	173.6	173.2	172.2	172.4
	200	45			6.5			12		198.4	197.6	197.2	196.2	196.4
		50						14	5.5
		55					50
	216	50			8.5		45			214.4	213.6	213.2	212.2	212.4
	216	55			8.5		50			214.4	213.6	213.2	212.2	212.4

带衬层

型号		dh7	W 最小单位1	M	T	L	d1	键槽尺寸		t 衬层厚度	D1鼓型
代码	D	dh7	W 最小单位1	M	T	L	d1	k	h	t 衬层厚度	W=250~500	W=501~1000	W=1001~1300	W=1301~1600	W=1601~1800
JT-EMQMU	87	25	250~1300	6 8 10 12	4.5	W+140	20	8	4	6	85.8	85	84.6	—	—
		30					25
		35					30
	100	25					20			6.5	98.8	98	97.6
		30					25
		35					30
	112	30			6		25			6	110.8	110	109.6
		35					30
		40		8 10 12 14 16			35	10	5
	122	35		6 8 10 12			30	8	4	5	120.8	120	119.6
	122	40		8 10 12 14 16			35	10	5	5	120.8	120	119.6
	130	35	250~1800	6 8 10 12			30	8	4	5.5	128.4	127.6	127.2	126.2	126.4
	130	40		8 10 12 14 16			35	10	5	5.5	128.4	127.6	127.2	126.2	126.4
	156	35		6 8 10 12	6.5		30	8	4	6	154.4	153.6	153.2	152.2	152.4
	156	40		8 10 12 14 16	6.5		35	10	5	6	154.4	153.6	153.2	152.2	152.4
	176	40		8 10 12 14 16	6		35	10		5	174.4	173.6	173.2	172.2	172.4
	176	45		10 12 14 16	6		40	12		5	174.4	173.6	173.2	172.2	172.4
	202	45			6.5		40	12		5	200.4	199.6	199.2	198.2	198.4
		50					45	14	5.5
		55					50
	216	50					45			7.5	214.4	213.6	213.2	212.2	212.4
	216	55					50			7.5	214.4	213.6	213.2	212.2	212.4
