膜片式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-NVSSU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NVSDU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-NVSSU 双膜片 JT-NVSDU	19	d	3	4	5	6	6.35	7	8
	19	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14
	26	e	4 5 6 6.35 7 8 9 9.525 10 11 12 13 14	5 6 6.35 7 8 9 9.525 10 11 12 13 14	6 6.35 7 8 9 9.525 10 11 12 13 14	6.35 7 8 9 9.525 10 11 12 13 14	7 8 9 9.525 10 11 12 13 14	8 9 9.525 10 11 12 13 14	9 9.525 10 11 12 13 14	9.525 10 11 12 13 14	10 11 12 13 14	11 12 13 14	12 13 14	13 14	14
	29	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	29	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	32	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	32	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	34	d	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16
	34	e	6 6.35 7 8 9 9.525 10 11 12 13 14 15 16	6.35 7 8 9 9.525 10 11 12 13 14 15 16	7 8 9 9.525 10 11 12 13 14 15 16	8 9 9.525 10 11 12 13 14 15 16	9 9.525 10 11 12 13 14 15 16	9.525 10 11 12 13 14 15 16	10 11 12 13 14 15 16	11 12 13 14 15 16	12 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9.525 10 11 12 12.7 13 14 15 16 17 18 19	10 11 12 12.7 13 14 15 16 17 18 19	11 12 12.7 13 14 15 16 17 18 19	12 12.7 13 14 15 16 17 18 19	12.7 13 14 15 16 17 18 19	13 14 15 16 17 18 19	14 15 16 17 18 19	15 16 17 18 19	16 17 18 19	17 18 19	18 19	19
	44	d	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	44	e	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20

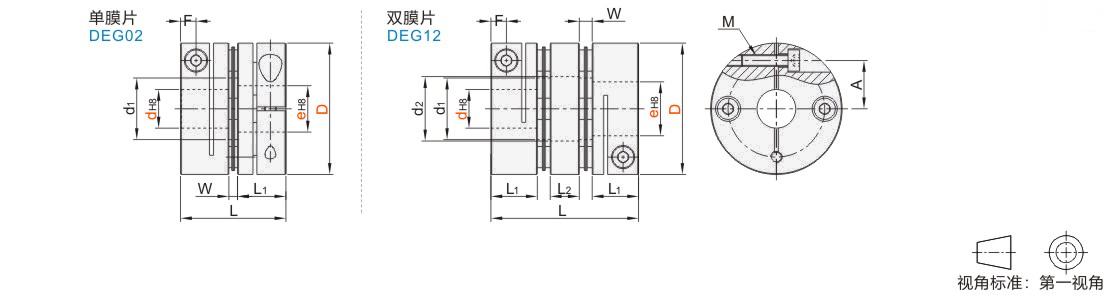

尺寸性能表

型号		L	L1	L2	d1	d2	W	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速*1 (r/min)	惯性力矩*2 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量*2 (g)
代码	D	L	L1	L2	d1	d2	W	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速*1 (r/min)	惯性力矩*2 (kg·m²)	静态扭转刚性 (N·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)	重量*2 (g)
单膜片 JT-NVSSU	19	19.3	9.0	一	8.5	一	1.3	6.0	3.0	M2.5	1.0~1.1	1.0	10000	6.33×10^⁻⁷	1400	0.02	1	±0.1	12
	26	25.4	11.4		11.5		2.6	9.0	4.0	M3	1.5~1.9	2.0		2.61×10^⁻⁶	3700			±0.15	27
	29	26.4	11.9		14.5		2.6	10.5	4.0	M3	1.5~1.9	3.0		4.10×10^⁻⁶	3900			±0.15	43
	32	28.0	12.25		15.1		3.5	11.0	4.0	M3	3.4~4.1	4.0		7.10×10^⁻⁶	5700			±0.2	46
	34	32.5	14.5		16.6		3.5	12.0	4.75	M4	3.4~4.1	5.0		9.62×10^⁻⁶	8100			±0.2	58
	39	34.3	15.0		17.0		4.3	13.0	5.0	M4	3.4~4.1	10.0		1.68×10^⁻⁵	18000			±0.25	82
	44	34.6	15.0		21.0		4.6	16.0	5.0	M4	3.4~4.1	12.0		2.48×10^⁻⁵	20000			±0.3	102
双膜片 JT-NVSDU	19	26.6	9.0	6.0	8.5	8.3	1.3	6.0	3.0	M2.5	1.0~1.1	1.0	10000	9.10×10^⁻⁷	700	0.10	2	±0.2	17
	26	35.0	11.4	7.0	11.5	12	2.6	9.0	4.0	M3	1.5~1.9	2.0		3.61×10^⁻⁶	1850	0.15		±0.3	37
	29	35.7	11.9	6.7	14.5	14.5	2.6	10.5	4.0	M3	1.5~1.9	3.0		4.10×10^⁻⁶	2200	0.15		±0.3	43
	32	41.0	12.25	9.5	15.1	14	3.5	11.0	4.0	M3	3.4~4.1	4.0		7.10×10^⁻⁶	2850	0.18		±0.4	62
	34	44.8	14.5	8.8	16.6	16	3.5	12.0	4.75	M4	3.4~4.1	5.0		1.33×10^⁻⁵	4050	0.18		±0.4	80
	39	48.6	15.0	10.0	17.0	17	4.3	13.0	5.0	M4	3.4~4.1	10.0		2.58×10^⁻⁵	9000	0.24		±0.5	118
	44	49.6	15.0	10.4	21.0	22	4.6	16.0	5.0	M4	3.4~4.1	12.0		4.23×10^⁻⁵	10000	0.24		±0.6	150

*1根据孔径尺寸不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。
*2最大孔径时的值。

键槽尺寸表

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø6～Ø7.99	2	±0.0125	1	+0.1 0
Ø8～Ø10	3	±0.0125	1.4
Ø10.01～Ø12	4	±0.015	1.8
Ø12.01～Ø17	5		2.3
Ø17.01～Ø22	6		2.8

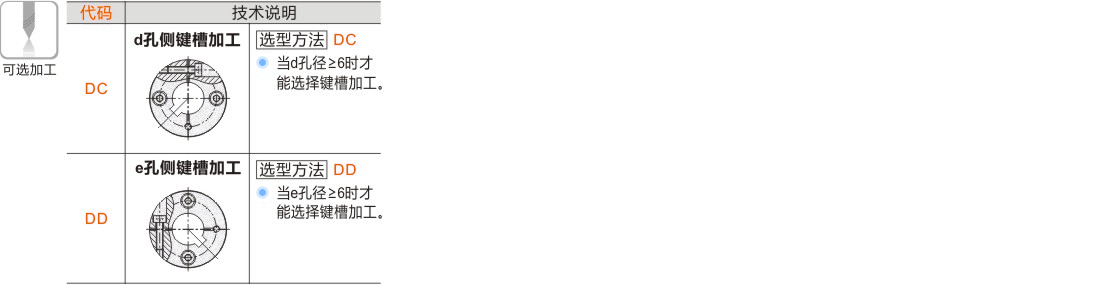

可选加工参数
