还有0项未选择重置

选择代码

代码参数

外径公差

材质

硬度

肩部特征

表面处理

选型参数

轴径D(mm) *

尺寸L(mm) *

1~22/0.1

A(mm) *

E(mm) *

2~7/0.1

F(mm) *

3~18/1

图片仅供参考

台阶螺丝

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-GLPSD	代码 / 一字槽型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLPSQ	代码 / 一字槽型 / Dg6	S45C	—	发黑
JT-GLPDU	代码 / 内六角孔型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLPDO	代码 / 内六角孔型 / Dg6	S45C	—	发黑
JT-GLPUD	代码 / 头部切割型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLPUQ	代码 / 头部切割型 / Dg6	S45C	—	发黑
JT-GLPQU	代码 / 六角头型 / D公差(-0.01~-0.05)	S45C	—	发黑
JT-GLPFD	代码 / 六角头型 / Dg6	S45C	—	发黑
JT-GLPSU	代码 / 一字槽型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLPSO	代码 / 一字槽型 / Dg6	S45C	40~45HRC	发黑
JT-GLPDD	代码 / 内六角孔型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLPDQ	代码 / 内六角孔型 / Dg6	S45C	40~45HRC	发黑
JT-GLPUU	代码 / 头部切割型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLPUO	代码 / 头部切割型 / Dg6	S45C	40~45HRC	发黑
JT-GLPQD	代码 / 六角头型 / D公差(-0.01~-0.05)	S45C	40~45HRC	发黑
JT-GLPFU	代码 / 六角头型 / Dg6	S45C	40~45HRC	发黑
JT-GLPSF	代码 / 一字槽型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLPSX	代码 / 一字槽型 / Dg6	SUS304	—	—
JT-GLPDF	代码 / 内六角孔型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLPDX	代码 / 内六角孔型 / Dg6	SUS304	—	—
JT-GLPUF	代码 / 头部切割型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLPUX	代码 / 头部切割型 / Dg6	SUS304	—	—
JT-GLPQX	代码 / 六角头型 / D公差(-0.01~-0.05)	SUS304	—	—
JT-GLPFX	代码 / 六角头型 / Dg6	SUS304	—	—

Dg6
4~6	-0.004 -0.012
8·10	-0.005 -0.014
12~15	-0.006 -0.017

L尺寸公差
未淬火型	+0.1 0
未淬火型	+0.15 +0.05	(仅一字槽型）
淬火型	+0.2 0

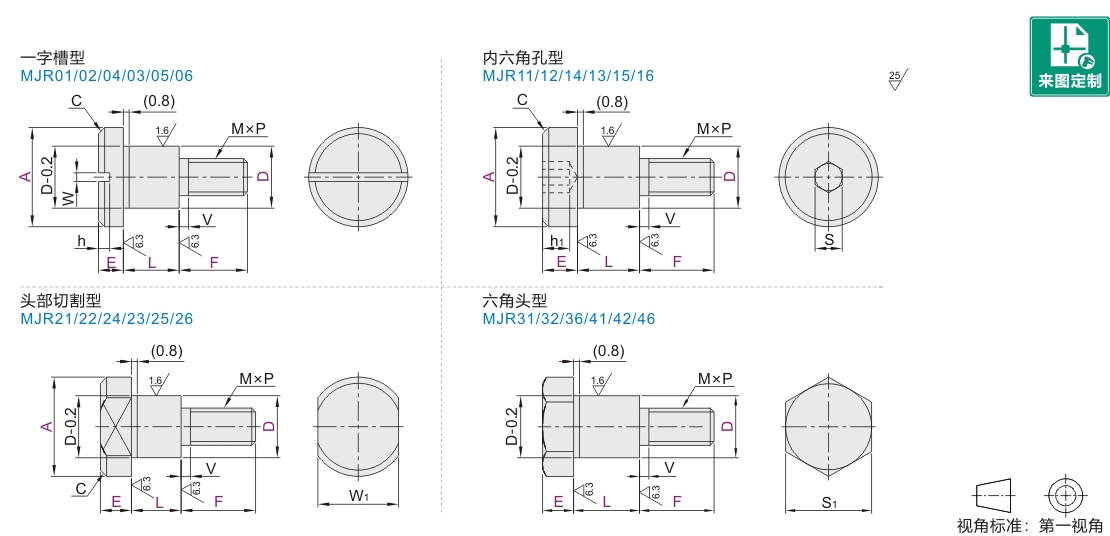

选型参数

一字槽型

型号		L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M×P	V	W	h	C
代码	D	L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M×P	V	W	h	C
D公差(-0.01~-0.05) JT-GLPSD JT-GLPSU JT-GLPSF (D公差g6) JT-GLPSQ JT-GLPSO JT-GLPSX	4	1~22	6 8	2.0~6.0	3∙4	2.6×0.45	0.8	0.8	1	0.5
	5		8 10	2.0~6.0	3~8	3×0.5	1	0.8	1
	6		10 12	2.5~6.0	4~10	4×0.7	1.2	1.2	1.5
	8		12 16	2.5~6.0	5~12	5×0.8	1.4	1.2	1.5	1
	10		16 18 20	3.0~7.0	6~15	6×1.0	1.5	1.4	1.8
	12		18 20 22 24	3.0~7.0	8~15	8×1.25	1.5	1.5	2

内六角孔型

型号		L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M×P	V	S	h1	C
代码	D	L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M×P	V	S	h1	C
D公差(-0.01~-0.05) JT-GLPDD JT-GLPDU JT-GLPDF (D公差g6) JT-GLPDO JT-GLPDQ JT-GLPDX	4	5~22	6 8	2.0~6.0	3∙4	2.6×0.45	0.8	2	2	0.5
	5		8 10	2.0~6.0	3~8	3×0.5	1	2.5	2.5
	6		10 12	2.5~6.0	4~10	4×0.7	1.2	3	3
	8		12 16	2.5~6.0	5~12	5×0.8	1.4	4	3.5	1
	10		16 18 20	3.0~7.0	6~15	6×1.0	1.5	5	4
	12		18 20 22 24		8~15	8×1.25
	13		18 20 22 24		8~15	8×1.25
	15		20 22 24		10~18	10×1.5

头部切割型

型号		L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M×P	V	C	W1
代码	D	L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M×P	V	C	W1
D公差(-0.01~-0.05) JT-GLPUD JT-GLPUU JT-GLPUF (D公差g6) JT-GLPUQ JT-GLPUO JT-GLPUX	4	1~22	6 8	2.0~6.0	3∙4	2.6×0.45	0.8	0.5	5
	5		8 10	2.0~6.0	3~8	3×0.5	1		7
	6		10 12	2.5~6.0	4~10	4×0.7	1.2		8
	8		12 16	2.5~6.0	5~12	5×0.8	1.4	1	10
	10		16 18 20	3.0~7.0	6~15	6×1.0	1.5		13
	12		18 20 22 24		8~15	8×1.25			14
	13		18 20 22 24		8~15	8×1.25			15
	15		20 22 24		10~18	10×1.5			17

六角头型

型号		L 最小单位0.1	E 最小单位0.1	F 最小单位1	M×P	V	S1
代码	D	L 最小单位0.1	E 最小单位0.1	F 最小单位1	M×P	V	S1
D公差(-0.01~-0.05) JT-GLPQU JT-GLPQD JT-GLPQX (D公差g6) JT-GLPFD JT-GLPFU JT-GLPFX	4	1~22	2.0~6.0	3∙4	2.6×0.45	0.8	7
	5		2.0~6.0	3~8	3×0.5	1	8
	6		2.5~6.0	4~10	4×0.7	1.2	10
	8		2.5~6.0	5~12	5×0.8	1.4	13
	10		3.0~7.0	6~15	6×1.0	1.5	17
	12			8~15	8×1.25		19
	13			8~15	8×1.25
	15			10~18	10×1.5

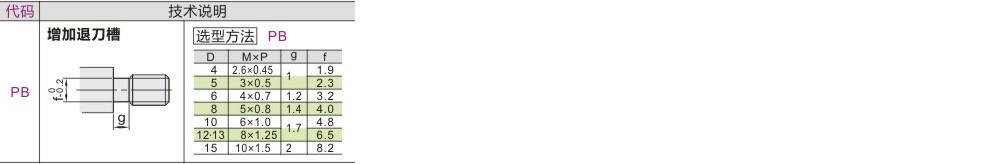

可选加工参数
