先导式二位三通电磁阀 3V200系列

图片仅供参考

先导式二位三通电磁阀 3V200系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	气口/位置数	主体材质	类型
JT-UIVSU	二位三通	铝合金	先导式 ● 3V200系列

特点
● 先导方式：外部与内部可选；
● 滑柱式结构，密封性好，反应灵敏；
● 双头电磁阀具有记忆功能；
● 内孔采用特殊加工工艺，磨擦阻力小，启动气压低，使用寿命长；
● 无需加油润滑；
● 附设手动装置，利于安装调试；
● 有多种标准电压等级可供选用；
● 可与底座集成阀组，节省安装空间。

选型参数

选型表

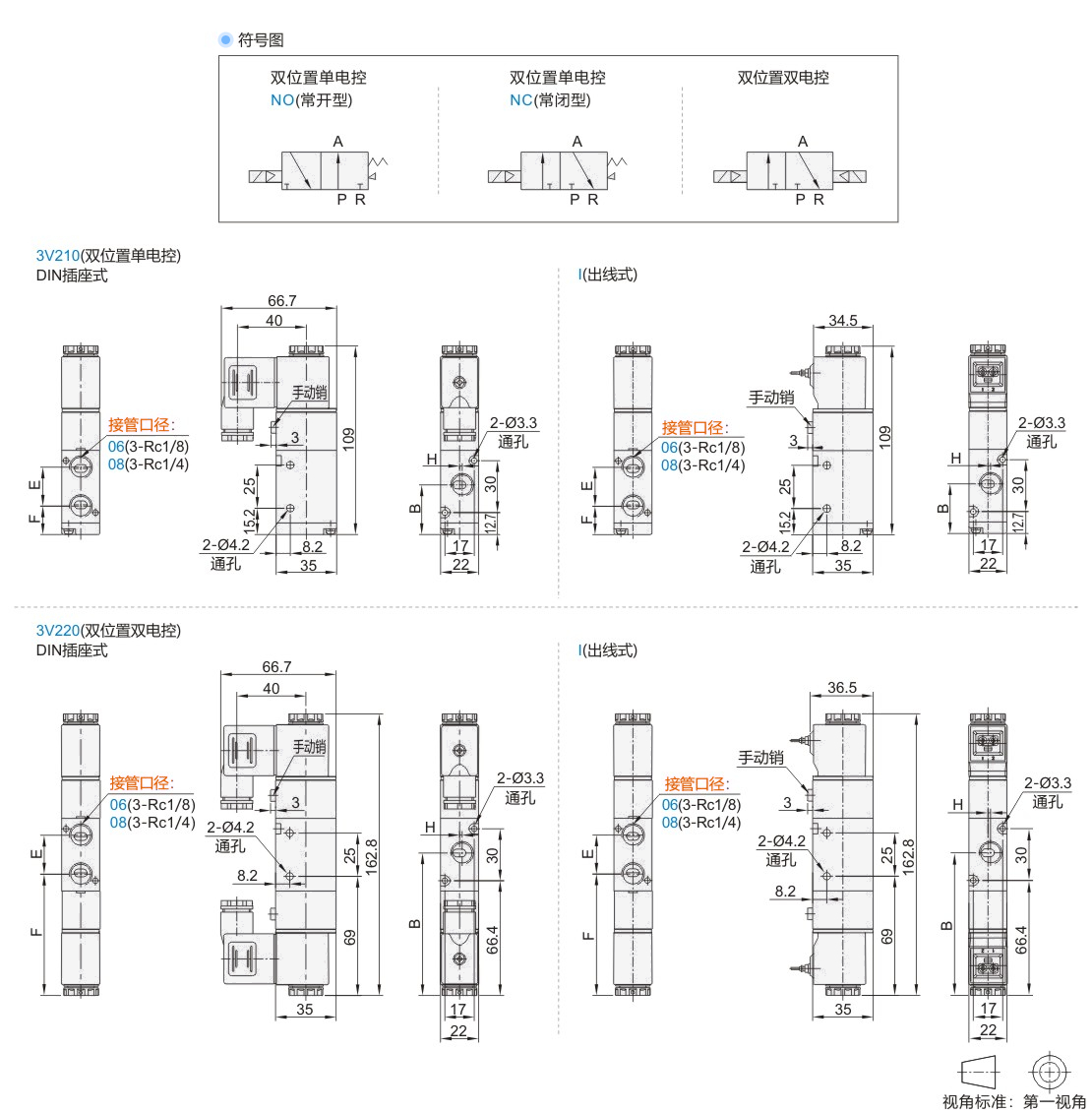

型号		接管口径				初始状态	电压	接线方式	E			F		B			H
代码	规格	接管口径				初始状态	电压	接线方式	E			F		B			H
JT-UIVSU	3V210 (双位置单电控)	06(Rc1/8)				NC(常闭型) NO(常开型)	A(AC220V) B(DC24V)	无指定(DIN插座式) I (出线式)	22			16.7		27.7			0
	3V210 (双位置单电控)	08(Rc1/4)				NC(常闭型) NO(常开型)			22.5			16.45		28.7			1.5
	3V220 (双位置双电控)	06(Rc1/8)				—			22			70.4		81.4			0
	3V220 (双位置双电控)	08(Rc1/4)				—			22.5			70.15		82.4			1.5

规格

型号	3V210-06	3V220-06	3V210-08	3V220-08
工作介质	空气(经40μm以上滤网过滤)
接管口径	进气=出气=Rc1/8		进气=出气=Rc1/4
有效截面积	14 .0mm²(Cv=0.78)		16.0mm²(Cv =0.89)
有效截面积	14 .0mm²(Cv=0.78)		16.0mm²(Cv =0.89)		位置数	二位三通
润滑	不需要
使用压力范围	0.15 ~0.8MPa(21~114psi)
保证耐压力	1.5MPa(215psi)
工作温度(℃)	-20~70

如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

性能参数

使用电压范围							AC:±15% DC:±10%
耗电量							AC:3.5VA DC:3.0W
保护等级							IP65 (DIN40050)
耐热等级							B级
励磁时间							0.05秒以下
最高动作频率							5次/秒

最高动作频率为空载状态。
