环形轨道夹具分度系统 V型导轨链条传动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	关键零件材质 / 链轮/链条	关键零件材质 / 导轨	关键零件材质 / 滑块	表面处理 / 链轮/链条	表面处理 / 导轨	表面处理 / 滑块	导轨	类型
JT-OCNSD	碳钢	碳钢	铝材	发黑	磷化	发黑	进口精密V型导轨	环形轨道夹具分度系统 ● 标准型
JT-VOCNSD	碳钢	碳钢	S45C	发黑	磷化	镀硬铬	国产精密V型导轨	环形轨道夹具分度系统 ● 经济型

产品简介：
该环形分度系统使用伺服电机驱动，输入控制信号即可控制环形分度系统，能满足多种形式的传送运动；
夹具安装在系统滑块上，通过浮动销钉与链条的连接，特定滑块轴承安装尺寸可实现滑块顺畅转弯；
该系统使用独立定位模块进行二次定位。系统可实现多个随行夹具同时传送和定位，为自动化设备工位
与工位之间平稳高速地传送工件。
产品特性：
该产品结构紧凑、外形美观，需润滑，耐久性较好，耐油污、高温、粉尘等适配复杂工况；
标准型号轨道选用优质进口轴承钢，经济型型号轨道选用优质国产轴承钢，经数控导轨磨
床精密研磨加工，工作面经硬化处理，具有非常好的耐磨性能；
可根据客户提供的产品尺寸、设备布局等进行非标设计和制造。
应用场合：
多用于中小型的装配检测自动化设备，实现产品在工位与工位之间的高速传送；
常与纯凸轮抓取系统配套使用、实现产品高速传送、高速抓取。
注意事项：
本产品不含电机，电机需另行选购；
工装治具+产品负载和速度不得超过我司设计要求标准；
本产品严禁冲压、压装和偏载使用，否则影响使用精度和寿命。

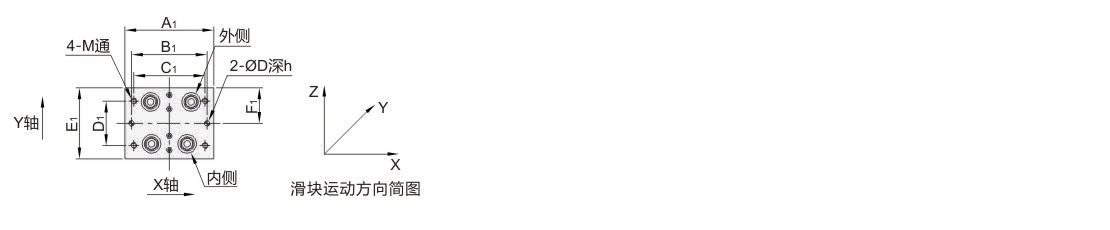

滑块安装尺寸

各系列滑块安装尺寸
规格	A1	B1	C1	E1	F1	D1	D		h	M
B255	100	85±0.01	80	80	40±0.01	50	6	+0.02 0	5	M6
B300	100	85±0.01	80	80	40±0.01	50	6	+0.02 0	5	M6
B351	105	90±0.01	85	80	40±0.01	50	6	+0.02 0	5	M6
B468	145	125±0.01	120	116	58±0.01	75	8	+0.02 0	5	M8
B612	150	130±0.01	125	116	58±0.01	75	8	+0.02 0	5	M8

选型参数

Q(圆形)

型号		二次定位数	环轨形式	B 圆弧直径 (mm)	L 导轨长度	Y 相邻工位间距	环轨安装方式	定位方式	导轨数量	减速比	减速机输入法兰		原点传感器电压 (V)	输出信号	X方向移动方向无定位公差 (mm)	Z轴水平高度重复定位精度 (mm) ※	X方向移动方向最高重复定位精度 (mm)
代码	工位数				L 导轨长度	Y 相邻工位间距					品牌	功率 (W)
代码	工位数				最小单位19.05						品牌	功率 (W)
JT-OCNSD	2~30	0~30	Q (圆形)	255 300 351	300~6000	133.35~1600.2	R (水平安装) L (垂直安装)	A (气缸单个控制，直顶模式) B (气缸单个或多联控制，摇杆模式)	V1 (安装一套V轨) V2 (安装两套v轨，上下安装，适用重载场景)	40	S(松下) M(三萎) T(台达) A(安川) K(汇川) X(西门子) Q(其他)	750 1500	24	N (NPN) P (PNP)	±2	±0.05	±0.05
JT-VOCNSD	2~30	0~30	Q (圆形)	468 612	300~6000	133.35~1600.2	R (水平安装) L (垂直安装)	A (气缸单个控制，直顶模式) B (气缸单个或多联控制，摇杆模式)	V1 (安装一套V轨) V2 (安装两套v轨，上下安装，适用重载场景)	40	S(松下) M(三萎) T(台达) A(安川) K(汇川) X(西门子) Q(其他)	1500	24	N (NPN) P (PNP)	±2	±0.05	±0.05

W(矩形)

型号		二次定位数	环轨形式	B 圆弧直径 (mm)	导轨长度		Y 相邻工位间距	环轨安装方式	定位方式	导轨数量	减速比	减速机输入法兰		原点传感器电压 (V)	输出信号	x方向移动方向无定位公差 (mm)	Z轴水平高度重复定位精度 (mm) ※	x方向移动方向最高重复定位精度 (mm)
代码	工位数				LX长度	LY长度	Y 相邻工位间距					品牌	功率 (W)
代码	工位数				最小单位19.05							品牌	功率 (W)
JT-OCNSD	2~30	0~30	W (矩形)	255 300 351	300~6000	300~6000	133.35-1600.2	R (水平安装) L (垂直安装)	A (气缸单个控制，直顶模式) B (气缸单个或多联控制，摇杆模式)	V1 (安装一套V轨) V2 (安装两套V轨上下安装，适用重载场景)	40	S(松下) M(三萎) T(台达) A(安川) K(汇川) X(西门子) Q(其他)	750 1500	24	N (NPN) P (PNP)	±2	±0.05	±0.05
JT-VOCNSD	2~30	0~30	W (矩形)	468 612	300~6000	300~6000	133.35-1600.2	R (水平安装) L (垂直安装)	A (气缸单个控制，直顶模式) B (气缸单个或多联控制，摇杆模式)	V1 (安装一套V轨) V2 (安装两套V轨上下安装，适用重载场景)	40	S(松下) M(三萎) T(台达) A(安川) K(汇川) X(西门子) Q(其他)	1500	24	N (NPN) P (PNP)	±2	±0.05	±0.05

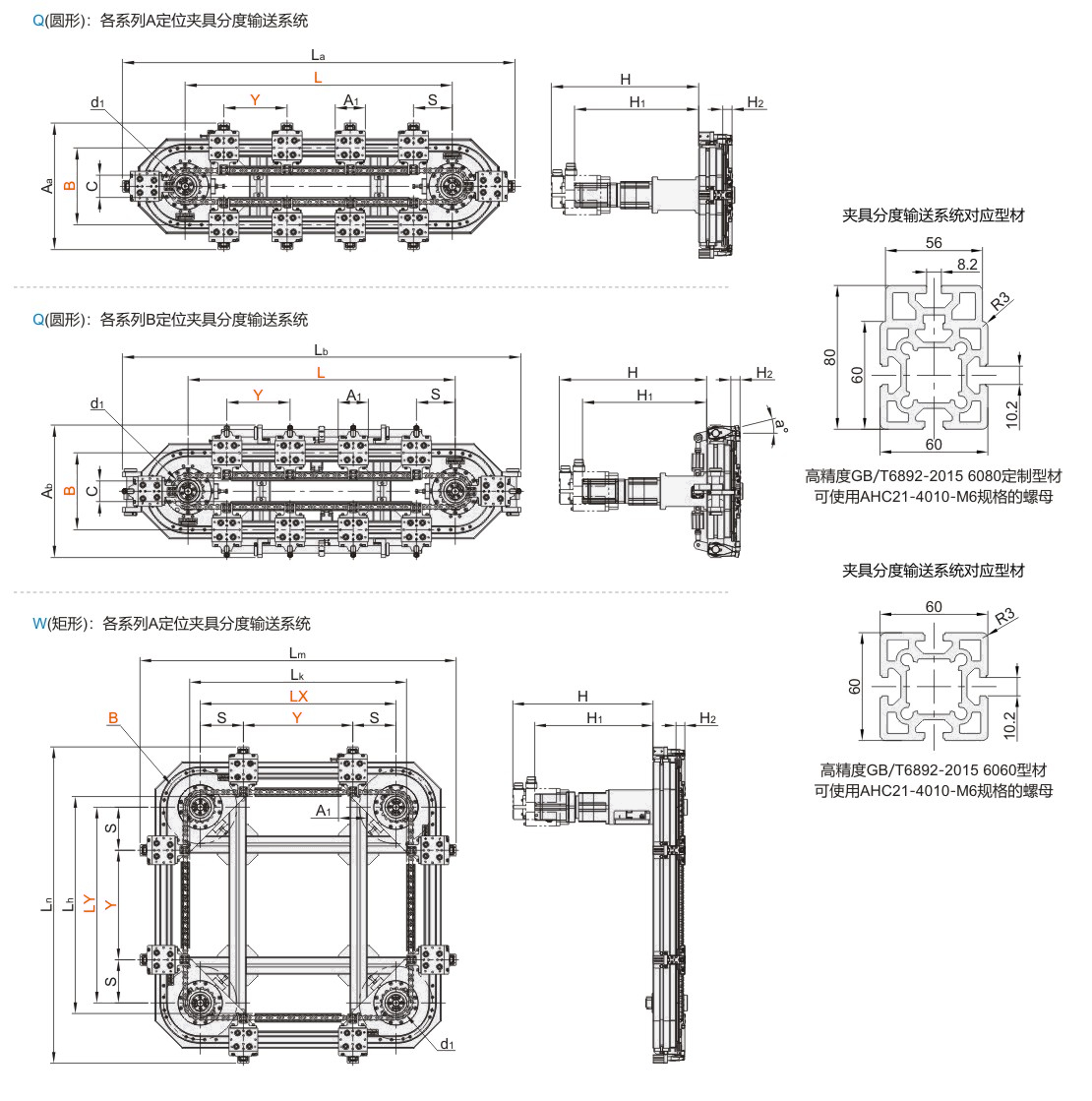

圆形夹具分度系统对应表

规格	Aa	La	B	Ab	Lb	C(内宽)	L	d1 (链轮周长)	S (当直线段与圆孤段需要二次定位时)	Y (当直线段与圆孤段需要二次定位时)	H1	H	H2 (滑块顶面到导轨底面安装高度)	a (定位摆角)
B255	420	L+416	255	439	L+436	74	(总工位数×工位间距-323.85)/2	323.85	≥30	>131	≤400	≤500	30.5(标准型) 35.4(经济型)	14°
B300	465	L+465	300	484	L+480	122	(总工位数×工位间距-476.25)/2	476.25		>170
B351	516	L+513	351	535	L+532	165	(总工位数×工位间距-609.6)/2	609.6		>205
B468	670	L+664	468	688	L+683	262	(总工位数×工位间距-914.4)/2	914.4	≥40	>302			38.5(标准型) 38.9(经济型)
B612	814	L+809	612	832	L+828	395	(总工位数×工位间距-1333.5)/2	1333.5	≥40	>409			38.5(标准型) 38.9(经济型)

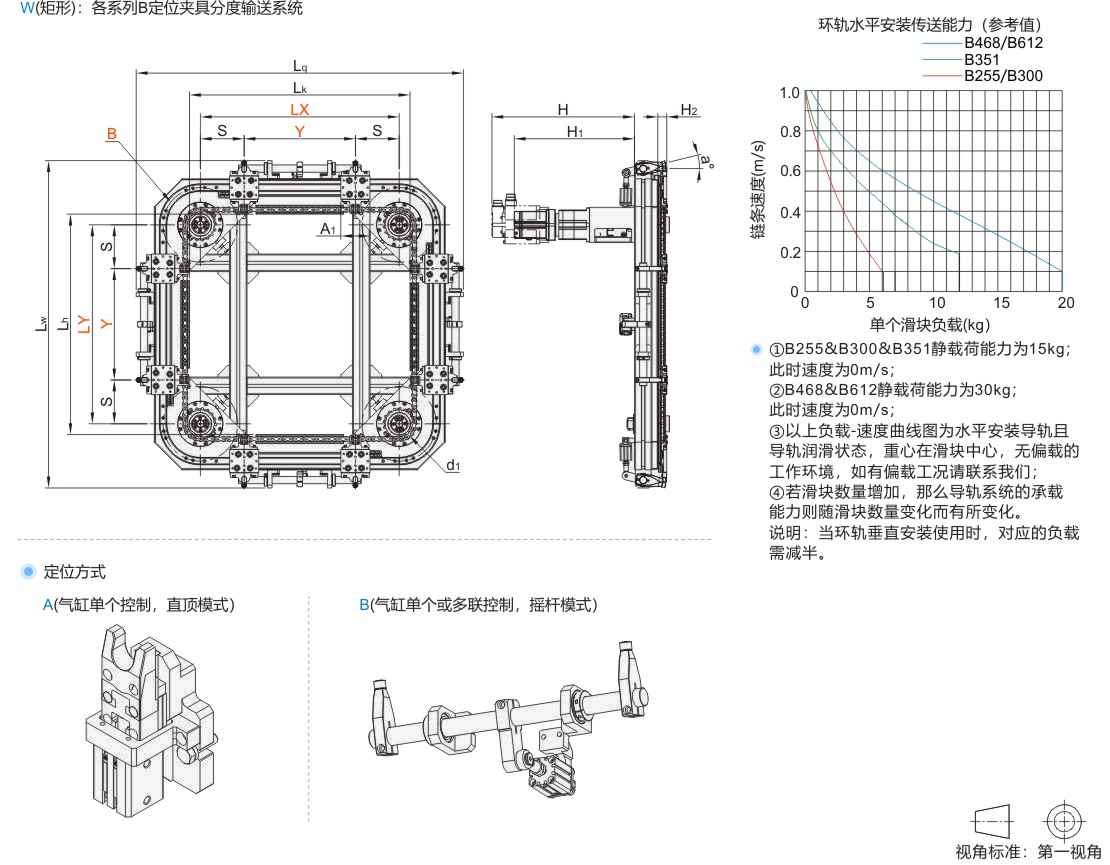

矩形夹具分度系统对应表

规格	Lm	Ln	B	Lq	Lw	Lk (内宽)	Ln (内宽)	LX	LY	d1 (链轮周长)	S (当直线段与圆孤段需要二次定位时)	Y (当直线段与圆孤段需要二次定位时)	H1	H	H2 (滑块顶面到导轨底面安装高度)	a (定位摆角)
B255	LX+420	LY+420	255	LX+439	LY+439	LX+74	LY+74	(单边工数-1)× 工位间隔+S×2	(单边工位数-1)×工位间隔+S×2	323.85	≥30	>131	≤400	≤500	30.5(标准型) 35.4(经济型)	14°
B300	LX+465	LY+465	300	LX+484	LY+484	LX+122	LY+12			476.25		>170
B351	LX+516	LY+516	351	LX+535	LY+535	LX+165	LY+165			609.6		>205
B468	LX+670	LY+670	468	LX+688	LY+688	LX+262	LY+262			914.4	≥40	>302			38.5(标准型) 38.9(经济型)
B612	LX+814	Y+814	612	LX+832	LY+832	LX+395	LY+395			1333.5	≥40	>409			38.5(标准型) 38.9(经济型)

※JT-OCNSD系列滑块如果配分体式滑块轴承则Z轴水平高度精度是±0.1mm。
JT-OCNSD标准型：进口精密导轨，气缸品牌为SMC。

JT-VOCNSD经济型：国产精密导轨，气缸品牌为亚德客。

选型说明
①B255适用于一般载荷的中速运行，单个滑座最大负载可达6kg，速度不超过0.5m/s，适用于宽度方向有空间要求的设备环形分度装置；一般推荐使用负载和速度3kg、0.5m/s；
②B300适用于一般载荷的中速运行，单个滑座最大负载可达6kg，速度不超过0.5m/s，适用于宽度方向有空间要求的设备环形分度装置；一般推荐使用负载和速度3kg、0.5m/s；
③B351适用于一般载荷的中速运行，单个滑座最大负载可达12kg，速度不超过0.5m/s，B351系统的承载能力更强，且结构紧凑，同样适合较小空间内的环形分度需求，一般推荐使用负载和速度为：5kg、0.5m/s；
④B468适用于一般载荷的中高速运行，其单个滑块最大负载能力20kg，B468适用于对宽度要求较为宽裕以及负载较大的场合，一般推荐使用负载和速度10kg、0.5m/s；
⑤B612适用于一般载荷的中高速运行，导轨承载能力与B468一致，但其滑块比B468稍大，其单个滑块最大动载荷能力为20kg、速度0.1m/s以下，
同样适用于对于宽度要求较为宽、负载较大的场合，推荐使用负载和速度10kg、0.5m/s。
⑥当滑块数量多，总负载超过80KG以上，线速度要求较快的时候且负载有偏心的情况下，推荐使用1500W大功率电机（具体多少，可联系我司技术人员确认）；
⑦工位间距Y值必须是19.05的整数倍；
⑧夹具分度系列噪音分贝在60~85左右（具体多少分贝根据运行速度和周边应用场所而变）；
⑨环形夹具轨道分度系统适用于产品运输、抓取、工装装配使用，不可工装快速冲压使用。
