焊接型拉手外装前装式

图片仅供参考

焊接型拉手外装前装式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔	材质	表面处理	类型
JT-TBOUX	2锥孔	SUS303	镜面抛光	圆角型 ● 方形
JT-TBOUL	2锥孔	SUS304	镜面抛光	圆角型 ● 方形
JT-TBOUM	4锥孔	SUS303	镜面抛光	圆角型 ● 方形
JT-TBOUG	4锥孔	SUS304	镜面抛光	圆角型 ● 方形

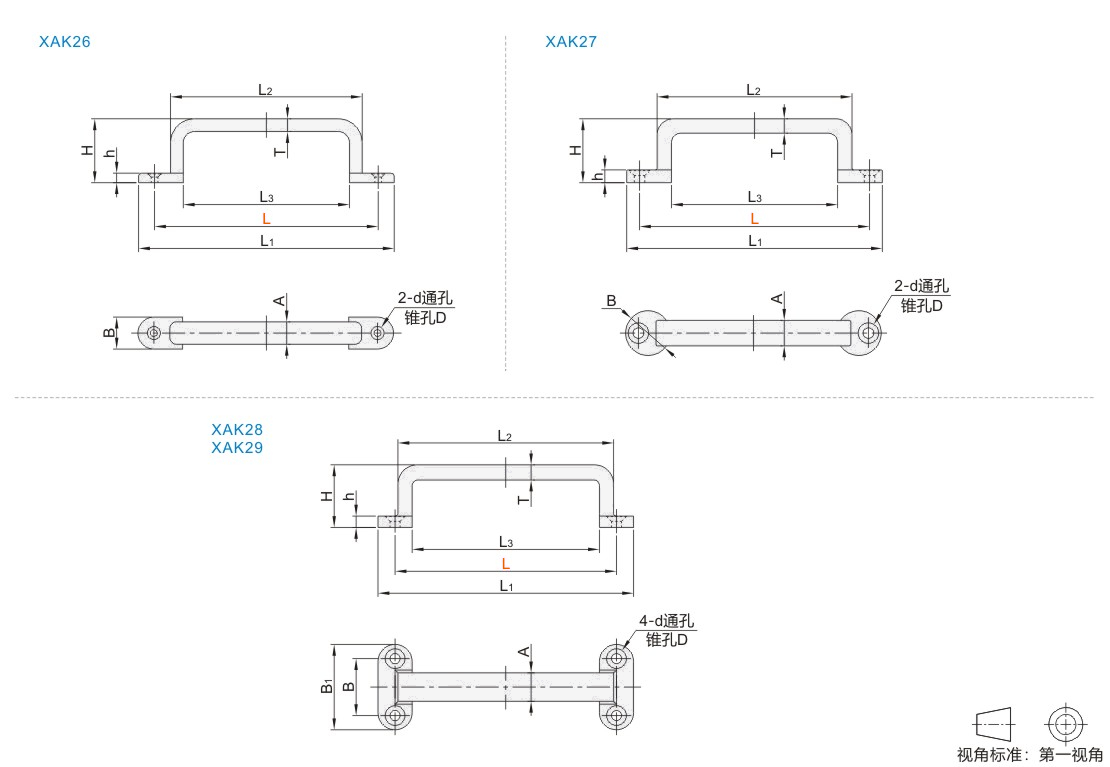

选型参数

选型表

型号				L1		L2			L3		A			B			B1			H			T			h		d				D			参考重量 (kg/pcs)				标配件
代码			L	L1		L2			L3		A			B			B1			H			T			h		d				D			参考重量 (kg/pcs)				标配件
JT-TBOUX			120	140		100			84		14			20			—			38			8			6		5.5				8.2			0.14				十字槽圆沉头自攻螺钉 M4×20(不锈钢)
			140	160		120			104											40															0.16
			170	190		150			134											42															0.18
JT-TBOUL			57	65		47			39		7			13			—			16			4			3.5		3.3				6.4			0.01				十字槽圆沉头螺钉 M3.1×16(不锈钢)
			72	80		61			52		8			14						20			4.5			4		3.3				6.4			0.03				十字槽圆沉头螺钉 M3.1×16(不锈钢)
			88	100		75			64		10			18						25			5.5			5		4.1				8			0.05				十字槽圆沉头螺钉 M3.8×20(不锈钢)
JT-TBOUM			115	135		120			95		14			30			50			40			8			6		5.5				8.2			0.19				十字槽圆沉头自攻螺钉 M4×20(不锈钢)
JT-TBOUM			145	165		150			125		14			30			50			42			8			6		5.5				8.2			0.21				十字槽圆沉头自攻螺钉 M4×20(不锈钢)
JT-TBOUG			106	120		102			92		12			24			36			27			7			5		4.1				8			0.10				十字槽圆沉头螺钉 M3.8×20(不锈钢)
JT-TBOUG			132	150		129			114		15			30			45			33			8			6		5.3				10.4			0.19				十字槽圆沉头螺钉 M5.1×25(不锈钢)
