加强型桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXPSD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	45系列拖链
JT-KXPSU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	45系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

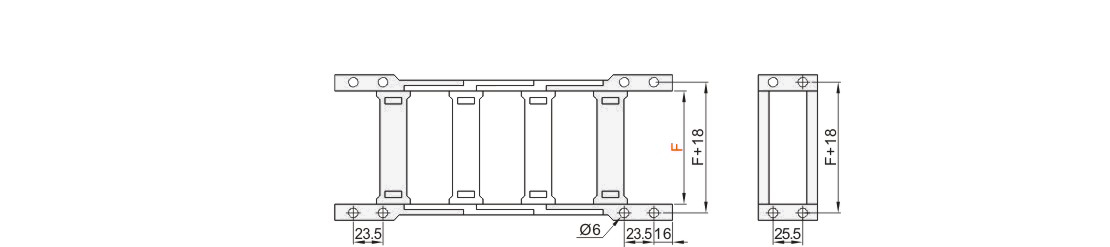

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VER01	加强型45系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

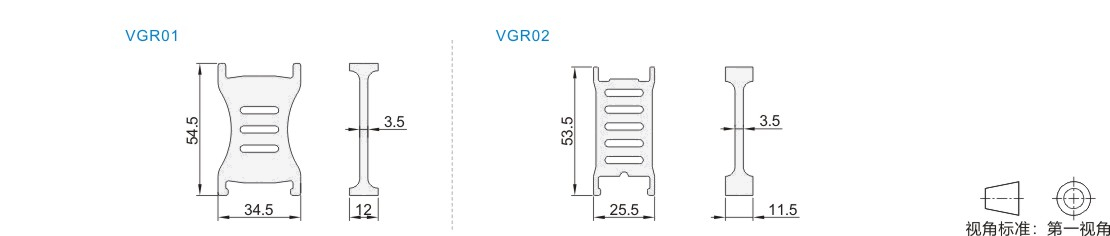

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VGR01	加强型 45系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXPSD
VGR02	加强型 45系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXPSU

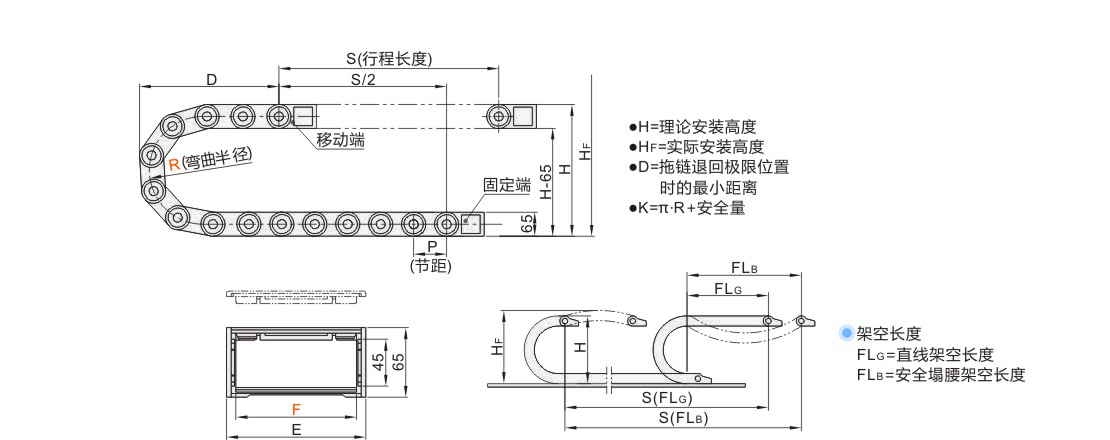

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXPSD	50	75	1~	VER01-F50	215	195	480	275	78	80	40	2.8	80	30	≈1.97
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	60	75		VER01-F60	215	195	480	275	88						≈2.16
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	75	75		VER01-F75	215	195	480	275	103						≈2.32
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	100	75		VER01-F100	215	195	480	275	128						≈2.54
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	125	75		VER01-F125	215	195	480	275	153						≈2.74
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	150	75		VER01-F150	215	195	480	275	178						≈2.93
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	175	75		VER01-F175	215	195	480	275	203						≈3.06
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	200	75		VER01-F200	215	195	480	275	228						≈3.28
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	250	75		VER01-F250	215	195	480	275	278						≈3.46
		100			265	220	560	325
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
JT-KXPSU	75	100	1~	VER01-F75	265	220	560	325	103	80	40	2.8	80	30	≈2.51
																125	315	245	640	375
																150	365	270	720	425
																200	465	320	880	525
																250	565	370	1035	625
		100			100	VER01-F100	265	220								560	325	128	≈2.7
					125		315	245								640	375
					150		365	270								720	425
					200		465	320								880	525
	250			565	370		1035	625
	130	100		VER01-F130	265	220	560	325	158						≈3.01
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625
	150	100		VER01-F150	265	220	560	325	178						≈3.1
		125			315	245	640	375
		150			365	270	720	425
		200			465	320	880	525
		250			565	370	1035	625

接头

型号
代码	内宽F
VER01	50
	60
	75
	100
	125
	130
	150
	175
	200
	250
