H5M型免键圆弧齿同步轮

图片仅供参考

H5M型免键圆弧齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
EBN51	H5M090	9	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBN52	H5M090	9	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBN55	H5M090	9	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
EBN61	H5M150	15	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBN62	H5M150	15	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBN65	H5M150	15	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
EBN71	H5M250	25	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
EBN72	H5M250	25	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
EBN75	H5M250	25	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18

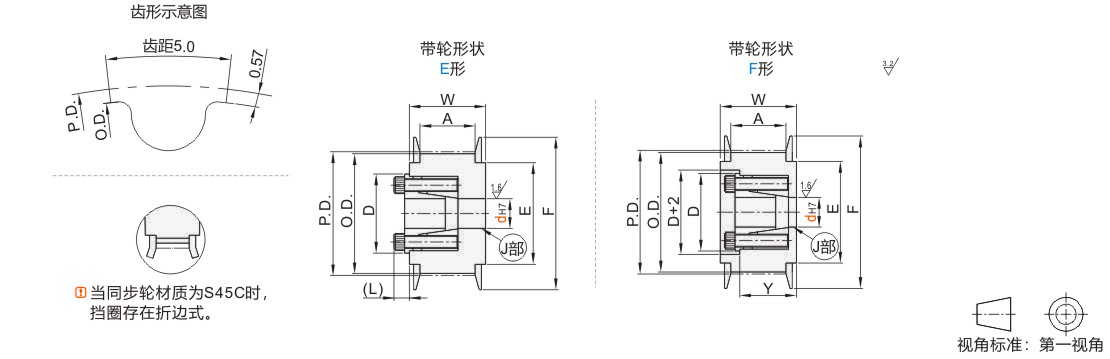

由于本体宽度限制，部分规格本体无导入部位J，胀套贯穿本体。

Y取值规则如下：

带轮类型	内径d	Y
H5M150	8~12	14
H5M250	8~10	14
	12~22	22
	≥24	23.5

选型参数

选型表

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)					P.D.	O.D.	F	E	A	W
型号			H5M090	H5M150		H5M250
代码	齿数		E形	E形	F形	E形	F形
JT-VXZOD-H5M090 JT-VXZOU-H5M090 JT-VXZOO-H5M090 JT-VXZXD-H5M150 JT-VXZXU-H5M150 JT-VXZXO-H5M150 JT-VXZLD-H5M250 JT-VXZLU-H5M250 JT-VXZLO-H5M250	24	E F	8	8	8	8	8	38.2	37.06	45	30	皮带宽度9 H5M090 A:11 W:16 皮带宽度15 H5M150 A:17 W:22 皮带宽度25 H5M250 A:27 W:32
	25		8	8	8	8	8	39.79	38.65	45	30
	26		8•10	8•10	8•10	8•10	8•10	41.38	40.24	48	35
	28		8•10	8•10	8•10	8•10	8•10	44.56	43.42	48	35
	30		10	10	10	10	10	47.75	46.61	52	36
	32		10~14	10~14	10	10~14	10~14	50.93	49.79	55	40
	34		10~14	10~16	10	10~16	10~16	54.11	52.97	61	45
	36		10~14	10~16	10	10~16	10~16	57.3	56.16	61	45
	40		10~14	10~19	10	10~19	10~19	63.66	62.52	67	50
	44		10~14	12~22	10~12	12~22	12~22	70.03	68.89	74	58
	48		10~14	12~22	10~12	12~24	12~24	76.39	75.25	83	63
	50		10~14	12~22	10~12	12~28	12~28	79.58	78.44	87	67
	60		10~14	12~22	10~12	12~30	12~30	95.49	94.35	99	80
	72		10~14	12~22	10~12	12~35	12~30	114.59	113.45	119	100

带轮形状F不适用H5M090。

胀套孔径尺寸表

dH7	容许最大扭矩N•m	D	(L)
8	19.6	23.5	6
10	27.5	25.5	6
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5
20	216	42	8
22	255	44
24	363	46
25	392	47
28	441	50	8.5
30	500	52
32	530	54
35	883	62	10

此表仅适用EUX16/18,EUX17尺寸表参考，EUX16/18,EUX17详见怡合达网站。
