80系列链轮（16A）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

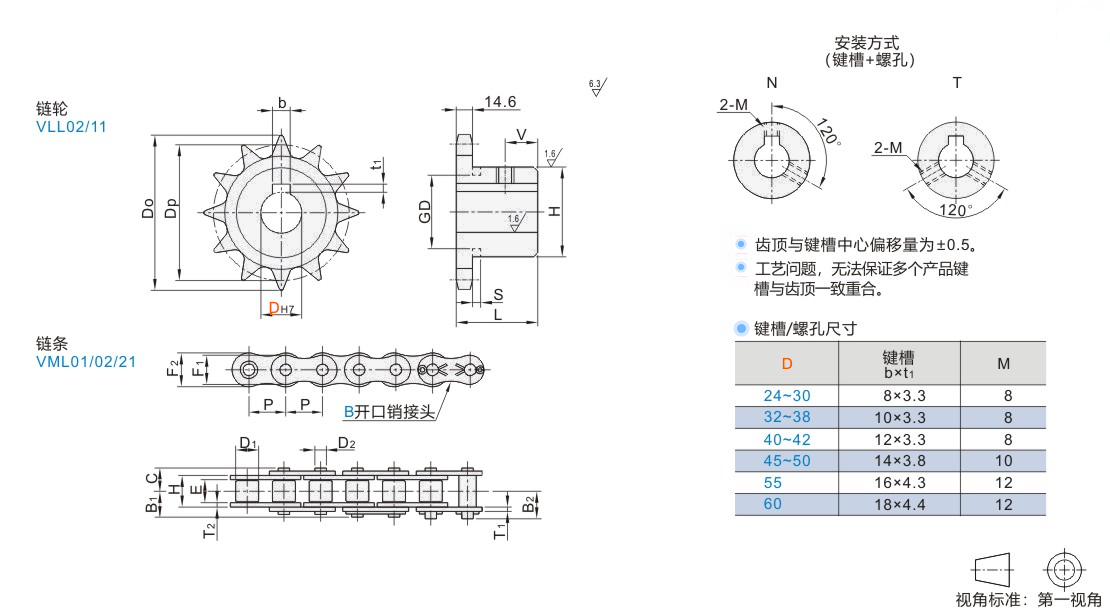

链轮

代码	材质	热处理	表面处理	类型
VLL02	S45C	齿顶高频	发黑	80系列
VLL11	SUS304	—	—	80系列

链条

代码	类型		节距（P）	材质
VML01	80系列	标准型	25.4	钢
VML02		标准型		不锈钢
VML21		重载型		钢

80系列链轮链条请勿与16B系列链轮链条配合！

H值中带*号数据的链轮轮毂上有槽

齿数			S		GD
9			10.4		44

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索JT-KGKSD/JT-KGKSU/JT-KGKDD/JT-KGKUD/JT-KGKQD/JT-KGKQU/JT-KGKFD/JT-KGKOD/JT-KGKXD/JT-KGKXU/JT-KGKLD/JT-KGKLU查看（如遇到其他特殊情况可咨询确认）。

选型参数

链轮

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
JT-KIISU-80	9	25 28 30 32 35	85	74.27	58*	40	7
	10	25 28 30 32	93	82.19	52		12
	11	25 28 30 32 35 38	102	90.16	60
	12	25 28 30 32 35 38 40 42 (45)	110	98.14	67
	13	25 28 30 32 35 38 40 42 45 48 50	118	106.14	77
	14	25 28 30 32 35 38 40 42 45 48 50	127	114.15	77
	15	25 28 30 32 35 38 40 42 45 48 50 55 60	135	122.17	93
	16	25 28 30 32 35 38 40 42 45 48 50 55 60	143	130.2
	17	25 28 30 32 35 38 40 42 45 48 50 55 60	151	138.23
	18	25 28 30 32 35 38 40 42 45 48 50 55 60	159	146.27
	19	25 28 30 32 35 38 40 42 45 48 50 55 60	167	154.32
	20	25 28 30 32 35 38 40 42 45 48 50 55 60	176	162.37
	21	25 28 30 32 35 38 40 42 45 48 50 55 60	184	170.42
JT-KIIDD-80	10	25 30	93	82.19	52	40	12
	12	25 30	110	98.14	67
	13	25 30	118	106.14	77
	14	25 30	127	114.15	77
	15	25 30	135	122.17	93
	16	30 35	143	130.2
	20	35 40	176	162.37

带( )D尺寸对应规格的安装方式为T，其余为N。

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		接头形式	内节内高	滚子	销轴				链节
代码	节数	接头形式	E min	D1 max	C max	B1 max	B2 max	D2 max	T1	T2	H	F1 max	F2 max
标准型 JT-KGISD-80 JT-KGISU-80	4~	B(开口销)	15.75	15.88	16.30	18.30	20.20	7.94	3.18	3.18	22.60	20.83	24.13
重载型 JT-KGIUD-80	4~	B(开口销)	15.75	15.88	17.95	19.95	22.35	7.94	3.99	3.99	24.28	20.83	24.13
