T10型免键梯形齿同步轮

图片仅供参考

T10型免键梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
ECG31	T10150	15	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG36	T10200	20	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG41	T10250	25	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG46	T10300	30	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG51	T10400	40	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
ECG56	T10500	50	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16

由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。
"可选加工"见同步轮产品简介(适用WC/WD/WE/FC可选加工)。

选型参数

选型表

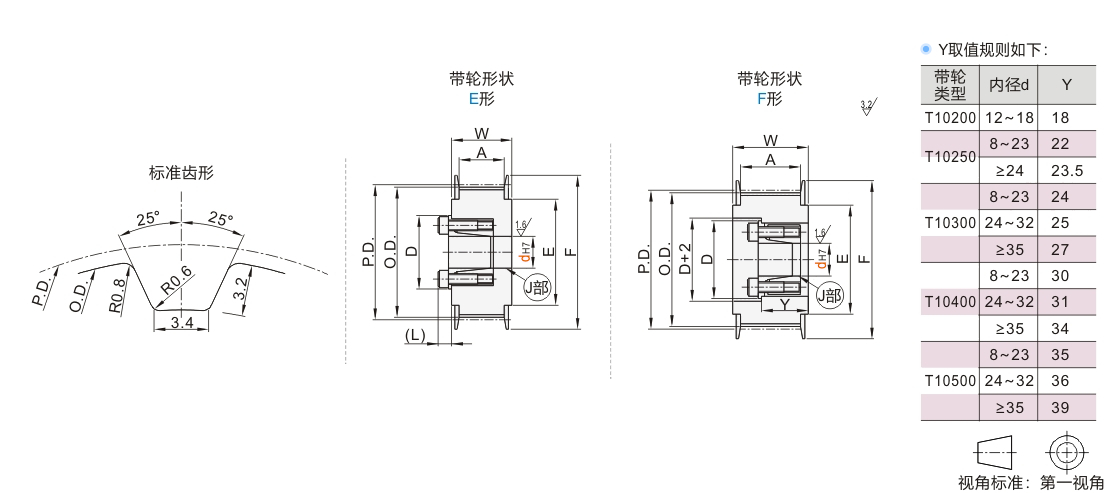

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)											P.D.	O.D.	F	E	带轮公称宽度
			轴孔规格dH7(根据胀套孔径尺寸表选择)																	T10150	T10200		T10250		T10300		T10400		T10500
			代码	齿数	E形	E形	F形	E形	F形	E形	F形	E形	F形							E形	F形	A	W
JT-VMSQD-T10150 JT-VMSQX-T10200 JT-VMSFD-T10250 JT-VMSFX-T10300 JT-VMSOD-T10400 JT-VMSOX-T10500	18		E F	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16	12~16					12~16	57.30	55.45	61	45	皮带宽度15 T10150 A:17 W:22 皮带宽度20 T10200 A:22 W:27 皮带宽度25 T10250 A:27 W:32 皮带宽度30 T10300 A:32 W:37 皮带宽度40 T10400 A:43 W:48 皮带宽度50 T10500 A:53 W:58
	20	12~19		12~19	12~19	12~19	12~19	12~19	12~19	12~19	12~19	12~19	12~19	63.66	61.80	67	50
	22	14~22		14~22	14~19	14~22	14~22	14~22	14~22	14~22	14~22	14~22	14~22	70.03	68.15	80	60
	24	14~22		14~28	14~19	14~28	14~28	14~28	14~28	14~28	14~28	14~28	14~28	76.39	74.55	87	67
	25	14~22		14~28	14~19	14~28	14~28	14~28	14~28	14~28	14~28	14~28	14~28	79.58	77.70
	26	14~22		14~28	14~19	14~28	14~28	14~28	14~28	14~28	14~28	14~28	14~28	82.76	80.90
	28	16~22		16~32	16~19	16~32	16~30	16~32	16~32	16~32	16~32	16~32	16~32	89.13	87.25	95	75
	30	16~22		16~32	16~19	16~32	16~30	16~32	16~32	16~32	16~32	16~32	16~32	95.49	93.65	104	84
	32	20~22		20~35	16~19	20~35	20~30	20~35	20~35	20~35	20~35	20~35	20~35	101.86	100.00	111	90
	36	20~22		20~35	16~19	20~40	20~30	20~40	20~35	20~40	20~35	20~40	20~35	114.59	112.75	123	102
	40	20~22		20~35	16~19	20~50	20~30	20~50	20~35	20~50	20~35	20~50	20~35	127.32	125.45	135	115
	44	20~22		20~35	16~19	20~50	20~30	20~50	20~35	20~50	20~35	20~50	20~35	140.06	138.20	152	130
	48	20~22		20~35	16~19	20~50	20~30	20~50	20~35	20~50	20~35	20~50	20~35	152.79	150.95	160	140
	50	20~22		20~35	16~19	20~50	20~30	20~50	20~35	20~50	20~35	20~50	20~35	159.15	157.3	170	150
	60	20~22		20~35	16~19	20~50	20~30	20~50	20~35	20~50	20~35	20~50	20~35	190.99	189.1	200	175

胀套孔径尺寸表

dH7	容许最大扭矩N∙m	D	(L)
12	44.1	28.5	6.5
12	44.1	28.5		14	63.7	30.5
15	80.4	31.5
16	83.3	33
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5
20	216.0	42		8
22	255.0	44
24	363.0	46
24	363.0	46	25		392.0	47
28	441.0	50	8.5
30	500.0	52
32	530.0	54
35	883.0	62	10
40	1079.0	67
45	1285.0	72
50	1706.0	77	10.5

价格计算公式=主体价格+涨套价格+装配费

可选加工参数

产品名称
