还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

选型参数

轴径D *

长度L *

15~1500/1

内螺纹M *

内螺纹N *

扳手槽距离端面距离S *

0~1485/1

图片仅供参考

导向轴两端内螺纹带扳手槽 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-RAMASU	代码 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMAQU	代码 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMASX	代码 / 普通级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-RAMAQX	代码 / 精密级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-RAMASL	代码 / 普通级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMAQL	代码 / 精密级	g6	SUS440C或同等硬度耐蚀钢	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-RAMAUU	代码 / 普通级	g6	S45C	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
—	代码 / 精密级	g6	S45C	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

选型参数

普通级

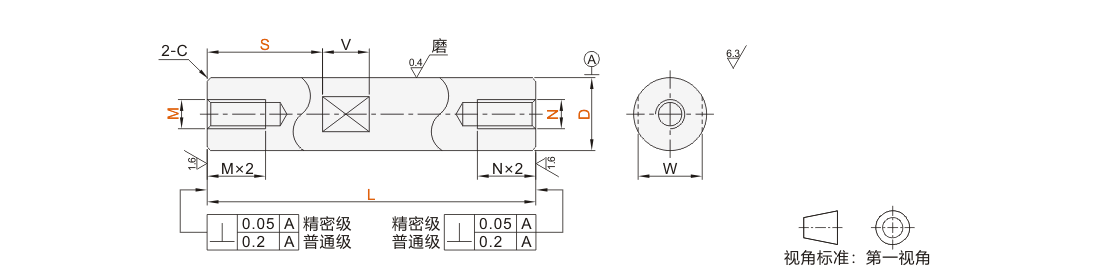

型号			L 最小单位1	M·N 选择	扳手槽尺寸			C
代码	Dg6		L 最小单位1	M·N 选择	S	W	V	C
JT-RAMASU JT-RAMASX JT-RAMASL JT-RAMAUU	6	-0.004 -0.012	15~600	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5
	8	-0.005 -0.014	15~800	3 4 5		7
	10	-0.005 -0.014	15~800	3 4 5 6		8
	12	-0.006 -0.017	15~1000	4 5 6 8		10	10
	13		20~1000	4 5 6 8		11
	15		20~1000	4 5 6 8 10		13
	16		25~1200	4 5 6 8 10		14
	18			4 5 6 8 10 12		16
	20	-0.007 -0.020		4 5 6 8 10 12		17		1.0
	25		30~1200	4 5 6 8 10 12 16		22
	30		30~1500	4 5 6 8 10 12 16 20		27	15
	35	-0.009 -0.025	30~1500	4 5 6 8 10 12 16 20 24		30	15
	40		50~1500	4 5 6 8 10 12 16 20 24 30		36	20
	50		50~1500	4 5 6 8 10 12 16 20 24 30		41	20

精密级

型号			L 最小单位1	M·N 选择	扳手槽尺寸			C
代码	Dg6		L 最小单位1	M·N 选择	S	W	V	C
JT-RAMAQU JT-RAMAQX JT-RAMAQL	6	-0.004 -0.012	20~300	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.2
	8	-0.005 -0.014	20~300	3 4 5		7
	10	-0.005 -0.014	20~350	3 4 5 6		8
	12	-0.006 -0.017		4 5 6 8		10	10
	13			4 5 6 8		11
	15			4 5 6 8 10		13
	16			4 5 6 8 10		14
	18			4 5 6 8 10 12		16
	20	-0.007 -0.020	25~450	4 5 6 8 10 12		17
	25			4 5 6 8 10 12 16		22
	30			6 8 10 12 16 20		27	15

暂未上传文档资料

导向轴 两端内螺纹带扳手槽 g6公差

导向轴两端内螺纹带扳手槽 g6公差
