产品详情
文档下载

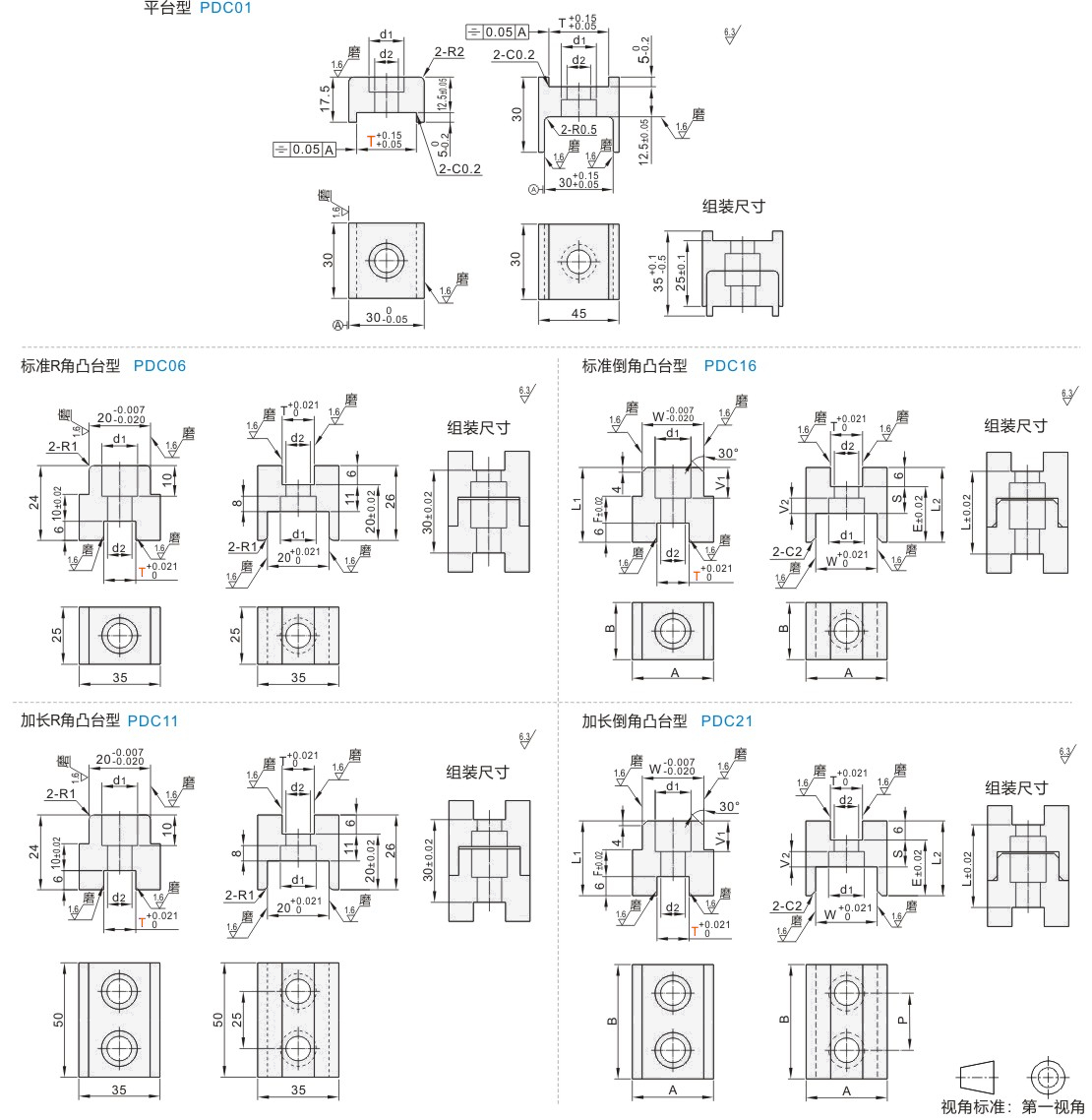

代码	材质	硬度	类型
JT-FNMSD	S45C	40~43HRC	T型 ● 平台型
JT-FNMSX	S45C	40~43HRC	T型 ● 标准R角凸台型
JT-FNMDD	S45C	40~43HRC	T型 ● 加长R角凸台型
JT-FNMDX	S45C	40~43HRC	T型 ● 标准倒角凸台型
JT-FNMUD	S45C	40~43HRC	T型 ● 加长倒角凸台型

选型参数

型号		d1	d2
代码	T	d1	d2
JT-FNMSD	14	11	6.5
	16
	20
JT-FNMSX	12	9.5	5.5
	16	14	9
	19	14	9
JT-FNMDD	12	9.5	5.5
	16	14	9
	19	14	9

型号		d1	d2	L	A	B	W	L1	V1	F	L2	V2	E	S	P
代码	T	d1	d2	L	A	B	W	L1	V1	F	L2	V2	E	S	P
JT-FNMDX	12	9.5	5.5	30	35	25	20	24	10	10	26	8	20	11	—
	16	14	9	30	35	25	20	24	10	10	26	8	20	11
	16L	9.5	5.5	25	30	20	17	21	6.5	7	24	6	18	9
	19	14	9	30	35	25	20	24	10	10	26	8	20	11
JT-FNMUD	12	9.5	5.5			50									25
	16	14	9			50									25
	16L	9.5	5.5	25	30	40	17	21	6.5	7	24	6	18	9	20
	19	14	9	30	35	50	20	24	10	10	26	8	20	11	25
