还有0项未选择重置

选择代码

代码参数

表面处理

选型参数

齿数 *

单边齿槽宽度A(mm) *

17~53/1

轴孔规格 *

内径d(mm) *

左端台阶孔内径Q(mm) *

15~95/1

右端台阶孔内径R(mm) *

15~95/1

左端台阶孔深度S(mm) *

3~17/1

右端台阶孔深度T(mm) *

3~17/1

图片仅供参考

双排同步轮 T10型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理
EVC01	T10	10.0	铝合金	铝合金	本色阳极氧化
EVC02	T10	10.0	铝合金	铝合金	黑色阳极氧化

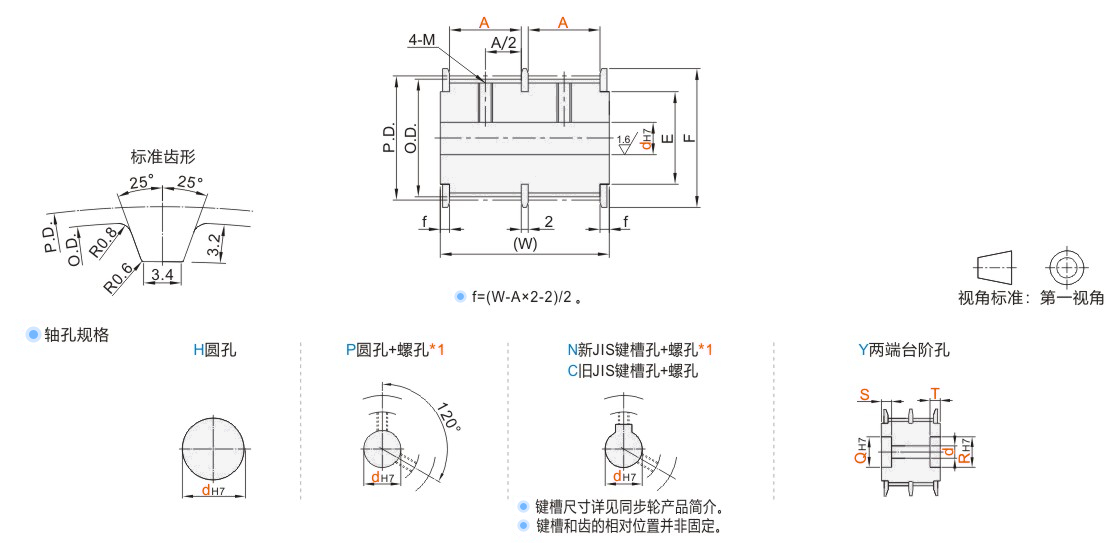

轴孔P·N·C螺孔尺寸表

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120°。
请注意选择齿面宽度A时，建议按配合的皮带宽度增加2~3mm。

选型参数

选型表

型号		A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1)				Y(最小单位1)		P.D.	O.D.	F	E	(W)
代码	齿数	A (最小单位1)	轴孔规格	H	P	N·C	Y	Q·R	S·T	P.D.	O.D.	F	E	(W)
本色阳极氧化 JT-VKMSD-T10 黑色阳极氧化 JT-VKMSU-T10	12	17~53	H P N C Y	12~19	12~18	12~15	12~17	15~19	3~17 S+T≤W-3	38.2	36.35	40	27	2×(A+2.5)+2
	14			12~27	12~26	12~20	12~25	18~27		44.56	42.7	48	35
	15			12~28	12~26	12~22	12~26	18~28		47.75	45.9	52	36
	16			12~32	12~30	12~26	12~30	18~32		50.93	49.05	58	40
	18			12~37	12~30	12~30	12~35	18~37		57.3	55.45	61	45
	20			12~42	12~40	12~36	12~40	18~42		63.66	61.8	67	50
	22			14~52	14~48	14~38	14~50	21~52		70.03	68.15	80	60
	24			14~59	14~50	14~44	14~57	21~59		76.39	74.55	87	67
	25					14~47				79.58	77.7
	26					14~50				82.76	80.9
	28			16~67	16~57	16~50	16~65	26~67		89.13	87.25	95	75
	30			16~76	16~65	16~50	16~74	26~76		95.49	93.65	104	84
	32			20~80	20~65	20~50	20~75	27~82		101.86	100	111	90
	34							22~92		108.23	106.4	115	95
	36							27~94		114.59	112.75	123	102
	40							27~95		127.32	125.45	135	115
	44									140.06	138.2	152	130
	48									152.79	150.95	160	140
	50									159.15	157.3	170	150
	60									190.99	189.1	200	180

轴孔规格H、Y时，无螺孔。
孔径13、14、17、21~29、31、32、46~49不适用轴孔规格C。
“可选加工”见同步轮产品简介(仅适用MC/MD/FC/AB/AC/MK可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

N：新JIS（ B1301）键槽尺寸表

可选加工参数
