产品详情
文档下载

代码	轴承	动作形式	类型
JT-USDSQ	球轴承	双作用	导杆薄型气缸

缸径12~25

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

缸径32~63

缸径80~100

选型参数

缸径12~25

型号		行程	内置磁石	磁性开关接点类型	磁性开关长线(m）	缓冲形式	P 接管螺纹	使用流体	使用压力范围(Mpa)	保证耐压力 (Mpa)	工作环境温度(℃)	使用速度范围(mm/s)
代码	缸径	行程	内置磁石	磁性开关接点类型	磁性开关长线(m）	缓冲形式	P 接管螺纹	使用流体	使用压力范围(Mpa)	保证耐压力 (Mpa)	工作环境温度(℃)	使用速度范围(mm/s)
JT-USDSQ	12	10 20 30 40 50 75 100 125 150 175 200 250	Y(有）	无指定(无磁性开关) 2(电子式无接点2线) N (电子式无接点NPN型) P (电子式无接点PNP型)	2 3 5	两侧垫缓冲	M5	空气	0.12~ 1.0	1.5	-10~60 (无冻结)	50~500
	12												16
	20												20 30 40 50 75 100 125 150 175 200 250 300 350 400	Rc1/8	0.1~ 1.0
	25												20 30 40 50 75 100 125 150 175 200 250 300 350 400	Rc1/8	0.1~ 1.0

JT-USDSQ全系列附磁，选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcS。

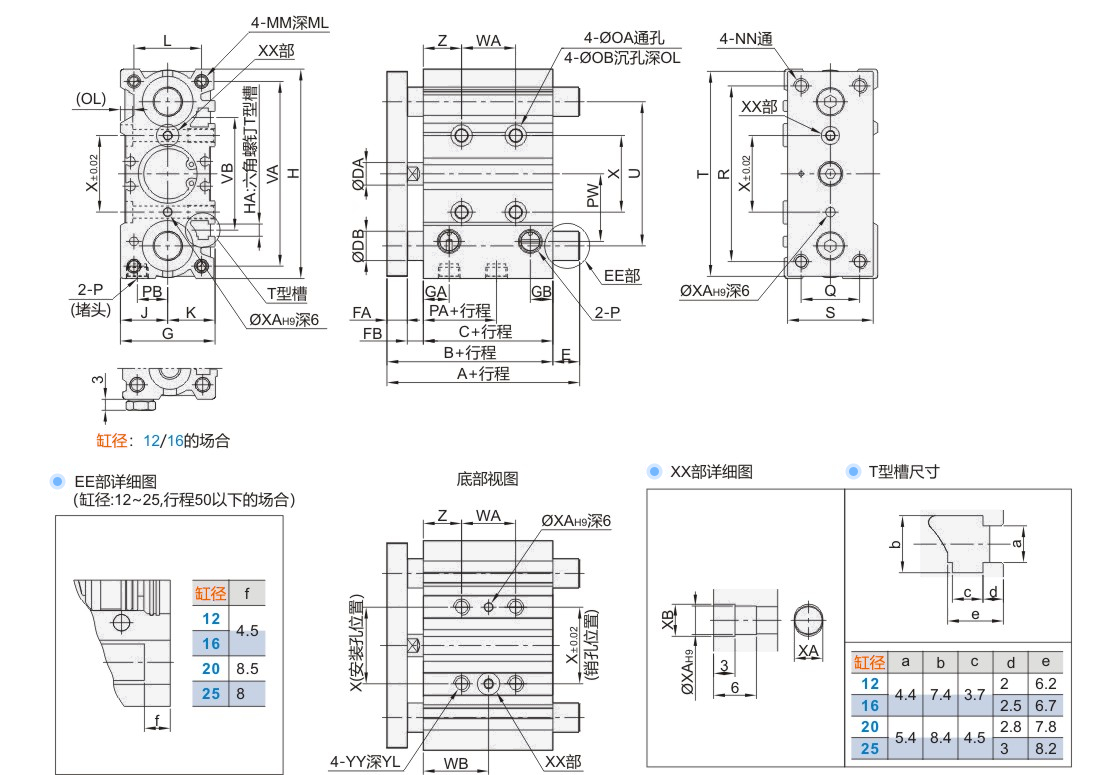

缸径	A				B	C	DA	DB	E				FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL
缸径	行程 10~30	行程 40~100	行程 125~200	行程 200以上	B	C	DA	DB	行程 10~30	行程 40~100	行程 125~200	行程 200以上	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL
12	43	55	84.5	84.5	42	29	6	6	1	13	42.5	42.5	7	6	26	10	7	58	M4	13	13	18	M4	10	M4	4.3	8	4.5
16	49	65	94.5	94.5	46	33	8	8	3	19	48.5	48.5	7	6	30	10.5	7.5	64	M4	15	15	22	M5	12	M5	4.3	8	4.5
20	59	76	100	117.5	53	37	10	10	6	23	47	64.5	8	8	36	11.5	9	83	M5	18	18	24	M5	13	M5	5.4	9.5	5.5
25	65.5	81.5	100.5	117.5	53.5	37.5	10	13	12	28	47	64	9	7	42	11.5	10	93	M5	21	21	30	M6	15	M6	5.4	9.5	5.5

缸径	P	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	YY	YL	Z
缸径	P	PA	PB	PW	Q	R	S	T	U	VA	VB	行程 10~30	行程 40~100	行程 125~200	行程 250~300	行程 300以上	行程 10~30	行程 40~100	行程 125~200	行程 250~300	行程 300以上	X	XA	XB	YY	YL	Z
12	M5	13	8	18	14	48	22	56	41	50	37	20	40	110	200	—	15	25	60	105	—	23	3	3.5	M5	10	5
16		14.5	10	19	16	54	25	62	46	56	38	24	44	110		—	17	27	60	105	—	24			M5	10	5
20		13.5	10.5	25	18	70	30	81	54	72	44			120		300	29	39	77	117	167	28			M6	12	17
25	Rc1/8	12.5	13.5	30	26	78	38	91	64	82	50			120		300	29	39	77	117	167	34	4	4.5	M6	12	17

气缸重量表单位：Kg

缸径	行程
缸径	10	20	30	40	50	75	100	125	150	175	200	250	300	350	400
12	0.21	0.24	0.27	0.32	0.35	0.43	0.5	0.59	0.67	0.75	0.83	0.99	—	—	—
16	0.31	0.35	0.40	0.47	0.51	0.62	0.72	0.85	0.96	1.06	1.17	1.38	—	—	—
20	—	0.6	0.66	0.79	0.85	1.01	1.17	1.36	1.52	1.68	1.84	2.17	2.49	2.81	3.13
25		0.87	0.96	1.12	1.20	1.41	1.62	1.86	2.06	2.27	2.48	2.92	3.33	3.75	4.16

理论输出力表单位：N

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(Mpa
缸径	杆径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
12	6	伸出	113	23	34	45	57	68	79	90	102	113
12	6	缩回	85	17	25	34	42	51	59	68	76	85
16	8	伸出	201	40	60	80	101	121	141	161	181	201
16	8	缩回	151	30	45	60	75	90	106	121	136	151
20	10	伸出	314	63	94	126	157	188	220	251	283	314
20	10	缩回	236	47	71	94	118	141	165	188	212	236
25	10	伸出	491	98	147	196	245	295	344	393	442	491
25	10	缩回	412	82	124	165	206	247	289	330	371	412

缸径32~63

型号		行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	缓冲形式	接管螺纹	使用流体	使用压力范围(Mpa)	保证耐压力 (Mpa)	工作环境温度(℃)	使用速度范围(mm/s)
代码	缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	缓冲形式	接管螺纹	使用流体	使用压力范围(Mpa)	保证耐压力 (Mpa)	工作环境温度(℃)	使用速度范围(mm/s)
JT-USDSQ	32	25 50 75 100 125 150 175 200 250 300 350 400	Y (有)	无指定(无磁性开关) 2(电子式无接点2线) N (电子式无接点NPN型) P (电子式无接点PNP型)	2 3 5	两侧垫缓冲	Rc1/8	空气	0. 1~ 1 .0	1.5	-10~60 (无冻结)	50~500
	40						Rc1/8
	50						Rc1/4
	63						Rc1/4

JT-USDSQ全系列附磁，选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcS。

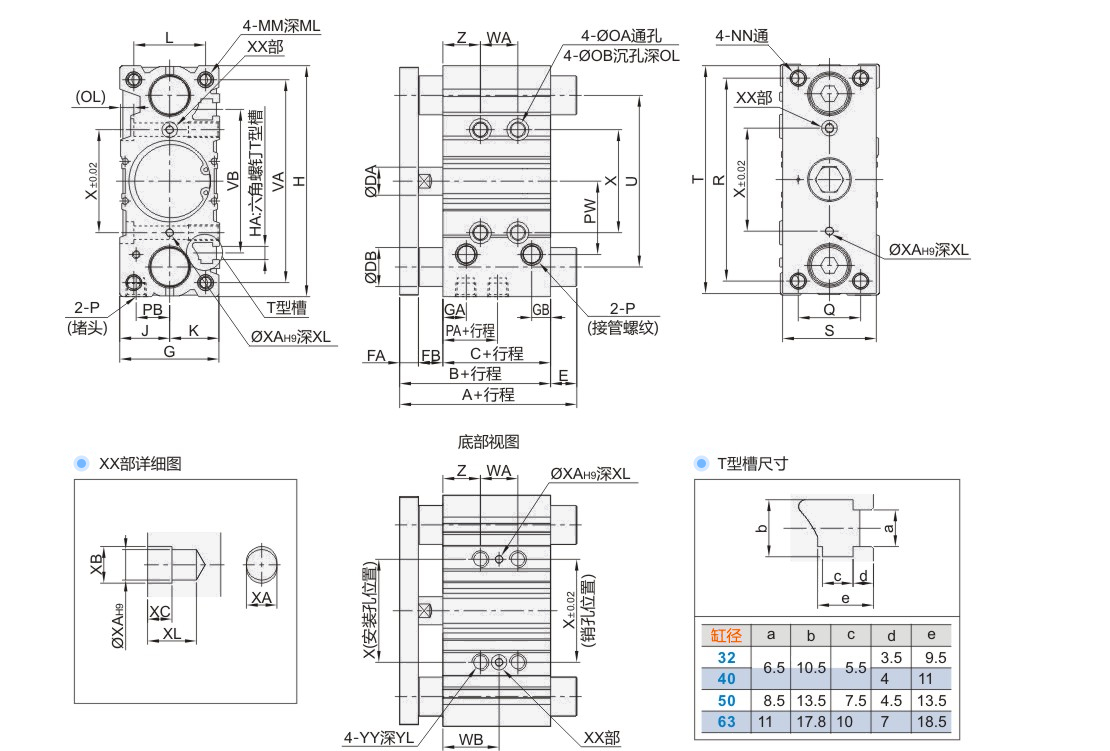

缸径	A				B	C	DA	DB	E				FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P
缸径	行程 25~50	行程 75~100	行程 125~200	行程 200以上	B	C	DA	DB	行程 25~50	行程 75~100	行程 125~200	行程 200以上	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P
32	79.5	96.5	116.5	138.5	59.5	37.5	14	16	20	37	57	79	10	12	48	12	9	112	M6	24	24	34	M8	20	M8	6.7	11	7.5	Rc1/8
40	79.5	96.5	116.5	138.5	66	44	14	16	13.5	30.5	50.5	72.5	10	12	54	15	12	120	M6	27	27	40	M8	20	M8	6.7	11	7.5	Rc1/8
50	91.5	112.5	132.5	159.5	72	44	18	20	19.5	40.5	60.5	87.5	12	16	64	15	12	148	M8	32	32	46	M10	22	M10	8.6	14	9	Rc1/4
63	91.5	112.5	132.5	159.5	77	49	18	20	14.5	35.5	55.5	82.5	12	16	78	15.5	13.5	162	M10	39	39	58	M10	22	M10	8.6	—	9	Rc1/4

缸径	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	XC	XL	YY	YL	Z
缸径	PA	PB	PW	Q	R	S	T	U	VA	VB	行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上	行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上	X	XA	XB	XC	XL	YY	YL	Z
32	6.5	16	35.5	30	96	44	110	78	98	63	24	48	124	200	300	33	45	83	121	171	42	4	4.5	3	6	M8	16	21
40	13	18	39.5	30	104	44	118	86	106	72						34	46	84	122	172	50	4	4.5	3	6	M8	16	22
50	9	21.5	47	40	130	60	146	110	130	92						36	48	86	124	174	66	5	6	4	8	M10	20	24
63	13	28	58	50	130	70	158	124	142	110	28	52	128			38	50	88	124	174	80	5	6	4	8	M10	20	24

气缸重量表单位：Kg

缸径	行程
缸径	25	50	75	100	125	150	175	200	250	300	350	400
32	1.37	1.66	2.08	2.37	2.74	3.03	3.31	3.60	4.25	4.82	5.39	5.97
40	1.59	1.92	2.38	2.7	3.11	3.44	3.77	4.09	4.81	5.46	6.11	6.76
50	2.65	3.14	3.85	4.34	4.97	5.47	5.96	6.45	7.57	8.56	9.54	10.5
63	3.33	3.91	4.71	5.29	6.01	6.59	7.17	7.75	9.05	10.20	11.4	12.5

理论输出力表单位：N

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(Mpa)
缸径	杆径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
32	14	伸出	804	161	241	322	402	483	563	643	724	804
32	14	缩回	650	130	195	260	325	390	455	520	585	650
40	14	伸出	1257	251	377	503	628	754	880	1005	1131	1257
40	14	缩回	1103	221	331	441	551	662	772	882	992	1103
50	18	伸出	1963	393	589	785	982	1178	1374	1571	1767	1963
50	18	缩回	1709	342	513	684	855	1025	1196	1367	1538	1709
63	18	伸出	3117	623	935	1247	1559	1870	2182	2494	2806	3117
63	18	缩回	2863	573	859	1145	1431	1718	2004	2290	2576	2863

缸径80~100

型号		行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	缓冲形式	接管螺纹	使用流体	使用压力范围(Mpa)	保证耐压力 (Mpa)	工作环境温度(℃)	使用速度范围(mm/s)
代码	缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长(m)	缓冲形式	接管螺纹	使用流体	使用压力范围(Mpa)	保证耐压力 (Mpa)	工作环境温度(℃)	使用速度范围(mm/s)
JT-USDSQ	80	25 50 75 100 125 150 175 200 250 300 400	Y (有)	无指定(无磁性开关) 2(电子式无接点2线) N (电子式无接点NPN型) P (电子式无接点PNP型)	2 3 5	两侧垫缓冲	Rc3/8	空气	0.1~1.0	1.5	-10~60 (无冻结)	50~400
JT-USDSQ	100	25 50 75 100 125 150 175 200 250 300 400	Y (有)	无指定(无磁性开关) 2(电子式无接点2线) N (电子式无接点NPN型) P (电子式无接点PNP型)	2 3 5	两侧垫缓冲	Rc3/8	空气	0.1~1.0	1.5	-10~60 (无冻结)	50~400

JT-USDSQ全系列附磁，选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcs。

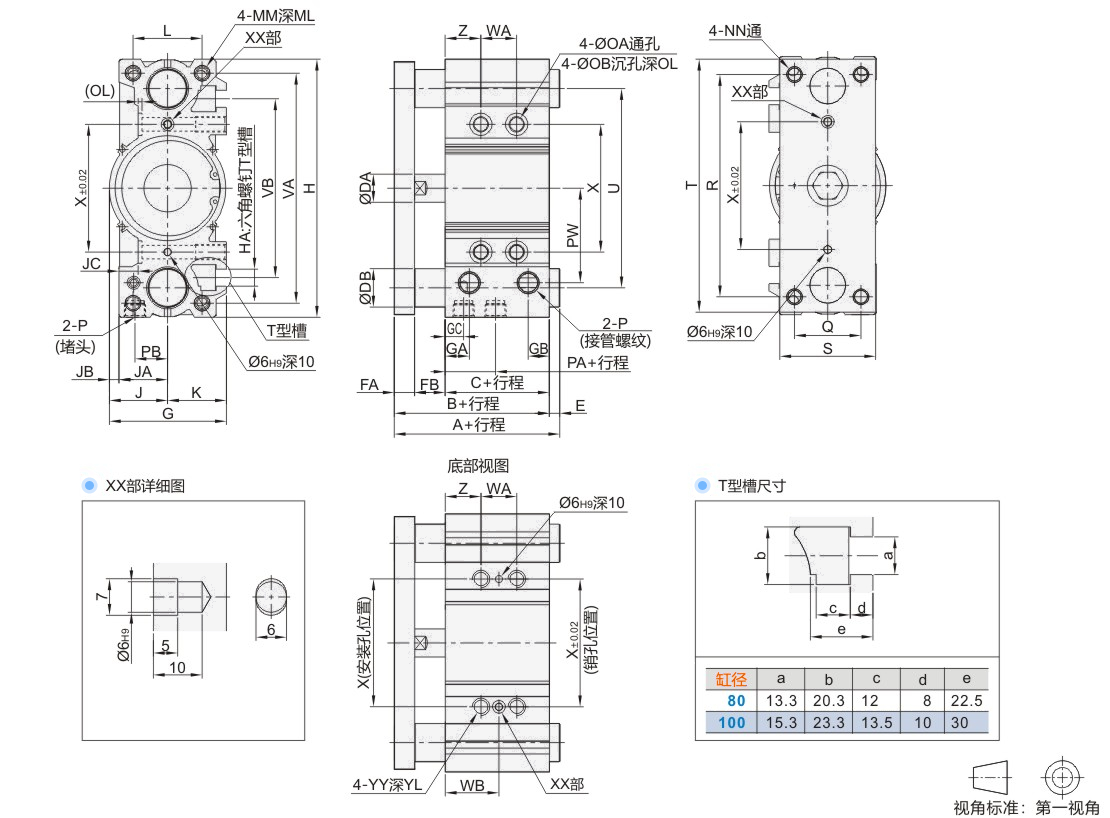

缸径	A				B	C	DA	DB	E				A	FB	G	GA	GB	GC	H	HA	J	JA	JB	JC	K	L	MM	ML	NN
缸径	行程 25	行程 50	行程 75~200	行程 200以上	B	C	DA	DB	行程 25	行程 50	行程 75~200	行程 200以上	A	FB	G	GA	GB	GC	H	HA	J	JA	JB	JC	K	L	MM	ML	NN
80	104.5	128.5	158.5	191.5	96.5	56.5	22	25	8	32	62	95	16	24	91.5	19	16.5	14.5	202	M12	45.5	38	7.5	15	46	54	M12	25	M12
100	119.5	145.5	178.5	201.5	116	66	26	30	3.5	29.5	62.5	85.5	19	31	111.5	22.5	20.5	18	240	M14	55.5	45	10.5	10	56	62	M14	31	M14

缸径	OA	OB	OL	P	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	YY	YL
															行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上	行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上
															行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上	行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上				80	10.6	17.5	3	Rc3/8	14.5	25.5	74	52	174	75	198	156	180	140	28	52	128	200	300	42	54	92	128	178	100	M12	24	28
100	12.5	20	8	17.5	32.5	89	64	210	90	236	188	210	166	48	72	148	220	320	35	47	85	121	171	124	M14	28	11					Rc3/8

气缸重量表单位：Kg

缸径	行程
缸径	25	50	75	100	125	150	175	200	250	300	350	400
80	5.27	6.29	7.49	8.21	8.92	9.64	10.4	11.1	12.9	14.3	15.7	17.2
100	8.62	10.1	11.8	12.9	13.9	15	16	17.1	19.6	21.7	23.8	25.9

理论输出力表单位：N

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(Mpa)
缸径	杆径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
80	22	伸出	5027	1005	1508	2011	2513	3016	3519	4021	4524	5027
80	22	缩回	4646	929	1394	1859	2323	2788	3252	3717	4182	4646
100	26	伸出	7854	1571	2356	3142	3927	4712	5498	6283	7069	7854
100	26	缩回	7323	1465	2197	2929	3662	4394	5126	5858	6591	7323
