实心导向轴两端内螺纹扳手槽 f8公差

图片仅供参考

实心导向轴两端内螺纹扳手槽 f8公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	精度等级	D公差	材质	硬度	表面处理
JT-CMLDD	标准型	普通级	f8	S45C	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~
JT-CMODD	带扳手槽型	普通级	f8	S45C	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~
JT-CMLDF	标准型	普通级	f8	SUS304	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~
JT-CMODF	带扳手槽型	普通级	f8	SUS304	—	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

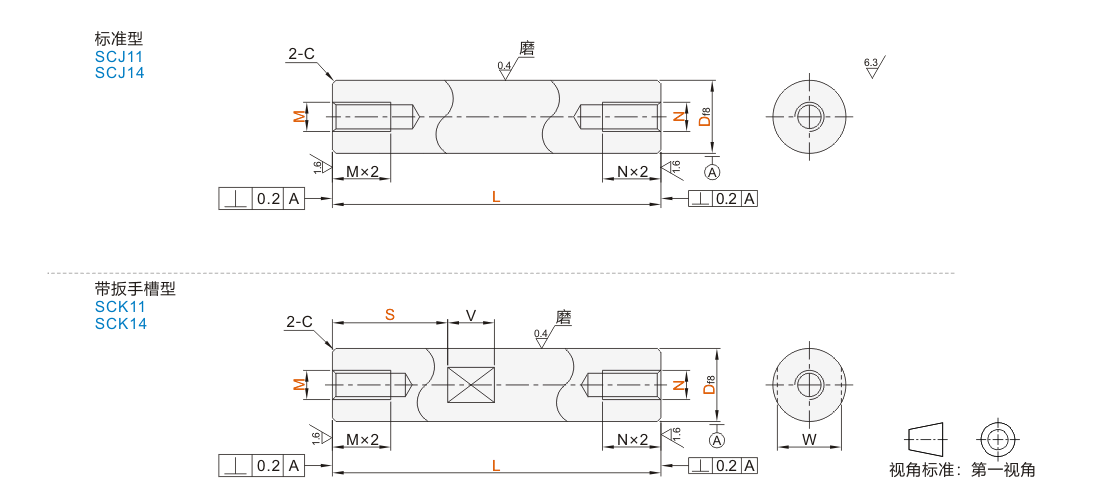

选型参数

标准型

型号			L 最小单位1	M·N 选择	C
代码	Df8		L 最小单位1	M·N 选择	C
(D公差f8) JT-CMLDD JT-CMLDF	6	-0.010 -0.028	15~600	3	0.5以下
	8	-0.013 -0.035	15~800	3 4 5
	10	-0.013 -0.035	15~800	3 4 5 6
	12	-0.016 -0.043	15~1000	4 5 6 8
	13		15~1000	4 5 6 8
	15		20~1000	4 5 6 8 10
	16		20~1200	4 5 6 8 10
	18*		25~1200	4 5 6 8 10 12
	20	-0.020 -0.053		4 5 6 8 10 12	1.0以下
	25			4 5 6 8 10 12 16
	30		30~1500	4 5 6 8 10 12 16 20
	35*	-0.025 -0.064		4 5 6 8 10 12 16 20 24
	40*			4 5 6 8 10 12 16 20 24 30
	50*			4 5 6 8 10 12 16 20 24 30

带*规格不适用于JT-CMLDF。

带扳手槽型

型号			L 最小单位1	M·N 选择	扳手槽尺寸			C
代码	Df8		L 最小单位1	M·N 选择	S	W	V	C
(D公差f8) JT-CMODD JT-CMODF	6	-0.010 -0.028	15~600	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8	-0.013 -0.035	15~800	3 4 5		7
	10	-0.013 -0.035	15~800	3 4 5 6		8
	12	-0.016 -0.043	15~1000	4 5 6 8		10	10
	13		20~1000	4 5 6 8		11
	15		20~1000	4 5 6 8 10		13
	16		25~1200	4 5 6 8 10		14
	18*			4 5 6 8 10 12		16
	20	-0.020 -0.053		4 5 6 8 10 12		17		1.0以下
	25		30~1200	4 5 6 8 10 12 16		22
	30		30~1500	4 5 6 8 10 12 16 20		27	15
	35*	-0.025 -0.064	30~1500	4 5 6 8 10 12 16 20 24		30	15
	40*		50~1500	4 5 6 8 10 12 16 20 24 30		36	20
	50*		50~1500	4 5 6 8 10 12 16 20 24 30		41	20

带*规格不适用于JT-CMODF。

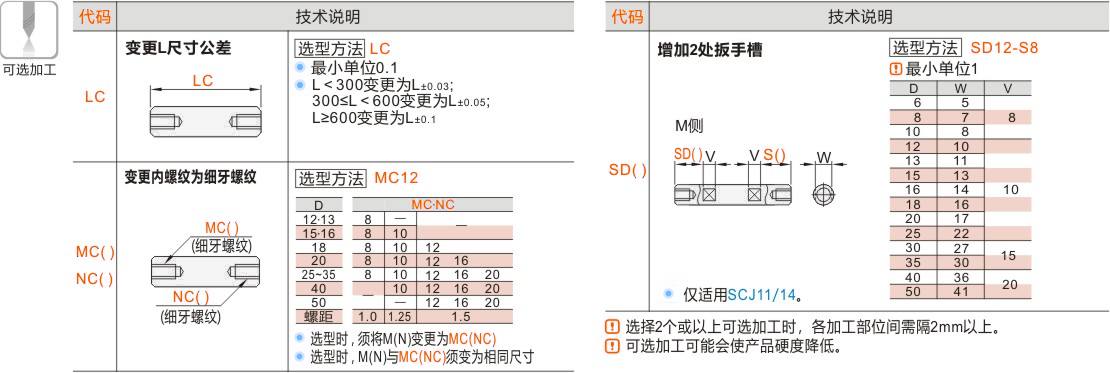

可选加工参数

产品名称

暂未上传文档资料
