轴径D(mm) *

长度L(mm) *

8~1500/1

实心导向轴直杆型 g6公差

图片仅供参考

实心导向轴直杆型 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	D公差	材质	硬度	表面处理	类型
JT-CBNSD●	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	标准型
JT-CBNSU●	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750 ~，镀层厚度3µm~	标准型
JT-CBNSQ	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铬	标准型
JT-CBNSX●	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	标准型
JT-CBNSL●	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750 ~，镀层厚度3µm~	标准型
JT-CBNUD●	g6	S45C	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	标准型
JT-CBNUU●	g6	S45C	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750 ~，镀层厚度3µm~	标准型

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

型号			L 最小单位1	C
代码	Dg6		L 最小单位1	C
JT-CBNSD JT-CBNSU JT-CBNSQ JT-CBNSX JT-CBNSL JT-CBNUD JT-CBNUU	3	-0.002 -0.008	8~400	0.2以下
	4	-0.004 -0.012
	5
	6		15~600
	8	-0.005 -0.014	15~800	0.5以下
	10	-0.005 -0.014	15~800
	12	-0.006 -0.017	15~1000
	13		20~1000
	15		20~1000
	16		25~1200
	18
	20	-0.007 -0.020		1.0以下
	25		30~1200
	30		30~1500
	35	-0.009 -0.025	30~1500
	40		40~1500
	50		60~1500

JT-CBNSQ仅使用于D≤30且L≤500。

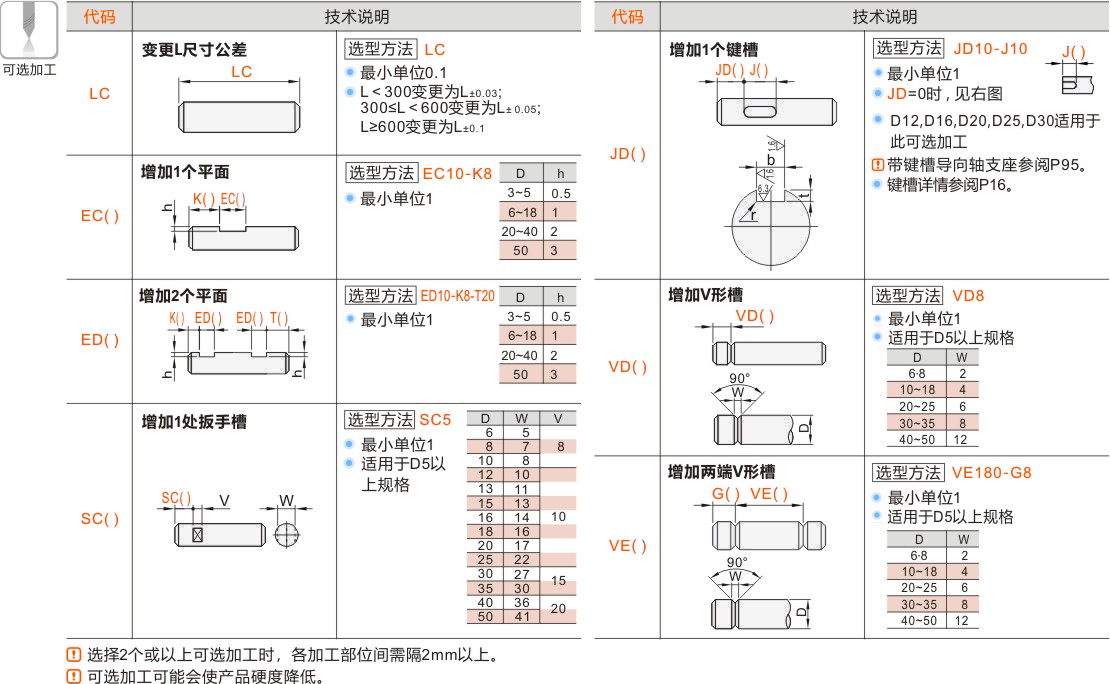

可选加工参数
