轴径D(mm) *

长度L(mm) *

20~1500/1

螺纹长度B(mm) *

2~60/1

内螺纹N(mm) *

图片仅供参考

实心导向轴内螺纹引导型一端外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	D公差	材质	热处理	表面处理	类型
JT-CQKQD	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—	内螺纹引导型 ● 一端外螺纹同径型
JT-CQKQU	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	内螺纹引导型 ● 一端外螺纹同径型
JT-CQKQX	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—	内螺纹引导型 ● 一端外螺纹同径型
JT-CQKQL	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	内螺纹引导型 ● 一端外螺纹同径型

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

选型表

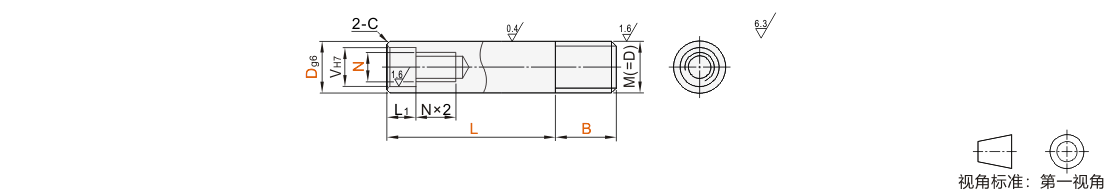

型号			最小单位1		N(选择)	引导尺寸		C
代码	Dg6		L	B	N(选择)	V孔径	L1孔深	C
JT-CQKQD JT-CQKQU JT-CQKQX JT-CQKQL	12	-0.006 -0.017	20~1000	2≤B≤D×5 B=0时，无外螺纹	4	8	8	0.5以下
	16	-0.006 -0.017	20~1200		4 5 6	12	12	0.5以下
	20	-0.007 -0.020	20~1200		5 6 8 10	16	16	1.0以下
	30	-0.007 -0.020	20~1500		6 8 10 12	20	20	1.0以下

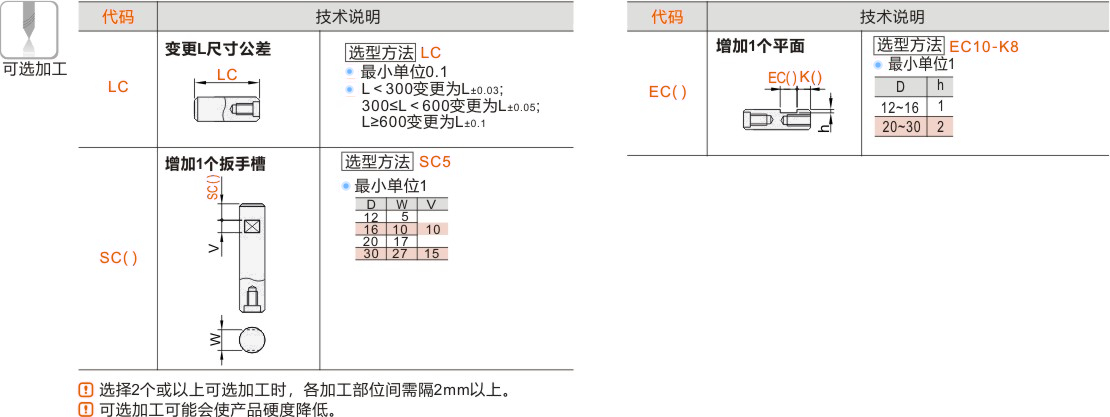

可选加工参数

暂未上传文档资料

实心导向轴 内螺纹引导型 一端外螺纹
