直柱型直线轴承单衬型/双衬型

图片仅供参考

直柱型直线轴承单衬型/双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKBSD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	单衬型
JT-RSKBSU	SUJ2	56HRC~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15～120°C	单衬型
JT-RSKBSX	SUS440C	54HRC~	—	SUS440C	树脂	丁腈橡胶	-15～80°C	单衬型
JT-RSKBSL	SUS440C	54HRC~	—	SUS440C	不锈钢	不锈钢	-15～120°C	单衬型
JT-RSKBDD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	双衬型
JT-RSKBDU	SUJ2	56HRC~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15～120°C	双衬型

保持架材质树脂相当于DURACON M90。

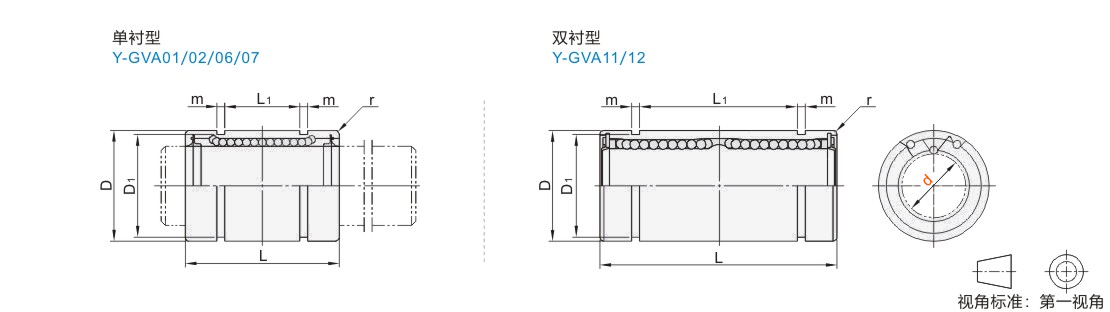

选型参数

单衬型

型号			D			L		L1		m	D1	r	偏心 (最大)	滚珠列数	基本额定负载		重量(g)
代码	d		尺寸	无表面处理	有表面处理	L		L1		m	D1	r	偏心 (最大)	滚珠列数	C(动)N	Co(静)N	重量(g)
JT-RSKBSD JT-RSKBSU JT-RSKBSX JT-RSKBSL	4	0 -0.008	8	0 -0.009	0 -0.015	12	0 -0.12	—	—	—	—	0.3	0.007	4	85	125	1.9
	5	0 -0.008	10	0 -0.009	0 -0.015	15	0 -0.12	8	0 -0.4	1.1	9.6	0.4	0.007		165	205	3.9
	6	0 -0.009	12	0 -0.011	0 -0.018	19	0 -0.2	11.3			11.5		0.011		205	260	8.3
	(8)		15	0 -0.011	0 -0.018	24		15.3			14.3				260	375	15
	(10)		19	0 -0.013	0 -0.021	29		19.4		1.3	18				370	545	30
	(12)		21			30		20.4			20	0.8			410	595	40
	(13)		23			32		20.4			22				505	780	45
	(16)		28			37		23.3		1.6	27			5	770	1175	70
	(20)	0 -0.010	32	0 -0.016	0 -0.025	42		27.3		1.6	30.5		0.014	5	880	1365	95
	(25)		40			59	0 -0.3	37.3	0 -0.5	1.85	38	1.5		6	975	1565	235
	(30)		45			64		40.8		1.85	43				1565	2735	260
	35	0 -0.012	52	0 -0.019	0 -0.030	70		45.3		2.1	49		0.019		1665	3135	420
	40		60			80		56.3		2.1	57				2155	4015	650
	50		80			100		68.8		2.6	76.5				3815	7935	1695

JT-RSKBSX/JT-RSKBSL仅适用带( )规格，JT-RSKBSU仅适用d8~12，d16~40。 1Kgf=9.81N

双衬型

型号			D		L		L1		m	D1	r	偏心 (最大)	滚珠列数	基本额定负载		静态允许力矩(N/m)	重量(g)
代码	d		D		L		L1		m	D1	r	偏心 (最大)	滚珠列数	C(动)N	Co(静)N	静态允许力矩(N/m)	重量(g)
JT-RSKBDD JT-RSKBDU	4	0 -0.010	8	0 -0.015	23	0 -0.3	—	—	—	—	0.3	0.009	4	175	250	0.60	4.5
	5		10	0 -0.015	28		18.2	0 -0.5	1.1	9.6	0.4	0.009		260	410	1.35	10
	6		12	0 -0.018	35		24.8			11.5		0.014		320	525	2.15	15
	8		15	0 -0.018	45		32.8			14.3				430	780	4.30	30
	10		19	0 -0.021	55		41.4		1.3	18				585	1095	7.20	60
	12		21		57		43.4			20	0.8			655	1195	10.5	75
	13		23		61		43.4			22				810	1565	11.5	85
	16		28		70		49.8		1.6	27			5	1225	2345	19.5	140
	20	0 -0.012	32	0 -0.025	80		57.8	0 -0.6	1.6	30.5		0.019	5	1395	2735	26.5	175
	25		40		112	0 -0.4	78.3		1.85	38	1.5		6	1555	3135	43.0	435
	30		45		123		85.3		1.85	43				2485	5485	82.5	475
	35	0 -0.015	52	0 -0.030	135		94.8		2.1	49		0.024		2645	6265	105	790
	40		60		151		116.8		2.1	57				3425	8035	145	1165
	50		80		192		142.8		2.6	76.5				6075	15895	395	2095

JT-RSKBDU仅适用d8~12，d16~40。 1Kgf=9.81N
