固定调节型脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 底座	材质 / 螺杆	材质 / 胶垫	表面处理 / 底座	表面处理 / 螺杆	类型
JT-UBNLM	HT200	S45C	—	镀锌	镀锌	固定调节型 ● 无胶垫 ● 铸造底座
JT-UBNLL	HT200	S45C	—	电泳(黑色)	电泳(黑色)	固定调节型 ● 无胶垫 ● 铸造底座
JT-UBNLF	HT200	S45C	天然橡胶(黑色)	镀锌	镀锌	固定调节型 ● 带胶垫 ● 铸造底座
JT-UBNLU	HT200	S45C	天然橡胶(黑色)	电泳(黑色)	电泳(黑色)	固定调节型 ● 带胶垫 ● 铸造底座

标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。
请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

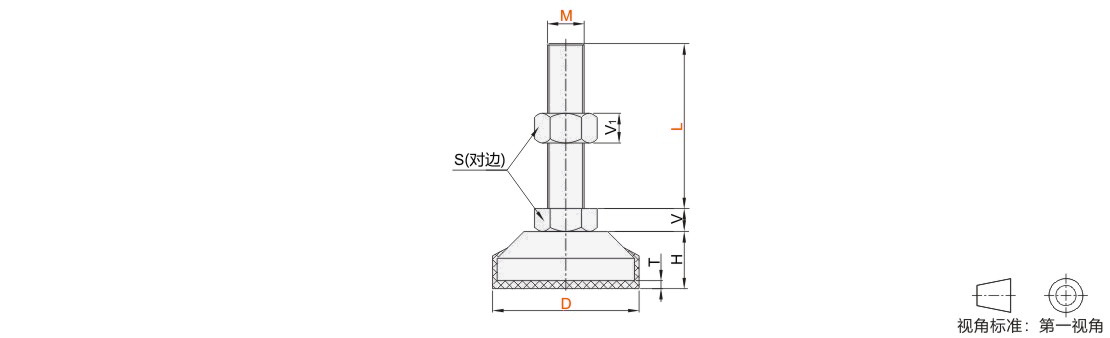

选型参数

选型表

型号			L	螺距	H	S	T	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	H	S	仅JT-UBNLU/JT-UBNLF	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
无胶垫 JT-UBNLL JT-UBNLM 带胶垫 JT-UBNLU JT-UBNLF	60	16	100	2	21.5	24	3.5	10	13	700	0.44
			125								0.45
			150								0.46
		20	100	2.5		30		13	16	750	0.74
			125								0.75
			150								0.76
	80	16	100	2	36.5	24		10	13	800	0.90
			125								1.00
			150								1.10
		20	100	2.5		30		13	16	850	1.00
			125								1.10
			150								1.20
	100	16	100	2	40.5	24		10	13	800	1.26
			125								1.28
			150								1.30
		20	100	2.5		30		13	16	900	1.34
			125								1.36
			150								1.38
		24	100	3		36		16	19	950	1.40
			125								1.43
			150								1.47
			200								1.52
