25系列A型链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

链轮

代码	材质	热处理	表面处理	类型
VLC01	S45C	齿顶高频	发黑	25系列
VLC11	SUS304	—	—	25系列

链条

代码	类型	节距（P）	材质
VMC01	25系列	6.35	钢
VMC11	25系列	6.35	不锈钢

25系列链轮链条请勿与04B系列链轮链条配合！

齿顶与键槽中心偏移量为±0.5。

工艺问题，无法保证多个产品齿顶与键槽一致重合。

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索JT-KGKSD/JT-KGKSU/JT-KGKDD/JT-KGKUD/JT-KGKQD/JT-KGKQU/JT-KGKFD/JT-KGKOD/JT-KGKXD/JT-KGKXU/JT-KGKLD/JT-KGKLU查看（如遇到其他特殊情况可咨询确认）。

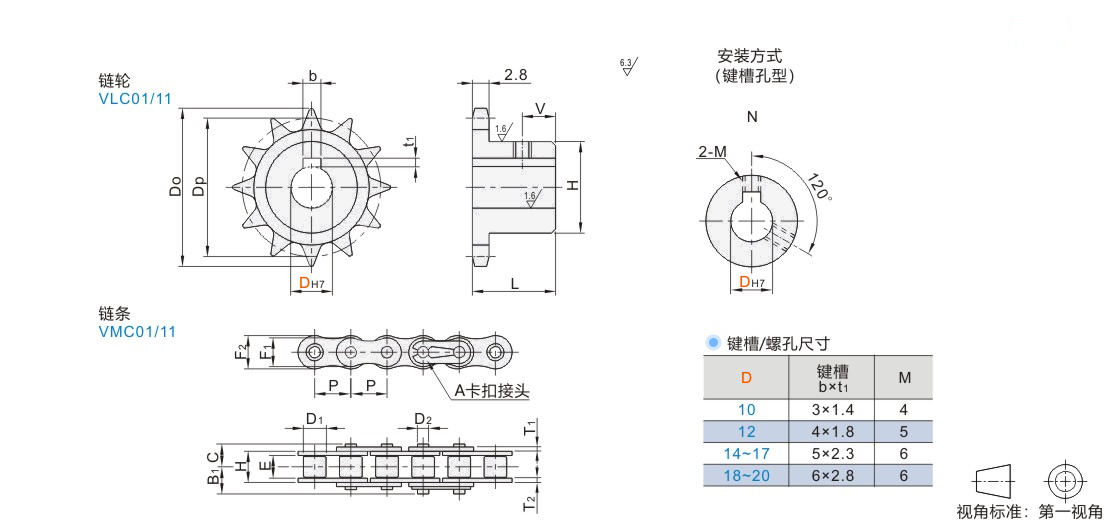

选型参数

VLC01~11

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	DO	DP	H	L	V
JT-KIMSD-25	16	10 12	36	32.55	25	15	6
	17	10 12	38	34.56
	18	10 12	40	36.57
	19	10 12	42	38.58	28
	20	10 12	44	40.59
	21	10 12	46	42.61
	22	12 15	48	44.62	30
	23	12 15	50	46.63
	24	12 15	52	48.65
	25	12 15 16	54	50.66	35
	26	12 15 16	56	52.68
	27	12 15 16	58	54.70
	28	12 15 16	60	56.71
	30	12 15 16	64	60.75
	32	15 16 18 20	68	64.78	40	20	8
	34	15 16 18 20	72	68.82
	35	15 16 18 20	74	70.84
	36	15 16 18 20	76	72.86
	38	15 16 18 20	80	76.90
	40	15 16 18 20	84	80.93
JT-KIMDD-25	16	10	36	32.55	21	16	6
	17	10	38	34.56	23
	18	10	40	36.57	25
	19	10 12	42	38.58	26
	20	10 12	44	40.59	28
	21	12 15	46	42.61	30	18	7
	22	12 15	48	44.62
	23	12 15	50	46.63
	24	12 15	52	48.65
	25	12 15	54	50.66
	26	12 15	56	52.68
	27	12 15	58	54.70
	28	12 15	60	56.71
	30	12 15	64	60.75
	32	12 15	68	64.78

“键槽尺寸可选加工”见链轮/链条产品简介。

VMC01~11

型号		接头形式	内节内高	套筒	销轴			链节
代码	节数	接头形式	E	D1	C	B1	D2	T1	T2	H	F1	F2
JT-KGMSD-25 JT-KGMDD-25	4~	A(卡扣)	3.18	3.30	3.85	4.65	2.31	0.76	0.76	4.80	5.21	6.02
