安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

前端形状 *

安装部直径D(mm) *

定位部直径P(mm) *

3~16/0.1

定位部长度B(mm) *

2~32/1

安装部直杆长度L(mm) *

5~12/1

导入部倒角角度°A *

导入部锥角长度E(mm) *

1~20/1

图片仅供参考

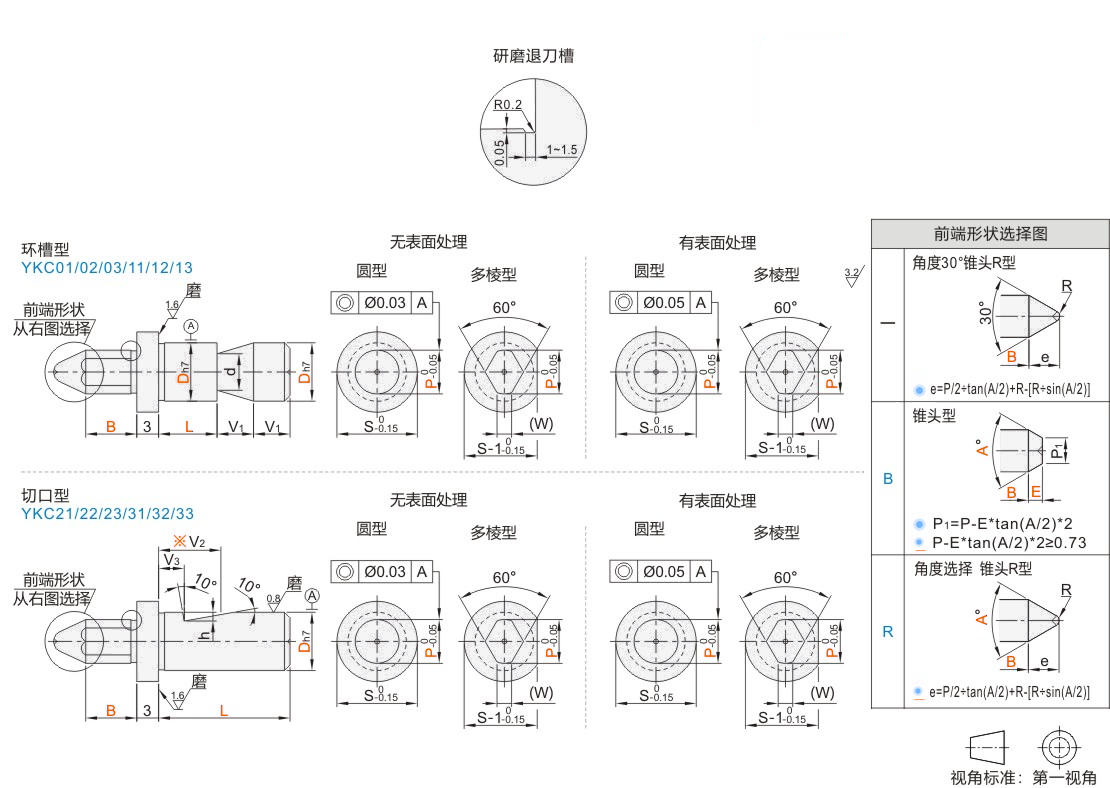

定位销带肩型环槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	形状	材质	硬度	表面处理	类型
JT-ROMSD	环槽型	圆型	SCM435	淬火硬度33～38HRC	—	带肩型 ● 止动螺丝部短型
JT-ROMUD	切口型	圆型	SCM435	淬火硬度33～38HRC	—	带肩型 ● 止动螺丝部短型
JT-ROMSU	环槽型	圆型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	带肩型 ● 止动螺丝部短型
JT-ROMUU	切口型	圆型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	带肩型 ● 止动螺丝部短型
JT-ROMSQ	环槽型	圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	带肩型 ● 止动螺丝部短型
JT-ROMUQ	切口型	圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	带肩型 ● 止动螺丝部短型
JT-ROMDD	环槽型	多棱型	SCM435	淬火硬度33～38HRC	—	带肩型 ● 止动螺丝部短型
JT-ROMQD	切口型	多棱型	SCM435	淬火硬度33～38HRC	—	带肩型 ● 止动螺丝部短型
JT-ROMDU	环槽型	多棱型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	带肩型 ● 止动螺丝部短型
JT-ROMQU	切口型	多棱型	SCM435	淬火硬度33～38HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	带肩型 ● 止动螺丝部短型
JT-ROMDQ	环槽型	多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	带肩型 ● 止动螺丝部短型
JT-ROMQQ	切口型	多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	带肩型 ● 止动螺丝部短型

环槽型

D	V1	d	适用的止动螺丝
6	6	4	M5
8		5
10		7
12	8	9	M6
16	8	13	M6

切口型

D	V2	V3	h	适用的止动螺丝
6	5.5	2.5	1.0	M4
8	7.5	3.5	1.2	M5
10				M5
12				M6
16	10.5	5.5	2.0	M6

※ V2尺寸为止动螺丝前端的参考尺寸。
工艺孔加工条件：前端形状无指定:P·B≥4且R≥3；前端形状B:P·B≥4且P1＞3；前端形状R:P·B≥4且R≥3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号				最小单位0.1	最小单位1	L		A	最小单位1	S	R	W
代码	前端形状	Dh7		P	B	环槽型	切口型	A	E(B形)	S	R	W
环槽型切口型 JT-ROMSD JT-ROMUD JT-ROMSU JT-ROMUU JT-ROMSQ JT-ROMUQ JT-ROMDD JT-ROMQD JT-ROMDU JT-ROMQU JT-ROMDQ JT-ROMQQ	无指定 (角度30°锥头R) B (锥头) R (角度选择锥头R)	6	0 -0.012	3.0~8.0	2~32 (B≤P×4)	5~12 (最小单位1)	10 12 16	30 60 90 120	1~12	9	1	1~2
		8	0 -0.015	3.0~10.0			12 16 19			11	1.5	1~2
		10	0 -0.015	4.5~12.0			12 16 19			13	2	1~3
		12	0 -0.018	9.0~13.0			12 16 19 20			15	3	4
		16	0 -0.018	13.0~16.0			19 20 25			19	4	5

W尺寸 D6~D8：P>5.0时，W=2；D10：P<5.0时，W=1；5.0≤P≤7.0时，W=2；P>7.0时，W=3。

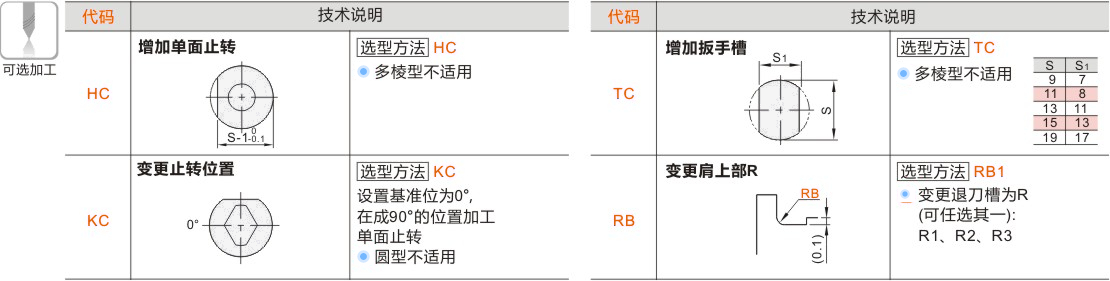

可选加工参数

暂未上传文档资料

定位销 带肩型 环槽型
