刹车类型

选型参数

D *

轮部代号 *

中型平底活动脚轮

图片仅供参考

中型平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMFGLS	平底活动型	Q235A	镀蓝白锌	—	AA	铝芯浇铸聚氨酯	浅棕色	双滚珠轴承
JT-LMFGLS	平底活动型	Q235A	镀蓝白锌	—	AC	铝芯浇铸聚氨酯	棕色	双滚珠轴承
JT-LMFGLS	平底活动型	Q235A	镀蓝白锌	—	AK	尼龙包胶聚氨酯	深灰色	单滚珠轴承
JT-LMFGLS	平底活动型	Q235A	镀蓝白锌	—	BE	PA6	白色	双滚珠轴承
JT-LMFGLD	平底活动型	Q235A	镀蓝白锌	五金双刹	AA	铝芯浇铸聚氨酯	浅棕色	双滚珠轴承
JT-LMFGLD	平底活动型	Q235A	镀蓝白锌	五金双刹	AC	铝芯浇铸聚氨酯	棕色	双滚珠轴承
JT-LMFGLD	平底活动型	Q235A	镀蓝白锌	五金双刹	AK	尼龙包胶聚氨酯	深灰色	单滚珠轴承
JT-LMFGLD	平底活动型	Q235A	镀蓝白锌	五金双刹	BE	PA6	白色	双滚珠轴承

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

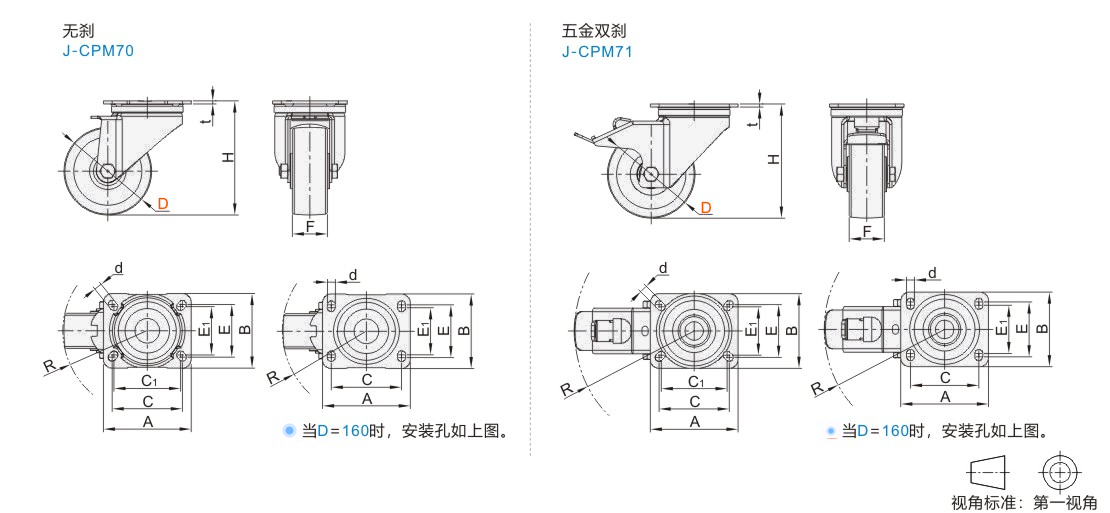

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R		t	容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	E1	d	JT-LMFGLS	JT-LMFGLD	t	容许载荷 (kg)	JT-LMFGLS	JT-LMFGLD
无刹 JT-LMFGLS 五金双刹 JT-LMFGLD	100	AA	130	40	100	85	80	76	60	55	9	95	137	3.5	350	1.2	1.4
		AK		32											200	1	1.1
		BE		37											350	1.1	1.3
	125	AA	155	40								110.5	137		350	1.4	1.6
		AK		32											250	1.03	1.21
		BE		40											350	1.4	1.6
	160	AC	202	50	140	110	105	—	80	75	11	140	168	5	600	3	3.4
		AK		40											400	2.35	2.41
		BE		50											600	2.9	3.4
