台式气缸

图片仅供参考

台式气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USFUX	双作用	台式气缸

选型参数

选型表

型号		行程	磁性开关数量	行程公差	接管螺纹	缓冲	使用流体	保证耐压力 (MPa)	使用压力(MPa)		环境和流体温度(℃)	活塞使用速度 (mm/s)
代码	缸径	行程	磁性开关数量	行程公差	接管螺纹	缓冲	使用流体	保证耐压力 (MPa)	最高	最低	环境和流体温度(℃)	活塞使用速度 (mm/s)
JT-USFUX	40	30 50 75 100	0 1 2	+1.0 0	G1/8	两侧橡胶缓冲	空气	1.5	1.0	0.1	-10~60	20~200
	63				G1/4
	100				G1/4

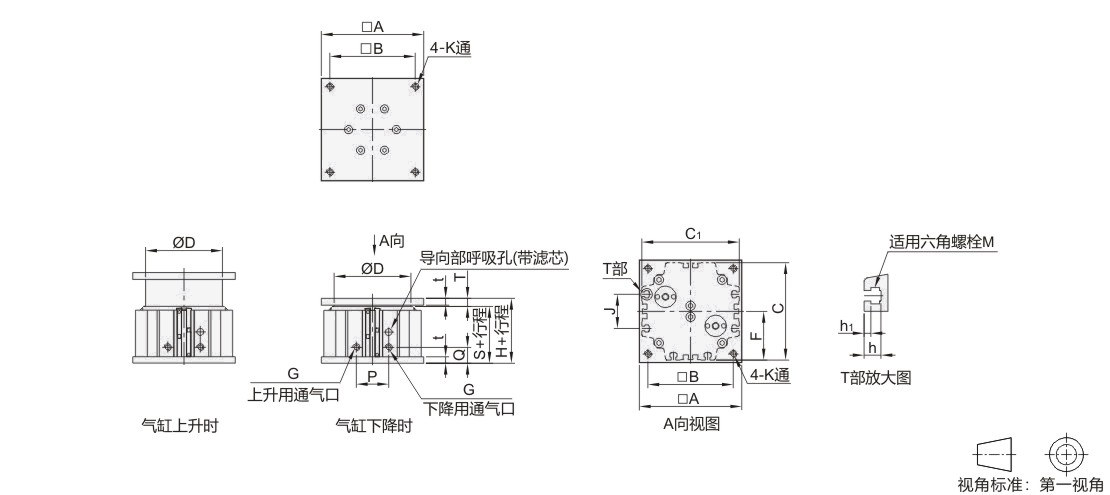

尺寸表

缸径	A	B	C	C1	D	F	G	H	J	K	P	Q	S	T	t	h	h1	适用六角螺栓M
40	120	100	114	114	Ø90	57	G1/8	46	40	M8	38	18.5	36.5	9.5	8	8.7	3.5	M5
63	160	140	146	146	Ø120	73	G1/4	60	50	M10	46	20	48.5	11.5	10	11	4	M6
100	200	170	190	186	Ø160	93	G1/4	65	70	M12	46	20	53.5	11.5	10	11	4	M6

理论出力表(N)

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(MPa)
缸径	杆径	动作方向	受压面积 (mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
40	25	伸	1256	126	251	376	502	628	753	879	1004	1130	1256
40	25	缩	765	77	153	229	306	382	459	535	612	688	765
63	36	伸	3117	311	623	935	1246	1558	1870	2182	2493	2805	3117
63	36	缩	2099	209	419	629	839	1049	1259	1469	1679	1889	2099
100	36	伸	7853	784	1570	2356	3141	3926	4711	5497	6282	7067	7853
100	36	缩	6835	684	1367	2050	2734	3417	4101	4784	5468	6151	6835

重量表(kg)

缸径		行程
缸径		30	50	75	100
40		2.0	2.4	3.0	3.6
63		4.1	4.8	5.7	6.6
100		6.2	7.2	8.4	9.6
