力臂长度R(mm) *

可折收纳型摇手柄

图片仅供参考

可折收纳型摇手柄

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	握柄部 / 颜色	曲柄 / 材质	曲柄 / 颜色	端盖 / 材质	类型
JT-QBMLD	PF	黑色	ZDC	发黑	—	手柄可折收纳型 ● 方孔固定
JT-QBMLU	PF	黑色	PA+GF30	黑色	—	手柄可折收纳型 ● 方孔固定
JT-QBMLF	PF	黑色	ZDC	烤漆黑色	塑胶(白色)	手柄可折收纳型 ● 方孔固定

选型参数

JT-QBMLD

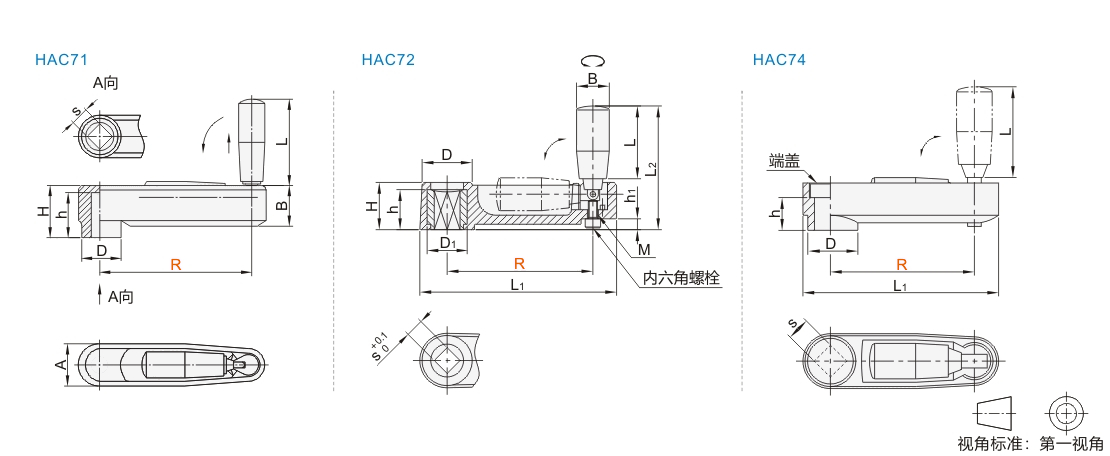

型号		s	L	A	B	D	H	h	参考重量 (kg/pcs)
代码	R	s	L	A	B	D	H	h	参考重量 (kg/pcs)
JT-QBMLD	100	12	53	34	23	26	30	24	0.15
JT-QBMLD	125	14	68	35	27	28	37	31	0.21

JT-QBMLU

型号		s	M	L	L1	L2	B	D	D1	H	h	h1	参考重量 (kg/pcs)
代码	R	s	M	L	L1	L2	B	D	D1	H	h	h1	参考重量 (kg/pcs)
JT-QBMLU	80	10	5	40	108	68	18	27.5	22	26	22	6	0.145
	100	12	5	40	130	72	18	31	27	30	27	10	0.210
	130.5	14	6	65.3	164.5	102.5	23	36.2	30	35	30	9	0.310
	161	17	8	80.3	198.5	122.5	26	40.5	34	40	34	12	0.420

JT-QBMLF

型号		s	L	L1	D	h	参考重量 (kg/pcs)
代码	R	s	L	L1	D	h	参考重量 (kg/pcs)
JT-QBMLF	80	10	40	107	23	20	0.14
JT-QBMLF	100	12	40	131	26	24	0.20
